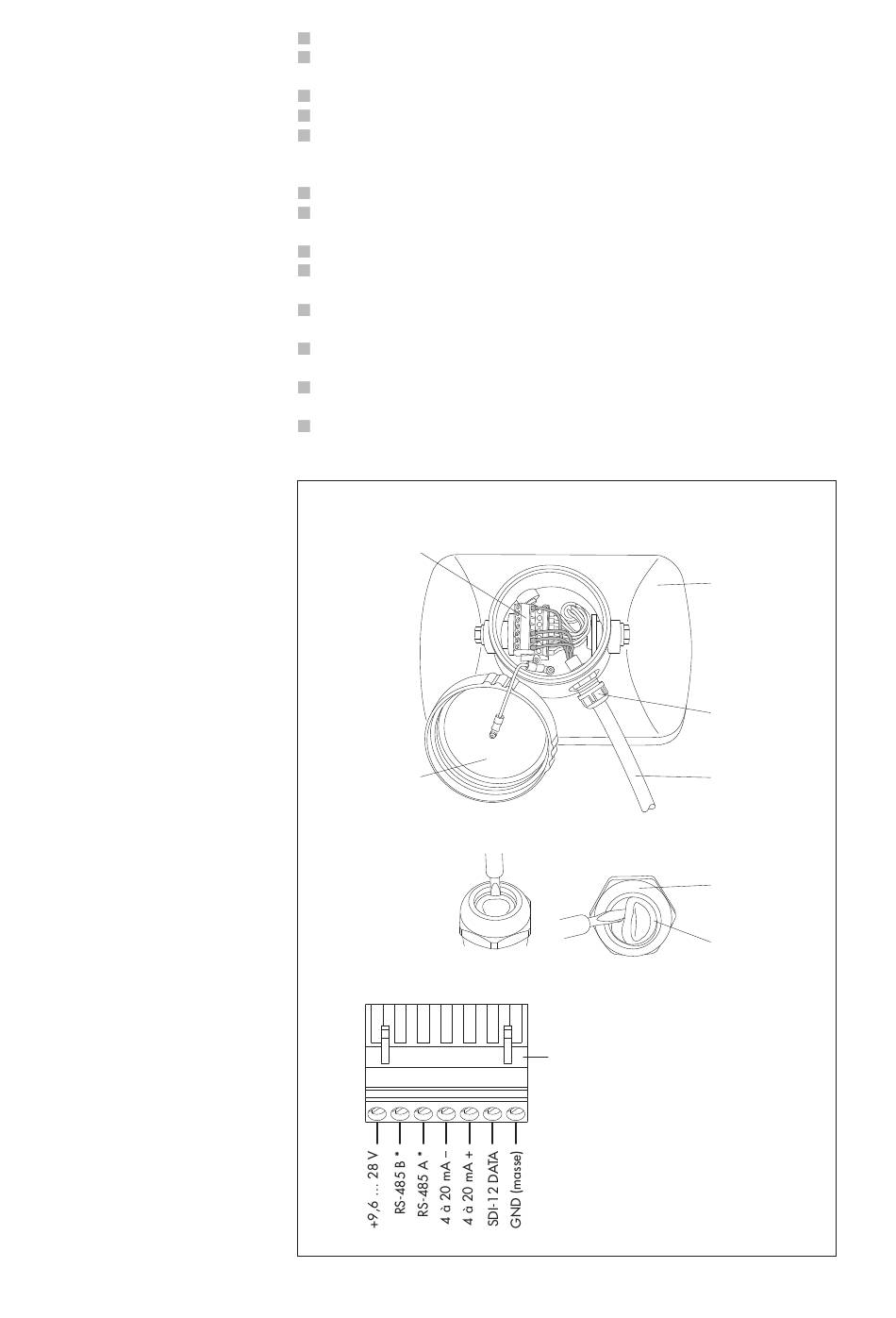

Fig. 4 : OTT RLS – Zone de raccordement.
Plage de serrage du passe-câble à vis :
avec garniture complète
¨
sans la partie interne de la garniture
(à retirer)
¨
7,0 à 11,0 mm
10
Montage du capteur radar
Dévisser le couvercle fileté.
Introduire le câble de raccordement vers l'enregistreur de données par le
passe-câble à vis.
Dénuder le câble de raccordement.
Avec des fils flexibles : doter les fils d'embouts.
Raccorder le câble de raccordement au bornier à vis. Pour ce faire, tenir compte
des chapitres 5.5, 5.6 et des annexes A et B ! Si nécessaire, le bornier à vis
peut être retiré pour le raccordement.
Le cas échéant, tirer le câble de raccordement.
Serrer à fond la vis de pression du passe-câble (couple de serrage pour la vis
de pression : 6 Nm).
Visser le couvercle fileté et le serrer à fond à la main.
Accrocher le capteur dans l'étrier du boîtier et serrer légèrement les vis hexa-
gonales B (voir figure 5).
Orienter le boîtier à l'aide d'un niveau à bulle pour qu'il soit parallèle (axes
longitudinal et latéral) à la surface de l'eau.
Serrer à fond avec précaution les vis hexagonales B (coque du boîtier) (voir
figure 5).
Serrer à fond avec précaution les vis hexagonales A (étriers de fixation murale
et du boîtier) (voir figure 5).
Contrôler encore une fois l'orientation d'OTT RLS !
4,0 à 7,0 mm
bornier à vis
couvercle
fileté amovible
1
2
3
4
5
6
7
capteur
vis de pression
passe-câble
câble de
raccordement
passe-câble
à vis
partie interne
de la garniture
Bornier à vis
(retiré)
* Protocole SDI-12 via interface RS-485
physique (pour le raccordement à
OTT DuoSens et OTT netDL)
