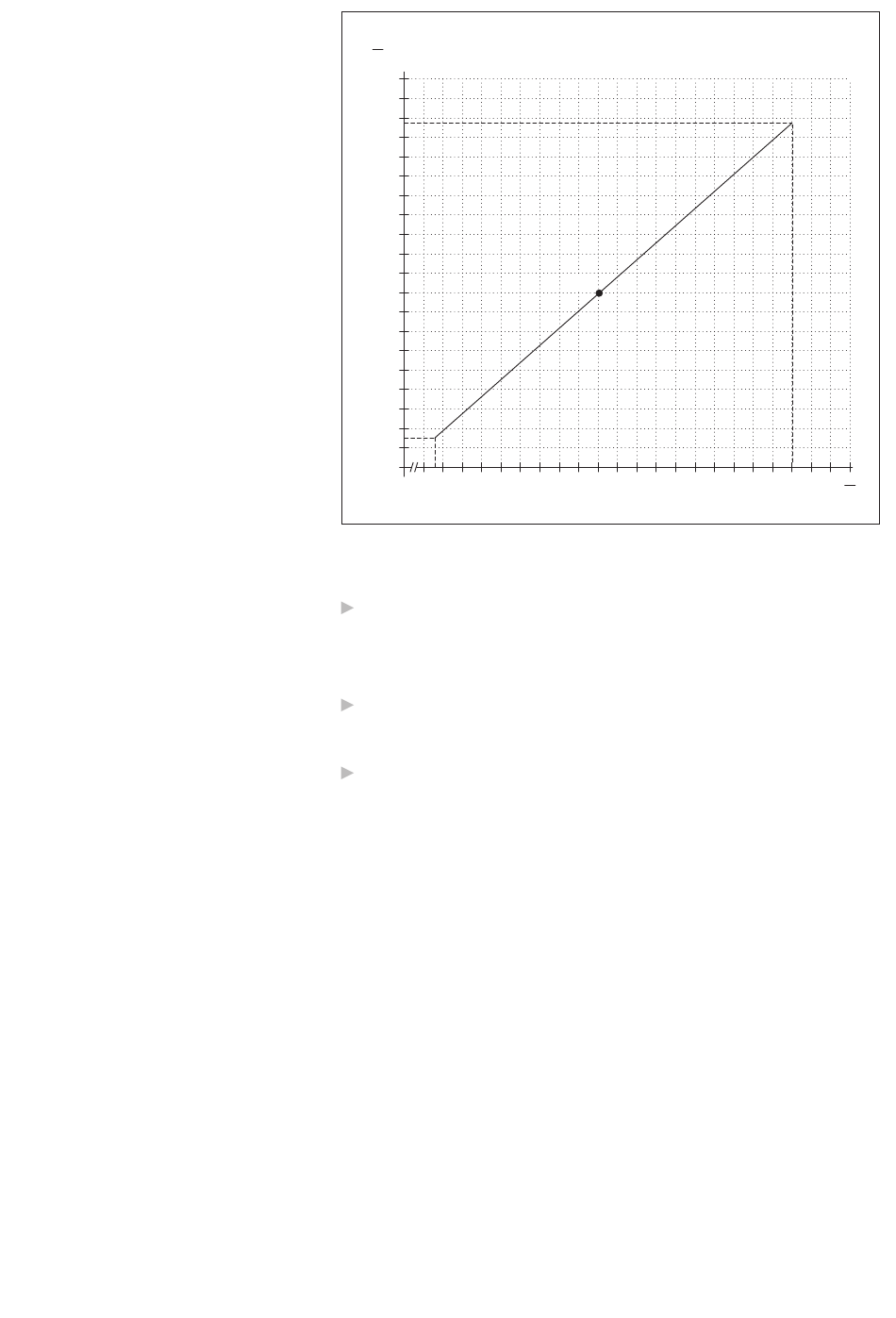

Fig. 8 : Graphique pour déterminer
la résistance de charge maximale en
fonction de l'alimentation électrique.
Tension d'alimentation minimale : 9,6 V
Tension d'alimentation maximale : 28 V
Tolérance résistance ohmique apparente :
0,1 %/15 ppm (résistance ohmique
apparente = résistance de charge).
R
Ω
1000
900
800
700
600
500
400
300
200
100
0
10
5.8 Remarques sur le fonctionnement de l'interface 4 à 20 mA
Comportement de commutation de l'interface 4 à 20 mA
Après la mise sous tension, il faut attendre env. 20 secondes avant que le courant
de boucle n'atteigne une valeur proportionnelle au niveau d'eau. (Au cours des
premières 20 secondes, le courant de boucle est situé entre 3 et 4 mA). Ensuite,
le capteur radar réactualise le courant de boucle toutes les 20 secondes.
Si un défaut survient, le courant de boucle est également compris entre 3 et 4
mA. Pour plus d'informations à ce sujet, voir "Sortie/messages d'état des inter-
faces" au chapitre 9.
Attention : l'interface 4 à 20 mA ne peut pas être utilisée parallèlement aux
interfaces SDI-12 ou RS-485 ! (Exception : Configuration temporaire d'OTT RLS
avec les commandes SDI-12.)
5.9 Remarque sur l'utilisation de l'interface RS-485
L'interface RS-485 est conçue et testée pour être utilisée avec des enregistreurs de
données OTT ! Le protocole de transmission via l'interface RS-485 physique est
dans ce cas le protocole SDI-12. Branchement du capteur OTT RLS à OTT netDL/
OTT DuoSens via l'interface RS-485 ¨ voir annexe A, variante B.
OTT ne garantit pas le fonctionnement d'OTT RLS branché via l'interface RS-485
à un enregistreur de données d'un autre fabricant !
ex.
15
20
U
25
30
V
13
