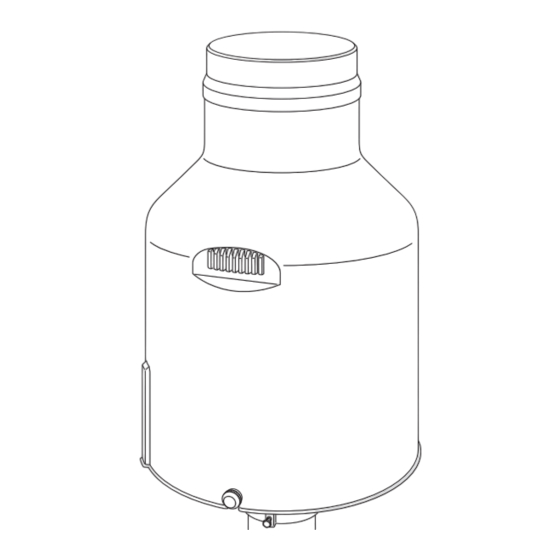

OTT Pluvio 2 Manuel D'utilisation

Masquer les pouces
Table des Matières

Publicité

Liens rapides

Télécharger ce manuel

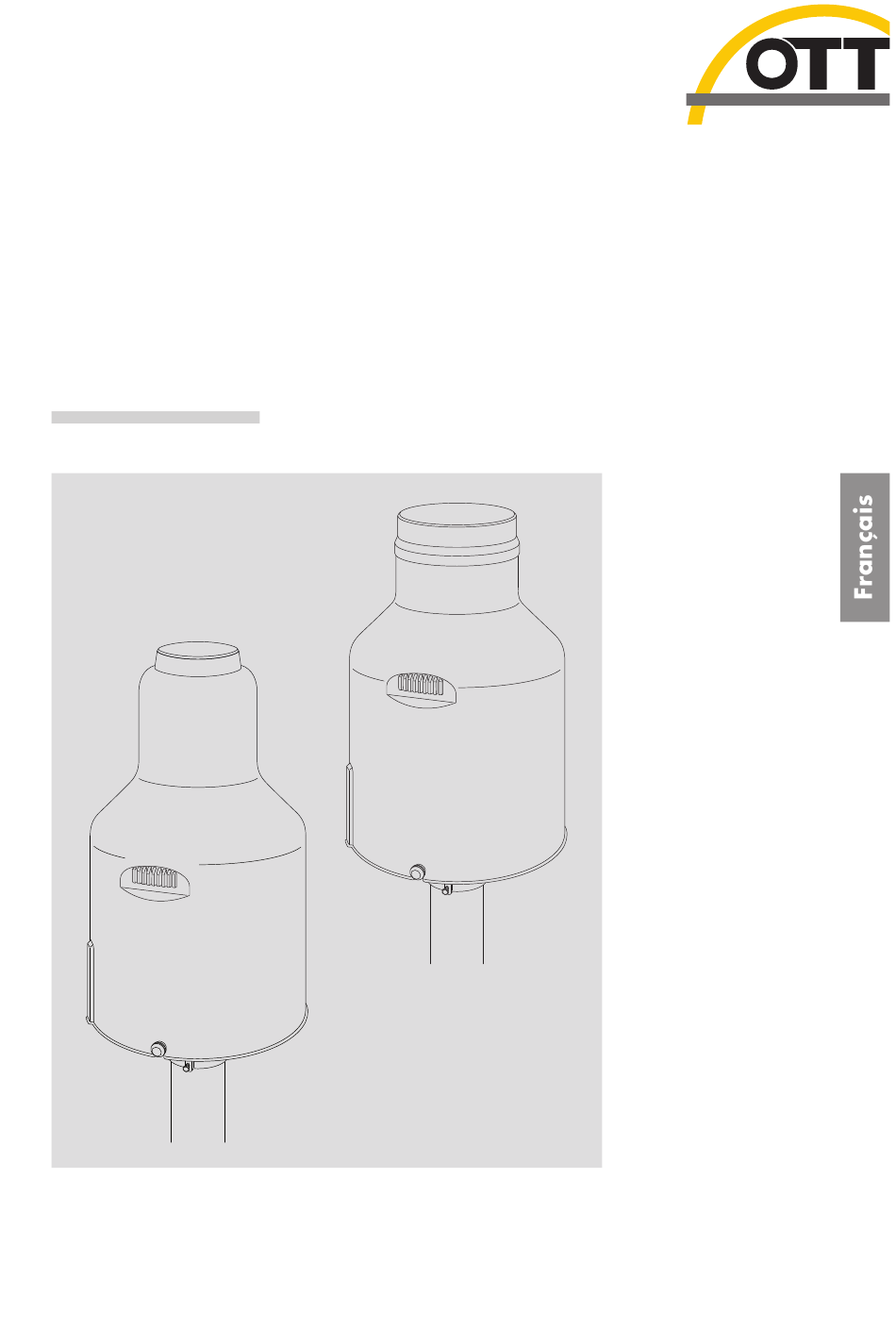

Manuel d'utilisation
Pluviomètre
OTT Pluvio
2

Publicité

Table des Matières
loading

Manuels Connexes pour OTT Pluvio 2

Sommaire des Matières pour OTT Pluvio 2

  • Page 1 Manuel d’utilisation Pluviomètre OTT Pluvio...
  • Page 2 Sous réserve de modifications techniques !

  • Page 3: Table Des Matières

    Annexe A – Branchement d’OTT Pluvio à un enregistreur de données OTT A.1 Branchement d’OTT Pluvio à OTT netDL ou OTT DuoSens via l’interface SDI-12 ou RS-485 A.2 Branchement d’OTT Pluvio à OTT netDL ou OTT DuoSens via la sortie impulsion Annexe B –...

  • Page 4: Étendue De La Livraison

    – Câble de raccordement USB Connecteur USB type A sur connecteur USB type B, 3 m – CD-ROM « Logiciel OTT Pluvio » (dont logiciel de paramétrage OTT Pluvio – Manuel d’utilisation – Certificat de contrôle de fabrication (FAT) 2 Numéros de commande...

  • Page 5: Introduction

    Le pluviomètre OTT se caractérise en particulier par le peu de maintenance qu’il nécessite. Cela est obtenu grâce à la capacité élevée du collecteur, l’absence d’entonnoir de collecte tel que généralement utilisé...
  • Page 6 Attention : une fois le port USB raccordé, OTT Pluvio interrompt la communication sur les interfaces en série ! Le kit de poids de contrôle OTT (accessoire), utilisé avec le logiciel de paramétrage OTT Pluvio , permet d’effectuer des mesures de contrôle annuelles (test de préci-...

  • Page 7: Sortie Des Valeurs De Mesure Aux Interfaces Sdi-12 Et Rs-485

    Si la quantité de précipitations dépasse immédiatement le seuil de réponse, OTT Pluvio indique le résultat de la mesure en temps réel. Sinon, il collecte les précipitations très fines pendant une heure maximum et indique la valeur mesurée en non temps réel.

  • Page 8: Quantité Ntr

    Remarque : toute interrogation d’interface remet les mesures totalisées dans OTT Pluvio à zéro. Le délai d’attente de sortie fixe de 5 minutes permet, le cas échéant, aux banques de données climatologiques d’effectuer une correction temporelle.

  • Page 9: Collecteur Ntr

    1 minute et 24 heures) 3.2 Valeur de mesure à la sortie impulsions Via deux sorties à impulsions, OTT Pluvio indique, en parallèle aux interfaces en série, les quantités de précipitations TR/TNR (sortie 1) ainsi que l’information d’état (sortie 2). Le fonctionnement en parallèle d’interfaces en série et de sortie impulsions permet le raccordement simultané...

  • Page 10: Information D'état Des Impulsions

    Bornes 4 + 6 Attention : lors du raccordement des sorties impulsions à – un enregistreur de données OTT ¨ aucun câblage n’est requis. Il est possible de brancher les sorties impulsions directement aux entrées impulsions d’un enregis- treur de données OTT.

  • Page 11: Représentation Graphique De La Sortie Des Valeurs De Mesure À Différentes Intensités De Précipitations

    3.3 Représentation graphique de la sortie des valeurs de mesure à différentes intensités de précipitations Fig. 3 : Intensité des précipitations de 0,05 à < 6 mm/h. Intensité des précipitations 0,05 … < 6 mm/h 0,01 mm/min 0,0167 mm/min Collecteur TR Collecteur NTR Intensité...
  • Page 12 Fig. 4 : Intensité des précipitations ≥ 6 mm/h. Intensité des précipitations ≥ 6 mm/h 0,1 mm/min 0,12 mm/min Collecteur TR Collecteur NTR 0,12 mm Intensité TR Quantité TR-NTR Quantité NTR Quantité totale NTR Impulsions Quantité d’impulsions TR-NTR Cadence de scrutation 1 min 0,1 mm de précipitations...
  • Page 13 Fig. 5 : Intensité des précipitations 9 mm/h. Intensité des précipitations 9 mm/h 0,15 mm/min 0,08 mm/min 0,02 mm/min Collecteur TR Collecteur NTR Intensité TR 0,06 mm Quantité TR-NTR Quantité NTR Quantité totale NTR Impulsions Quantité d’impulsions TR-NTR Cadence de scrutation 1 min 0,1 mm de précipitations...

  • Page 14: Chauffage De La Bague Collectrice

    évite avec fiabilité l’effet de cheminée (quantités erronées de précipitations dues à des effets thermiques). Fig. 6 : Schéma de principe du chauffage de la bague collectrice pour OTT Pluvio La surface en gris (bague collectrice) est la partie chauffée du carter.
  • Page 15 Selon la hauteur de celui-ci, le module de chauffage de bague alimente l’élément chauffant en courant pendant 5 à 120 secondes. Dans la plage de température de –40 à +30 °C, OTT Pluvio effectue des contrôles de fonctionnement continus afin de détecter d’éventuelles anomalies. Le résultat sert au contrôle de système dans le champ de mesure.

  • Page 16: Consignes Fondamentales De Sécurité

    à la garantie. Faire contrôler et réparer OTT Pluvio uniquement par le centre de réparation de la société OTT en cas d’anomalie ! Ne jamais procéder soi-même aux réparations ! Pour de plus amples informations ¨ voir chapitre 8 « Travaux de réparation ».

  • Page 17: Installation D'ott Pluvio

    OTT Pluvio , à la borne de terre et, de l’autre côté, dans la zone de l’unité d’acquisition de données, ou bien directement sur OTT Pluvio à une prise de terre à fond de fouille ou un piquet de terre.

  • Page 18: Câble De Terre

    Câble de raccordement pour l’alimentation électrique chauffage de la bague collectrice – Longueur de câble : max. 125 m – Type de câble : câble basse tension blindé – Section de fil OTT Pluvio 200 RH OTT Pluvio 400 RH 1 à 25 m : 2 x 0,5 mm...

  • Page 19: Préparation Du Lieu D'installation

    électrique du chauffage de la bague collectrice. Dans le cas où la mise à la terre d’OTT Pluvio a lieu centralement, dans la zone de l’unité d’acquisition de données : introduire le câble de terre égale- ment dans la gaine (la mise à...

  • Page 20: Préparation De L'embase

    Transporter OTT Pluvio avec précaution dans le carton de transport fermé, bien droit, jusqu’au lieu d’installation. Poser le carton de transport d’OTT Pluvio à l’envers. Ouvrir le carton de transport et retirer la mousse. Retirer le carton avec les accessoires de montage.

  • Page 21: Assemblage Du Câble De Raccordement

    Desserrer d’env. 3 mm les quatre vis à tête cruciforme du couvercle du module électronique, soulever légèrement le couvercle et le retirer vers l’avant. Si le joint en caoutchouc mousse du couvercle est collé au support, faire levier avec précaution à l’aide d’un tournevis plat pour soulever le couvercle. Fig. 9 : Retrait du couvercle du module électronique.
  • Page 22 Data RS-485 A/SDI-12 Data GND Chauffage +24 V + 12/24 V Chauffage GND Fig. 11 : OTT Pluvio avec chauffage de la bague collectrice : branchements Variante A: alimentation séparée du chauffage et du pluviomètre possibles de l’alimentation électrique du pluviomètre et du chauffage de la bague...

  • Page 23: Installation De L'embase Sur Le Pied

    5.6 Installation de l’embase sur le pied Placer l’embase sur le pied de façon à ce que le câble de raccordement et le câble de terre sortent par la fente de la bride de l’embase (voir figure 14). Tourner l’embase de telle sorte que le bloc de raccordement du chauffage de la bague collectrice soit tourné...

  • Page 24: Branchement Du Câble De Terre

    Fig. 13 : Connexion du câble de raccorde- ment dans le module électronique. (La figure montre comme exemple un câblage SDI-12 standard avec chauffage de bague collectrice disponible en option.) Trou Câble de rac- cordement – Chauffage – Pluviomètre Serre-câbles Passe-câble Bornier à vis 7 pôles 5.8 Branchement du câble de terre Couper le câble de terre (section 10 mm ) à...

  • Page 25: Orientation De L'embase

    Serrer à fond toutes les vis hexagonales en alternance ; ceci permet d’éviter une déformation de l’embase ! Couple maximum : 6 Nm. Contrôler de nouveau le bon ajustage du niveau. Pluvio Fig. 15 : Alignement d’OTT Un fonctionnement correct du mécanisme de pesée est uniquement garanti lorsque l’embase est parfaitement à l’horizontale ! Niveau 5.10 Réalisation des travaux de finition...
  • Page 26 Version 200 Collecteur Version 400 Support du collecteur Dispositif antirotation Si nécessaire : modifier les réglages d’usine avec le logiciel OTT Pluvio Installation et utilisation du logiciel, voir chapitre 7.6. Réglages d’usine : – Adresse du capteur SDI-12 – Interface de série SDI-12 –...
  • Page 27 Fig. 18 : Bloc de raccordement pour les contacts à fiches du chauffage de la bague collectrice. Attention : toujours mettre en place et retirer le carter d’OTT Pluvio avec chauf - fage de la bague collectrice en veillant à ne pas le coincer !

  • Page 28: Commandes Sdi-12 Et Réponses

    6 Commandes SDI-12 et réponses 6.1 Commandes standard Toutes les commandes SDI-12 standard sont disponibles sur OTT Pluvio . Les commandes SDI-12 standard suivantes sont importantes pour l’exploitation d’OTT Pluvio p – signe (+,–) Conventions pour les formats de mesure : b –...

  • Page 29: Niveau De Remplissage Type 200

    +128 = Av : chauffage de la bague collectrice désactivé ou non disponible Av = avertissement, A = alarme. Si l’OTT Pluvio fournit d’autres valeurs que celles indiquées ici, alors plusieurs événements sont survenus en même temps. Dans ce cas, les différentes valeurs sont additionnées.

  • Page 30: Commandes Sdi-12 Étendues

    Interface Standard for Microprocessor-Based Sensors; Version 1.3 (voir site Web www.sdi-12.org). 6.2 Commandes SDI-12 étendues Les commandes SDI-12 étendues commencent par un «  » comme OTT. Ces commandes permettent par exemple de consulter des informations supplémentaires sur un OTT Pluvio ou de configurer un OTT Pluvio via le mode transparent d’un enregistreur de données.
  • Page 31 Activer/Désactiver chauffage de la bague collectrice b – 0 = désactiver le chauffage de la bague collectrice 1 = activer le chauffage de la bague collectrice Définir température de consigne du chauffage de la bague collectrice (OTT Pluvio avec chauffage de la bague collectrice) aOCHSbb! abb<CR><LF>...

  • Page 32: Mode Ligne De Commande Rs-485 (Appel De Texte Ascii)

    OTT Pluvio Type de protocole RS-485 : appel de texte ASCII Paramètres de transmission 1 200 à 19 200 8 N 1 (réglable sur le logiciel de paramétrage OTT Pluvio ; cadence de scrutation < 30 s ¨ vitesse de transmission ≥ 9 600) Unités Les unités sont réglées via le logiciel de paramétrage Pluvio...

  • Page 33: Travaux De Maintenance

    7 Travaux de maintenance Pour garantir un fonctionnement parfait du pluviomètre, nous vous recommandons de procéder aux travaux de maintenance suivants aux intervalles indiqués : Vidange : niveau de remplissage du collecteur ≥ 80 % Contrôle visuel : 1 fois par an Mesure de contrôle : 1 fois par an Remplissage de produit antigel : température ambiante <...

  • Page 34: Consignes Pour L'élimination De La Solution Antigel

    Consignes pour l’élimination de la solution antigel : la solution antigel d’un pluviomètre peut normalement être éliminée dans les égouts publics en cas de pluie. Toujours respecter les consignes en vigueur loca - lement. En cas de questions relatives à l’élimination, veuillez vous adresser à l’administration locale compétente et/ou à...

  • Page 35: Dépannage

    7.5 Dépannage Aucune communication possible au niveau des interfaces – Contrôler tension d'ali- mentation et câblage, – Couper l’alimentation La LED d'état électrique et la remettre clignote-t-elle chaque au bout de 20 s seconde ? – Dans le cas du port USB : contrôler l'alimen- tation électrique du PC ;...
  • Page 36 Interface RS-485 Appeler mode Terminal (logiciel de paramétrage) ¨ Contrôler commandes standard Si présent : contrôler convertisseur d'interface Mettre à jour firmware Erreur au moyen du logiciel éliminée ? de paramétrage Erreur dans le matériel Erreur ¨ Remplacer appareil éliminée ? Port USB Pilote USB installé...
  • Page 37 Sortie à impulsions Contrôler sortie « Pulse OUT Status » : Pluvio fournit-il chaque minute des impulsions ? (indépendamment d'une augmentation des précipitations) La fréquence de sortie définie convient-elle à l'unité d'acquisition de Erreur dans le matériel données ? Erreur Pluvio fournit-il ¨...
  • Page 38 Sortie des précipitations erronée Erreur dans le matériel Port USB ¨ Remplacer appareil raccordé ? Désactiver la connexion USB. Une connexion USB activée empêche la sortie de l'intensité, des quantités et des impulsions. Attendre 5 minutes, répéter ajout de poids défini Erreur (3,5 mm/6 s max.

  • Page 39: Test De Précision Assisté (Mesure De Contrôle)

    » contenu dans les fournitures d’OTT Pluvio . A l’aide de ce logiciel, vous pouvez effectuer un « Test de précision assisté ». Il est ainsi possible de véri- fier facilement et rapidement sur le site si OTT Pluvio fonctionne correctement. Avec le logiciel de paramétrage OTT Pluvio , vous pouvez également, en cas de...

  • Page 40: Travaux De Réparation

    Attention : Faire contrôler et réparer OTT Pluvio uniquement par le centre de réparation de la société  OTT en cas d’anomalie ! Ne jamais procéder soi-même aux réparations ! Si l’utilisateur effectue des réparations ou des tentatives de répa- ration de son propre chef, tout droit à la garantie est perdu.

  • Page 41: Caractéristiques Techniques

    2 ou 5 Hz Valeurs de mesure/d’état indiquées Intensité TR, Quantité TR/NTR, Quantité NTR, Quantité totale NTR, Collecteur TR, Collecteur NTR, Température cellule pesée, État OTT Pluvio , État chauffage Alimentation électrique chauffage de la bague collectrice 12 à 28 V , typ. 12/24 V , protection contre l’inversion de polarité...
  • Page 42 Plage de température En service de –40 à +60 °C Stocké de –50 à +70 °C Compensation de température de –25 à +45 °C Vitesse max. du vent avec respect de la précision 33 m/s Vitesse max. du vent sans défaillance de l’appareil 50 m/s Humidité...
  • Page 43 Seuils/précisions...

  • Page 44: Annexe A - Branchement D'ott Pluvio

    SDI-12). La longueur maximale du câble est de 70 m ! Brancher OTT Pluvio , comme représenté sur la Fig. A1, à l’enregistreur de données IP OTT netDL ou à l’enregistreur de données compact OTT DuoSens. Respecter également les instructions du manuel d’utilisation d’OTT netDL/ OTT DuoSens.

  • Page 45: Configuration D'ott Netdl/Ott Duosens Pour Ott Pluvio Interface Sdi

    SDI-12 Master ou OTT SDI RS485. Les autres voies se voient affecter chacune un bloc de fonction Capteur virtuel (V02 à V09 (V03 pour M1!). Il est bien entendu possible de choisir de n’enregistrer qu’une seule des voies.

  • Page 46: A.2 Branchement D'ott Pluvio 2 À Ott Netdl Ou Ott Duosens Via La Sortie Impulsion

    Brancher OTT Pluvio , comme représenté sur la Fig. A5, à l’enregistreur de données IP OTT netDL ou à l’enregistreur de données compact OTT DuoSens. Respecter également les instructions du manuel d’utilisation d’OTT netDL/ OTT DuoSens. Longueur maximale du câble : 1 000 m.

  • Page 47: Configuration D'ott Netdl/Ott Duosens Pour Ott Pluvio Sortie Impulsions

    Configuration d’OTT netDL/OTT DuoSens pour OTT Pluvio avec sortie impulsions Créer deux voies OTT netDL/OTT DuoSens avec les blocs de fonction Entrée impulsions (onglet Entrée de comptage). (Si vous souhaitez uniquement enre - gistrer la quantité de précipitations, un bloc de fonction suffit.) Procéder aux paramétrages suivants :...

  • Page 48: Annexe B - Dimensions D'ott Pluvio

    Annexe B – Dimensions d’OTT Pluvio 200 avec pied et socle Hauteur d'installation nominale (hauteur ouverture de collecte) : ±0,3 Ø 159,6 3,0 m 200 cm 1000 1200 1500 2040 2540 3040 mm 1300 1800 2300 mm 1288 1788 2288 mm Ø...

  • Page 49: Annexe C - Dimensions D'ott Pluvio

    Annexe C – Dimensions d’OTT Pluvio 400 avec pied et socle Hauteur d'installation nominale (hauteur ouverture de collecte) : 3,0 m ±0,4 Ø 225,7 400 cm 1000 1200 1500 1965 2465 2965 mm 1300 1800 2300 mm 1288 1788 2288 mm Ø...

  • Page 50: Annexe D - Dimensions Du Pied Et Socle

    Annexe D – Dimensions du pied et socle Ø 114,3mm Dimension A pour OTT Pluvio … Hauteur nominale 1,0 m 260 mm 335 mm Hauteur nominale 1,2 m 460 mm 535 mm 4,5 mm Hauteur nominale 1,5 m 760 mm 835 mm...

  • Page 51: Annexe E - Orientation D'ott Pluvio

    Annexe E – Orientation d’OTT Pluvio Vue de dessus Nord...

  • Page 52: Annexe F - Installation De La Bague De Protection Contre Les Oiseaux

    Annexe F – Installation de la bague de protection contre les oiseaux OTT Pluvio Bague collectrice Bague de protection contre les oiseaux (Numéro de commande 70.020.085.9.2) Carter OTT Pluvio Bague collectrice Bague de protection contre les oiseaux (Numéro de commande 70.020.086.9.2)

  • Page 53: Annexe G - Déclaration De Conformité D'ott Pluvio

    Annexe G – Déclaration de conformité d’OTT Pluvio...

  • Page 54: Annexe H - Installation Du Dispositif Antivol

    Annexe H – Installation du dispositif antivol...

  • Page 55: Annexe I - Accessoires Et Pièces De Rechange

    – 4 écrous hex. M 10 + rondelles de calage Support OTT POD 100 70.035.030.2.2 – en combinaison avec l’écran anti-vent OTT PWS 100 ou OTT PWS 150 pour OTT Pluvio pour hauteurs d’installation de 2,0 et 2,5 m – hauteur : 1 m Kit de fixation pour support OTT POD 100 99.020.082.9.2...
  • Page 56 Câble de raccordement USB 97.970.065.9.5 – connecteur USB A sur connecteur USB B, 3 m CD-ROM logiciel OTT Pluvio 56.563.000.9.7 – avec pilote logiciel USB – avec logiciel de paramétrage OTT Pluvio – avec exemples de configuration pour enregistreur de données OTT...
  • Page 60 OTT Hydromet GmbH Ludwigstraße 16 87437 Kempten · Allemagne Téléphone +49 831 5617-0 +49 831 5617-209 Numéro de document 70.020.000.B.F 04-0515 info@ott.com · www.ott.com...
