Annexe A – Branchement du capteur OTT RLS à OTT netDL ou OTT DuoSens via
l'interface SDI-12 ou l'interface RS-485

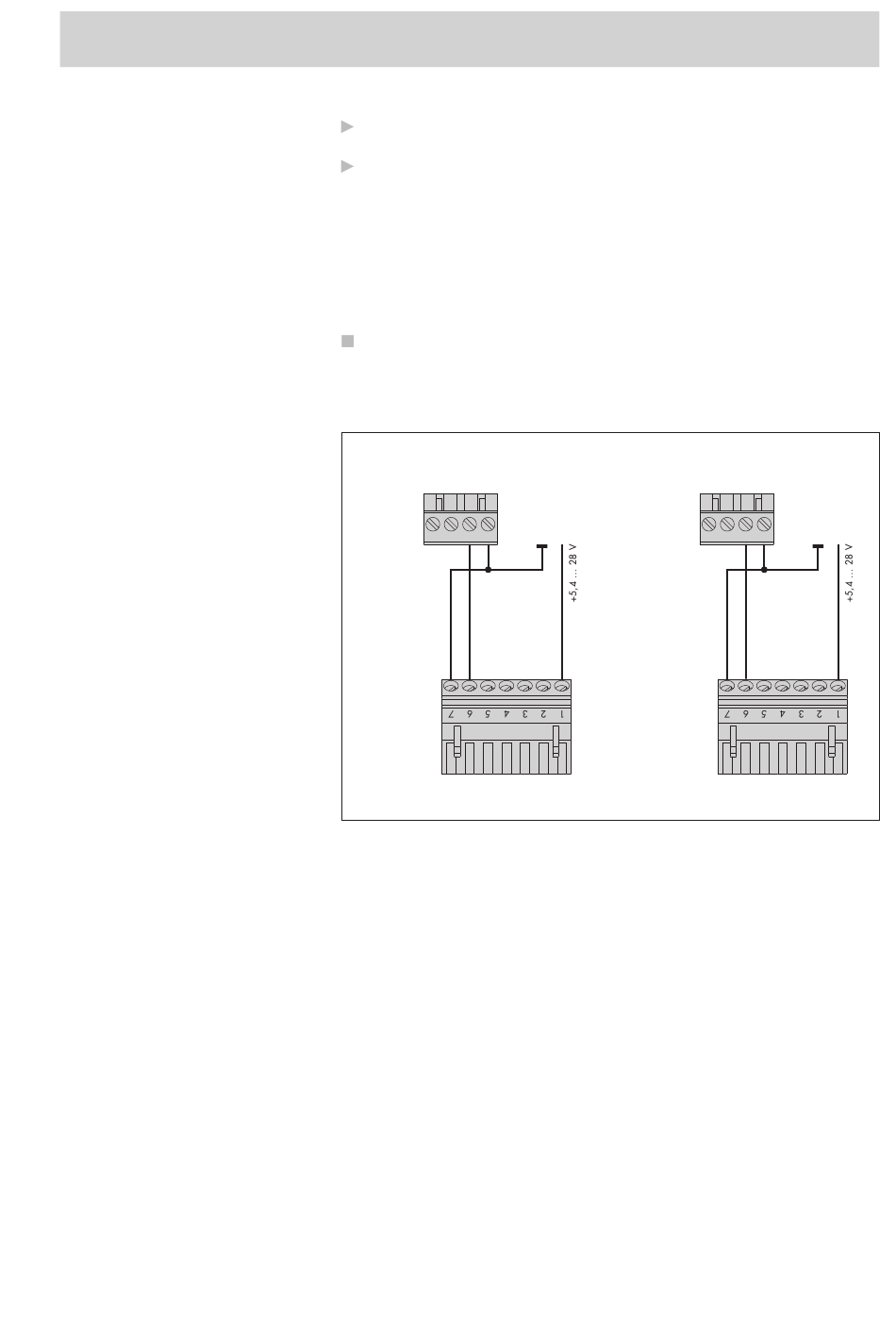

Fig. 10 : Branchement d'OTT RLS à
OTT net DL ou OTT DuoSens
via l'interface SDI-12.
Les lettres au-dessus des bornes à vis
indiquent les branchements possibles
à OTT netDL/OTT DuoSens.
Il existe deux possibilités de branchement d'OTT RLS:
Variante A: via l'interface SDI-12
(protocole et interface physique : SDI-12).
Variante B: via l'interface RS-485
(protocole SDI-12 via interface physique RS-485).
Recommandation : variante B (portée plus élevée, protection plus élevée contre
les parasites)
Variante A : branchement du capteur OTT RLS via l'interface SDI-12 (protocole
et interface physique : SDI-12). La longueur maximale du câble est de 100 m !
Section de fil recommandée : 0,5 mm
Relier OTT RLS à l'enregistreur de données IP OTT netDL ou à l'enregistreur de
données compact OTT DuoSens comme le montre la figure 10. Suivre égale-
ment les instructions du manuel d'utilisation de OTT netDL/OTT DuoSens.
OTT netDL
C
SDI-12
entrée
1 2 3 4
OTT RLS
2 :
OTT DuoSens
A
SDI-12
entrée
1 2 3
OTT RLS
4
25
