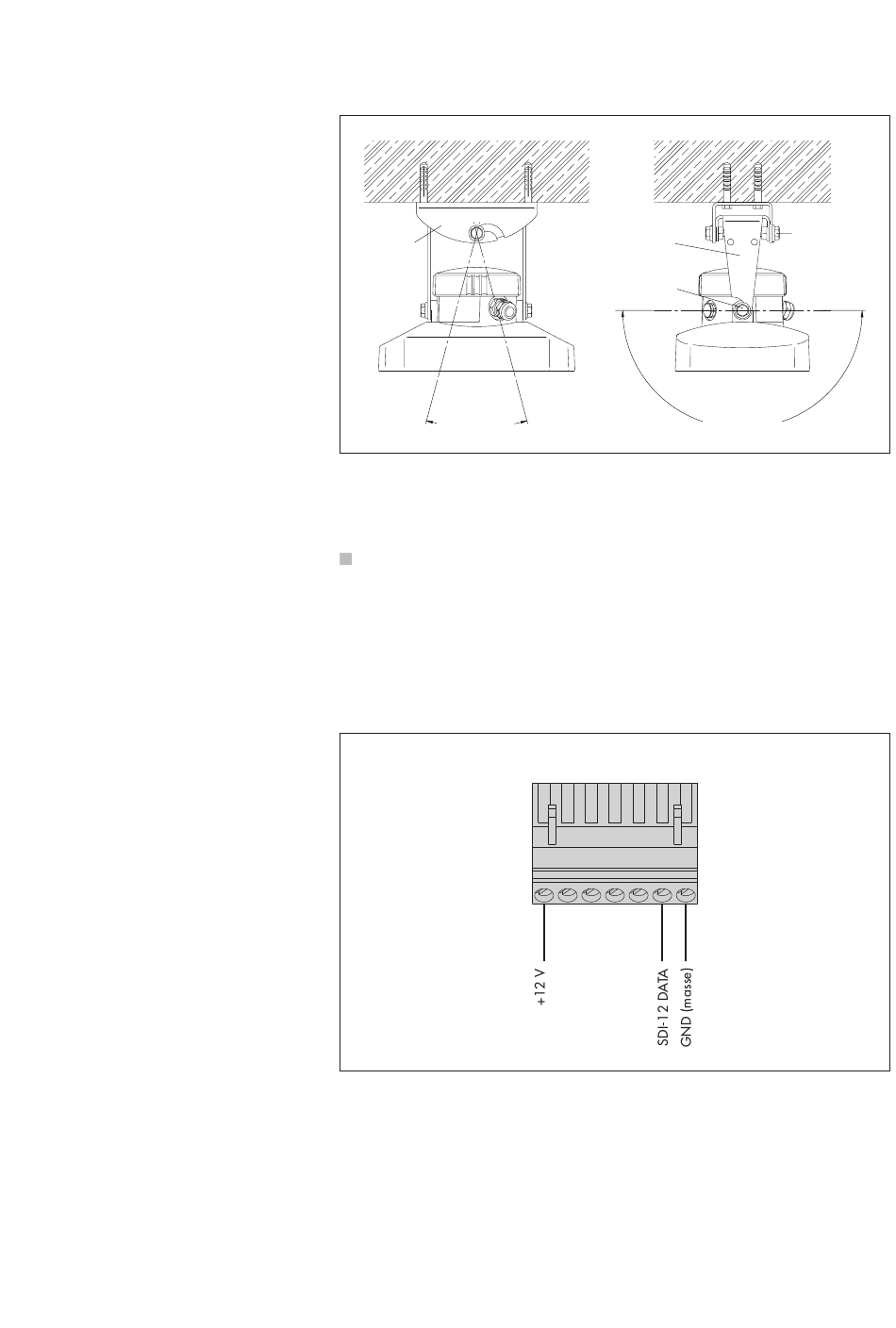

Fig. 5 : OTT RLS – Plage de pivotement
de la suspension à Cardan.
Fig. 6 : Branchement d'OTT RLS sur un
enregistreur de données quelconque via
l'interface SDI-12 (câblage SDI-12 standard
via un câble de raccordement à trois fils).
Attention : l'orientation du capteur parallèlement à la surface de l'eau doit être
aussi exacte que possible !
¨ Une déviation de l'orientation parallèle entraîne une erreur de linéarité.
étrier de
fixation
murale
max. ±15 °
5.5 Branchement du capteur OTT RLS sur un enregistreur de
données quelconque via l'interface SDI-12
Relier OTT RLS à une entrée SDI-12 de l'enregistreur de données. Pour ce faire,
suivre les instructions du manuel d'utilisation de l'enregistreur de données. La
figure 6 indique l'affectation des différentes bornes du capteur OTT RLS. La
longueur maximale du câble est de 100 m ! Section de fil recommandée :
0,5 mm
2
. Dans le cas d'une alimentation électrique séparée et d'une liaison
point à point (pas de mode bus SDI-12), une longueur de câble allant jusqu'à
300 m est possible.
Les commandes SDI-12 utilisables avec OTT RLS figurent au chapitre 6
Commandes et réponses SDI-12.
étrier du
boîtier
vis hexa-
gonale B
OTT RLS
1
2
3
4
5
6
7
vis hexa-
gonale A
max. ±90 °
11
