Annexe B – Branchement du capteur OTT RLS à OTT netDL ou OTT DuoSens via
l'interface 4 à 20 mA

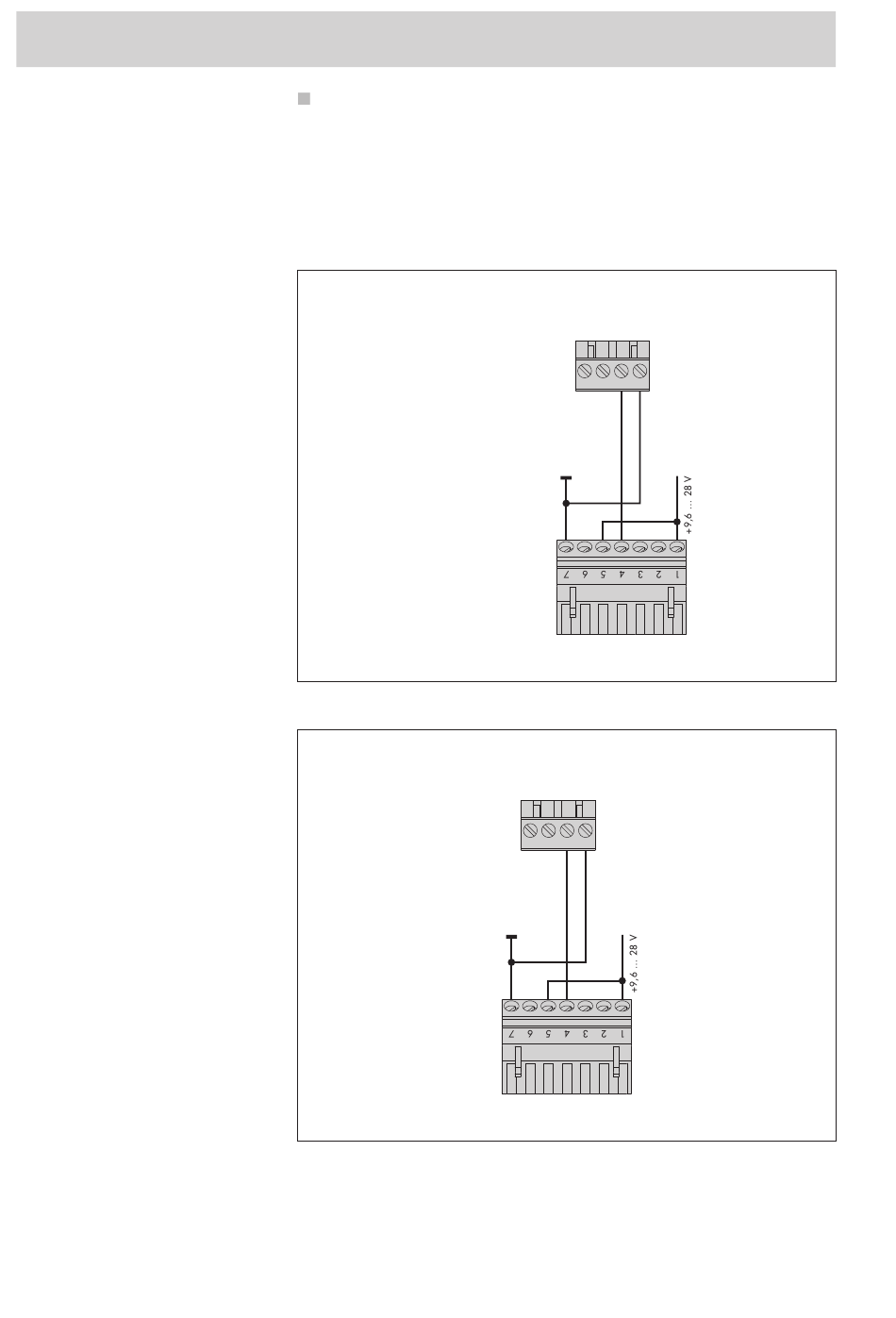

Fig. 13 : Branchement d'OTT RLS à
OTT netDL via l'interface 4 à 20 mA.
L'OTT netDL nécessite l'extension "Carte
d'entrée analogique".
Les lettres au-dessus de la borne
à vis indiquent les branchements
possibles à OTT DuoSens.
Fig. 14 : Branchement d'OTT RLS à
OTT DuoSens via l'interface 4 à 20 mA.
Les lettres au-dessus de la borne à vis indi-
quent les branchements possibles
à OTT DuoSens.
28
Relier OTT RLS à l'enregistreur de données IP OTT netDL ou à l'enregistreur de
données compact OTT DuoSens comme le montrent les figures 13 et 14. Suivre
également les instructions du manuel d'utilisation d'OTT netDL/OTT DuoSens.
Longueur de câble maximale/section de fil recommandée : en fonction de la
valeur de la tension d'alimentation. S'assurer que la résistivité ohmique du
câble de raccordement ne dépasse pas la résistance de charge admissible (cf.
chapitre 5.7) !
1) OTT netDL 500
2)
OTT netDL 1000
4 ... 20 mA
entrée
OTT netDL
G K 1) / G M
à à
4 ... 20 mA
entrée
1 2 3 4
OTT RLS
OTT DuoSens
C à F*
* uniquement sur un OTT DuoSens
1 2 3 4
OTT RLS
2)
avec extension analogique !
