Angle D'onglet; Mise En Marche - Bosch GCD 12 JL Professional Notice Originale

– Faites pivoter la butée angulaire (6) jusqu'à ce que l'indi-
cateur d'angle (33) indique l'angle d'onglet souhaité sur
l'échelle graduée (34).
– Resserrez le levier de serrage (13).
Marquage de la ligne de coupe (voir figure F)
Un faisceau laser matérialise la ligne de coupe sur la pièce.
Ceci vous permet de positionner la pièce avec précision sans
devoir ouvrir le capot de protection pendulaire.
– Pour activer le faisceau laser, actionnez
l'interrupteur (19).
– Orientez la pièce de façon à ce que votre marquage soit
aligné avec le bord droit de la ligne laser.
Remarque : Assurez-vous avant chaque découpe que la
ligne de coupe est correctement matérialisée par le faisceau
laser. Le faisceau laser risque en effet de se déplacer
quelque peu suite par ex. aux vibrations générées lors d'une
utilisation intensive.
Fixation de la pièce (voir figure G)
Pour travailler en toute sécurité, prenez soin de toujours
bien serrer la pièce. N'utilisez pas l'outil électroportatif pour
tronçonner des pièces qui sont trop petites pour être ser-
rées correctement.
Les pièces longues et lourdes doivent être soutenues par des
cales ou autre au niveau de leur extrémité libre.
Les pièces longues et lourdes doivent être soutenues par des
cales ou autre au niveau de leur extrémité libre.
– Positionnez la pièce contre la butée angulaire (6).
– Approchez la broche de blocage (7) de la pièce et serrez
la pièce au moyen de la poignée de broche (9).
Retrait d'une pièce
– Desserrez la poignée de broche (9).
– Relevez le déverrouillage rapide (8) et dégagez la broche
de blocage (7) de la pièce.
Instructions d'utilisation
Indications générales pour le sciage
Protégez la lame de scie contre les chocs et les coups.
N'exercez pas de pression latérale sur la lame de scie.
Ne sciez pas des pièces déformées. Le côté de la pièce qui
va être appliqué contre la butée réglable doit toujours être
droit.
Les pièces longues et lourdes doivent être soutenues par des
cales ou autre au niveau de leur extrémité libre.

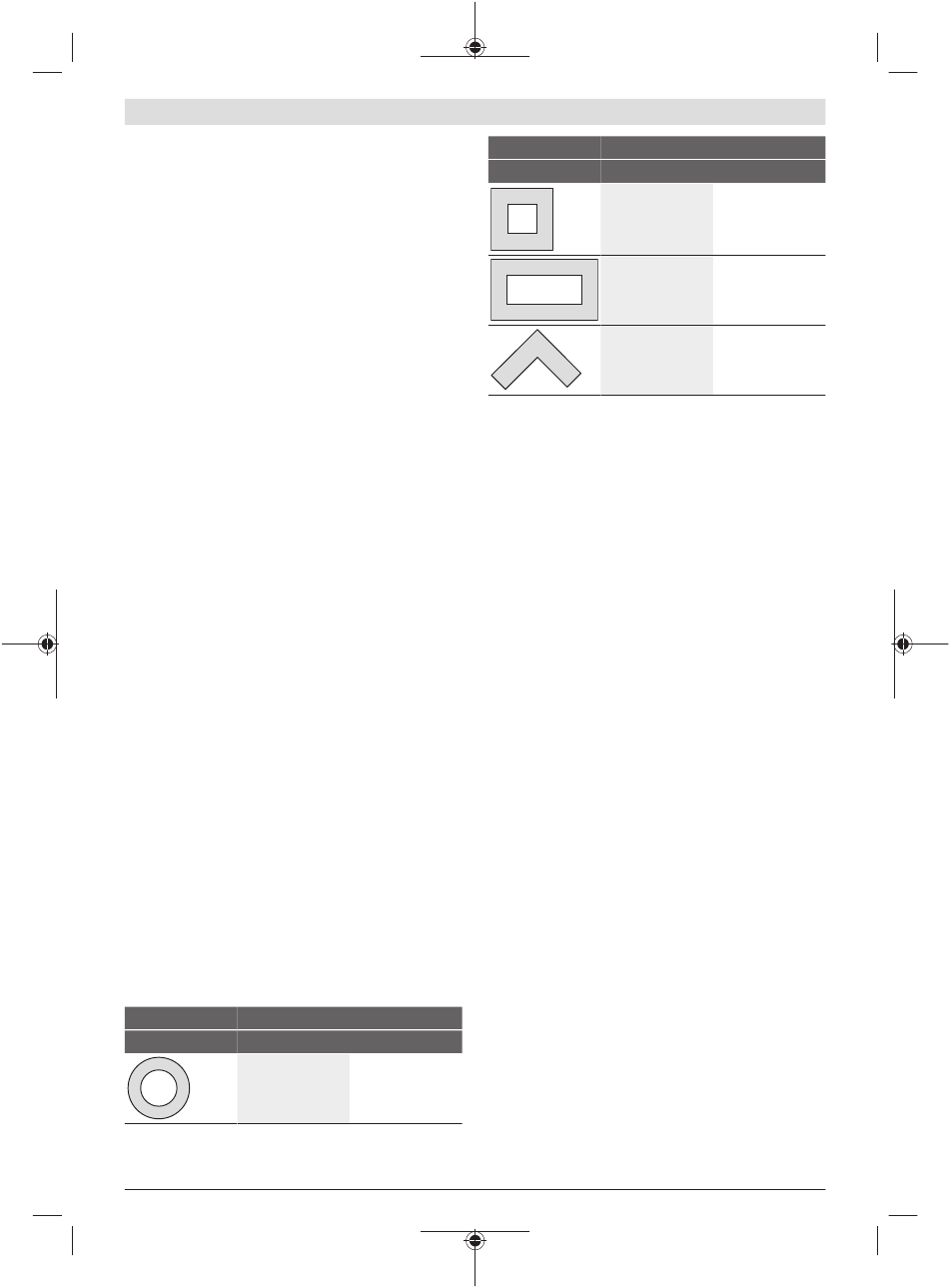

Dimensions admissibles des pièces
Dimensions maximales des pièces :
Forme de la pièce
0°
Ø 115
Bosch Power Tools

Angle d'onglet

45°
Ø 90
Forme de la pièce
0°
100 x 100
158 x 80
110 x 110
Dimensions minimales des pièces
(= toutes les pièces qui peuvent être serrées au moyen de la
broche de blocage (7) : longueur 80 mm
Profondeur de coupe maxi (0°/0°) : 115 mm
Aspiration de la poussière / des copeaux (voir figure H)
Les poussières de matériaux, tels que peintures contenant
du plomb, matières minérales et métaux, peuvent être nui-
sibles à la santé. Toucher ou aspirer les poussières peut en-
traîner des réactions allergiques et/ou des maladies respira-
toires auprès de l'utilisateur ou de personnes se trouvant à
proximité.
Certaines poussières métalliques sont considérées cancéri-
gènes, surtout en association avec des alliages de zinc, alu-
minium, chrome etc. Les matériaux contenant de l'amiante
ne doivent être travaillés que par des personnes qualifiées.
– Veillez à bien aérer la zone de travail.
– Il est recommandé de porter un masque respiratoire
conforme à la classe de filtration P2.
Respectez la réglementation relative aux matériaux à tra-
vailler en vigueur dans votre pays.
La lame de scie (31) peut être bloquée par de la poussière,
des copeaux ou des fragments de pièce qui viennent se loger
dans la rainure de la table de sciage (25).
– Arrêtez l'outil électroportatif et débranchez le câble d'ali-
mentation de la prise secteur.
– Attendez l'arrêt total de la lame de scie.
– Sortez le tiroir à copeaux (24) et videz-le complètement.
Évitez toute accumulation de poussières sur le lieu de
u
travail. Les poussières peuvent facilement s'enflammer.

Mise en marche

Tenez compte de la tension secteur ! La tension du sec-
u
teur doit correspondre aux indications se trouvant sur la
plaque signalétique de l'outil électroportatif.
Position de l'utilisateur (voir figure I)
Ne vous placez jamais devant l'outil électroportatif
u
dans le prolongement de la lame mais toujours de cô-
té. Vous ne risquez ainsi pas d'être blessé en cas de re-
bond intempestif.
– Maintenez les mains, doigts ou bras éloignés de la lame
de scie en rotation.
