Spécifications
9.2.4 Déclassement pour fonctionnement à faible vitesse
Lorsqu'un moteur est raccordé à un variateur de fréquence, il est nécessaire de vérifier que le refroidissement du moteur est
adapté.
Le niveau de chauffe dépend de la charge sur le moteur ainsi que de la vitesse et de la durée de fonctionnement.
Applications de couple constant (mode CT)
Un problème peut survenir à faible vitesse de rotation dans des applications de couple constant. Dans une application de
couple constant, un moteur peut surchauffer à des vitesses faibles en raison du peu d'air de refroidissement venant du
ventilateur intégré du moteur.
Donc, si le moteur doit fonctionner en continu à une vitesse de rotation inférieure à la moitié de la vitesse nominale, il
convient de lui apporter un supplément d'air de refroidissement (ou d'utiliser un moteur conçu pour ce type de fonction-
nement).
Une autre solution consiste à réduire le degré de charge du moteur en sélectionnant un moteur plus grand. Cependant, la
conception du variateur de fréquence impose des limites quant à la taille du moteur.
Applications de couple variable (quadratique) (VT)
Dans les applications VT telles que pompes centrifuges et ventilateurs, lorsque le couple est proportionnel au carré de la
vitesse et la puissance est proportionnelle au cube de la vitesse, il n'y a pas besoin de refroidissement ou de déclassement
du moteur.

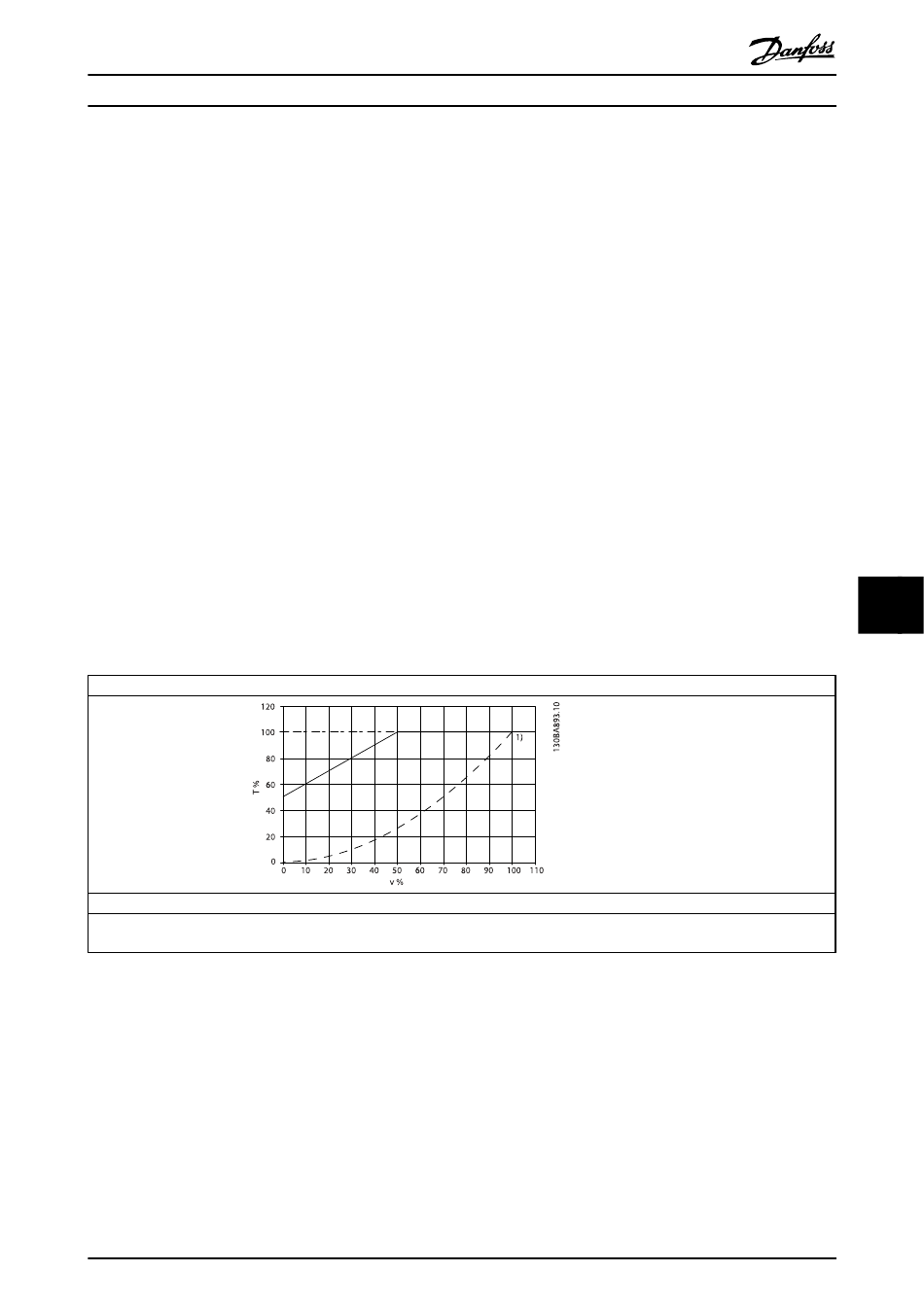

Sur les graphiques ci-dessous, la courbe VT typique est en dessous du couple maximum avec déclassement et du couple
maximum avec refroidissement forcé à toutes les vitesses.
Charge maximum pour un moteur standard à 40 °C entraîné par un variateur de fréquence de type VLT FCxxx
Légende : ─ ─ ─ ─Couple typique à charge VT ─•─•─•─Couple max. avec refroidissement forcé ‒‒‒‒‒Couple max.
Note : 1) Le fonctionnement en vitesse sursynchrone entraîne une baisse du couple moteur disponible inversement proportionnelle à
l'augmentation de la vitesse. Cela doit être pris en compte lors de la phase de conception pour éviter une surcharge du moteur.
9.2.5 Déclassement pour installation de câbles moteur longs ou de câbles avec une section
plus grande
REMARQUE!
Applicable aux variateurs jusqu'à 90 kW uniquement.
La longueur de câble maximale pour ce variateur de fréquence est de 300 m de câble non blindé et 150 m de câble blindé.
Ce variateur a été conçu pour fonctionner avec un câble moteur de section nominale. S'il faut utiliser un câble d'une section
plus grosse, réduire le courant de sortie de 5 % à chaque étape d'augmentation de la section du câble.
(La capacité à la terre et donc le courant à la terre augmentent avec l'accroissement de la section du câble).
