Danfoss ADAP-KOOL AKD 102 Manuel D'utilisation page 73

Comment programmer le varia...
6-50 Terminal 42 Output
Option: Fonction:
[108] Torque
[109] Max Out Freq
[113] Ext. Closed Loop 1 : 0 - 100%, (0-20 mA)
[114] Ext. Closed Loop 2 : 0 - 100%, (0-20 mA)
[115] Ext. Closed Loop 3 : 0 - 100%, (0-20 mA)
[130] Output freq. : 0 - 100 Hz
4-20mA
[131] Reference 4-20mA : Référence minimum - Référence
maximale
[132] Feedback 4-20mA : -200% à +200% du 20-14 Réf./
retour maximum
[133] Motor cur. 4-20mA : 0 - Imax VLT (16-37 Inv. Max.
Current)
[134] Torq.% lim 4-20 : 0 - Limite couple (4-16 Torque Limit
mA Motor Mode)
[135] Torq.% nom : 0 - Couple nominal moteur
4-20mA
[136] Power 4-20mA : 0 - Puissance nominale du moteur
[137] Speed 4-20mA : 0 - Vit. mot., limité supér. (4-13 et
4-14)
[138] Torque 4-20mA
[139] Bus ctrl. : 0 - 100%, (0-20 mA)
[140] Bus ctrl. 4-20 mA : 0 - 100%
[141] Bus ctrl t.o. : 0 - 100%, (0-20 mA)
[142] Bus ctrl t.o. 4-20mA : 0 - 100%
[143] Ext. CL 1 4-20mA : 0 - 100%
[144] Ext. CL 2 4-20mA : 0 - 100%
[145] Ext. CL 3 4-20mA : 0 - 100%
[150] Max Out Fr 4-20
mA
REMARQUE!
Les valeurs pour régler la référence minimum sont
disponibles au 3-02 Minimum Reference pour la boucle
ouverte et au 20-13 Réf./retour minimum pour la boucle
fermée. Les valeurs de la référence maximale sont
disponibles au 3-03 Maximum Reference pour la boucle
ouverte et au 20-14 Réf./retour maximum pour la boucle
fermée.
6-51 Terminal 42 Output Min Scale
Range: Fonction:
0.00 % [0.00 - Mise à l'échelle de la valeur minimale de
*
200.00 %] sortie (0 ou 4 mA) du signal analogique à
la borne 42.
Régler la valeur de sorte qu'elle
corresponde au pourcentage de la plage
Manuel d'utilisation du variateur ADAP-KOOL
6-51 Terminal 42 Output Min Scale
Range:
6-52 Terminal 42 Output Max Scale
Range:
100.00
%
*

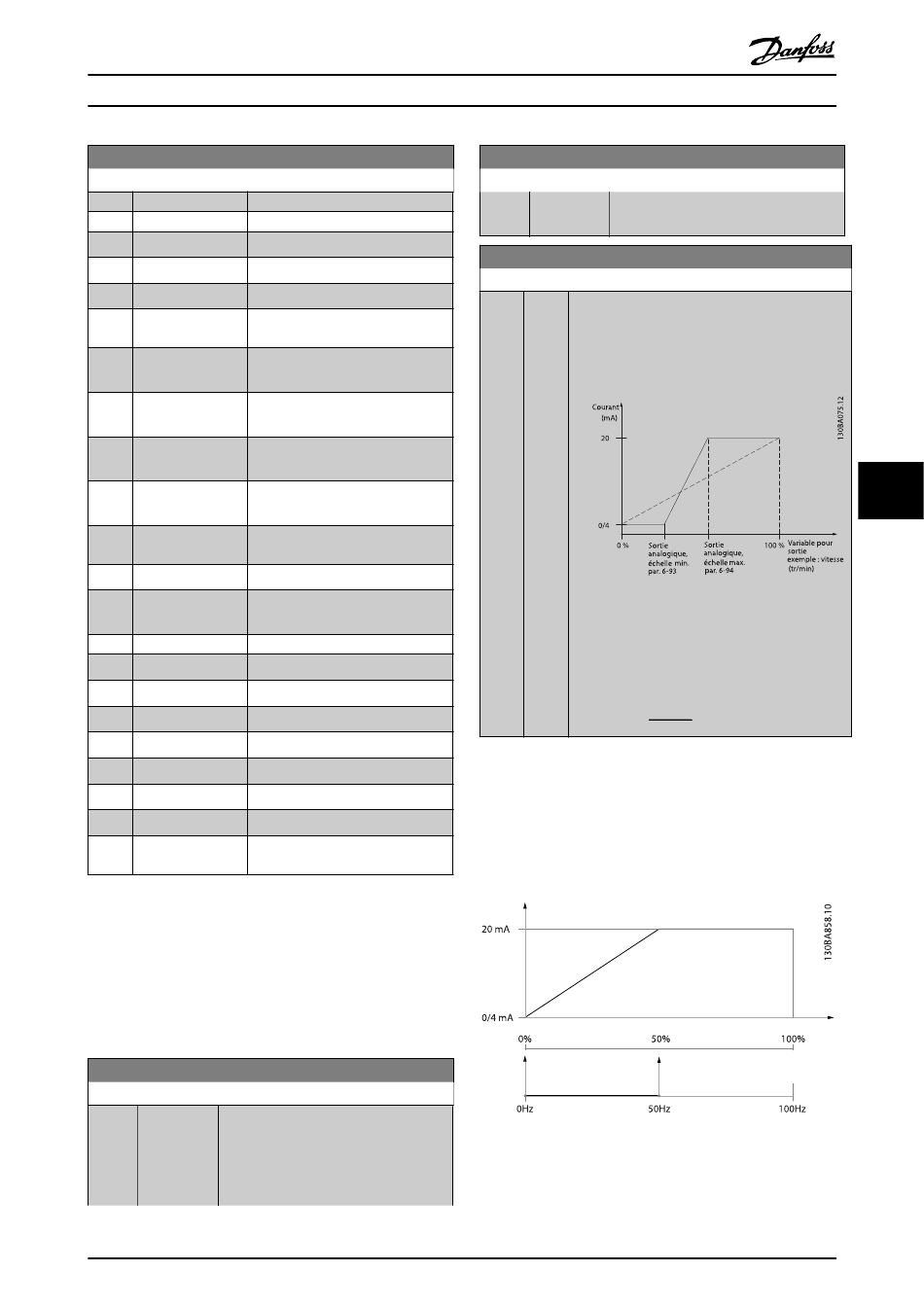

EXEMPLE 1 :
Valeur de variable = FRÉQUENCE SORTIE, plage = 0-100 Hz
Plage nécessaire pour la sortie = 0-50 Hz
Signal de sortie de 0 ou 4 mA requis à 0 Hz (0 % de la
plage) - défini au 6-51 Terminal 42 Output Min Scale à 0 %
Signal de sortie de 20 mA requis à 50 Hz (50 % de la
plage) - défini au 6-52 Terminal 42 Output Max Scale à 50 %
MG.11.L4.04 - variateur ADAP-KOOL
®
Fonction:
entière de la variable sélectionnée au
6-50 Terminal 42 Output.
Fonction:
[0.00 Mettre à l'échelle la valeur maximale de sortie (20
- mA) du signal analogique à la borne 42.
200.00 Régler la valeur de sorte qu'elle corresponde au
%] pourcentage de la plage entière de la variable
sélectionnée au 6-50 Terminal 42 Output.
Il est possible d'obtenir une valeur inférieure à 20
mA à l'échelle totale en programmant des valeurs
>100 % à l'aide d'une formule similaire à la
suivante :
mA courant maximum souhaité
20 /
mA
20
i . e . 10 mA : × 100 % = 200 %
mA
10
®
7 7
× 100 %
73
