Guide d'application

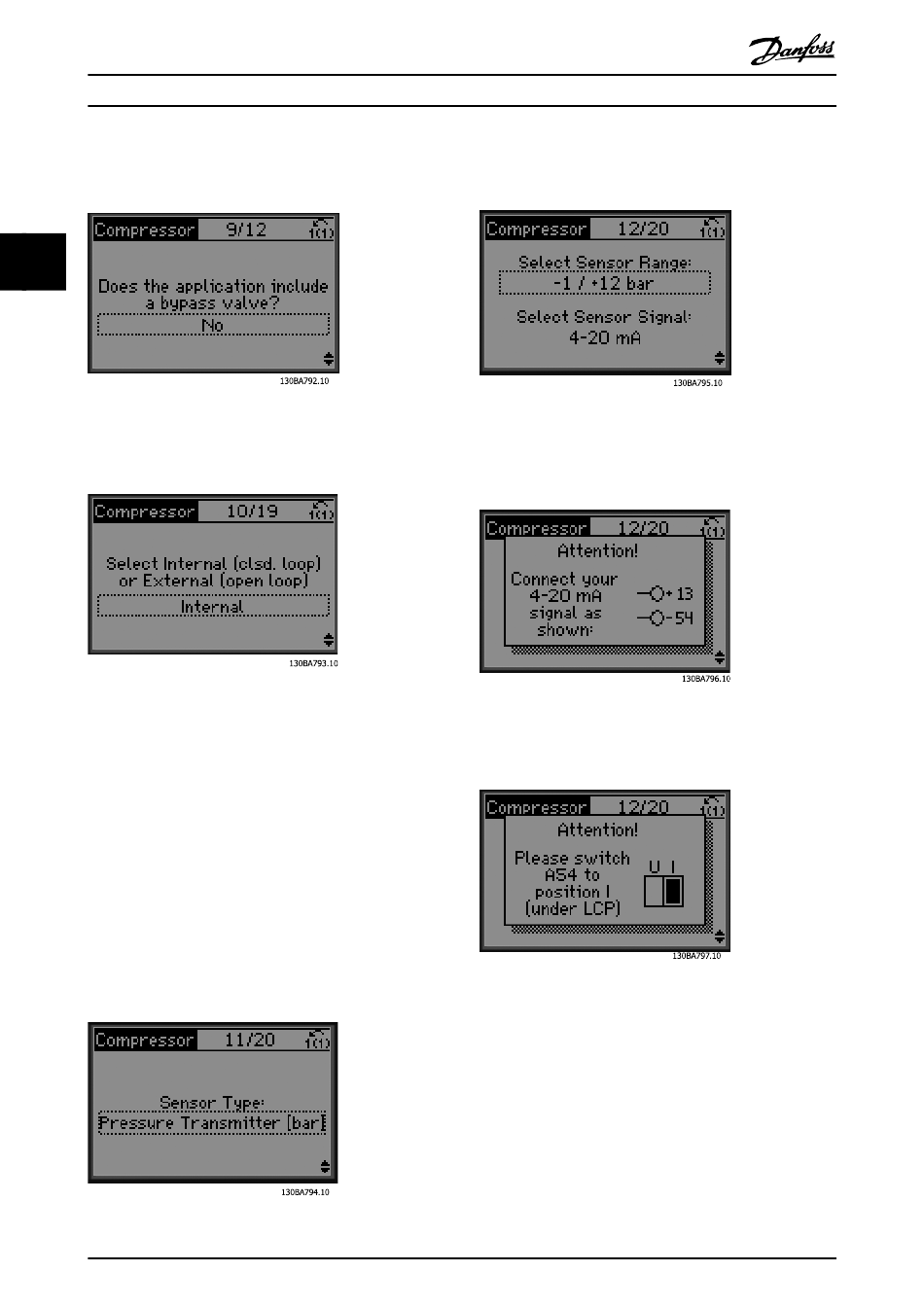

Choisir avec/sans vanne de bipasse
3 3
Sélectionner boucle ouverte ou fermée
REMARQUE!
Boucle interne/fermée : l'AKD 102 contrôle l'application
directement à l'aide du contrôleur de PID interne au
variateur et nécessite une entrée provenant d'une entrée
externe, telle qu'un capteur de température ou autre
directement câblé au variateur, pour assurer le contrôle à
partir du signal du capteur.
Boucle externe/ouverte : l'AKD 102 tire son signal de
commande d'un autre contrôleur (tel qu'un contrôleur de
groupe), signal qui est fourni au variateur p. ex. 0-10 V,
4-20 mA ou ADAP-KOOL Lon. Le variateur adapte sa
vitesse en fonction de ce signal de référence.
Sélectionner le type de capteur
14
Manuel d'utilisation du variateur ADAP-KOOL
Réglages du capteur
Info : retour 4-20 mA choisi - veiller à raccorder en
conséquence
Info : régler le commutateur en conséquence
MG.11.L4.04 - variateur ADAP-KOOL
®
®
