Comment faire fonctionner l...
L'affichage est divisé en 3 sections :
La partie supérieure (a) affiche l'état en mode état ou jusqu'à 2 variables dans un autre mode et en cas d'alarme/avertis-
sement.
Le numéro du process actif (sélectionné comme Process actuel au par. 0-10) est indiqué. Lors de la programmation d'un
process autre que le process actif, le numéro du process programmé apparaît à droite entre crochets.
La partie centrale (b) affiche jusqu'à 5 variables avec l'unité correspondante, indépendamment de l'état. En cas d'alarme/
avertissement, le message d'avertissement apparaît à la place des variables.
On peut faire défiler les trois écrans de lecture d'état à l'aide de la touche [Status].
Les variables d'exploitation dont la mise en forme est différente sont indiquées dans chaque écran d'état (voir ci-dessous).
6 6
Plusieurs valeurs ou mesures peuvent être reliées à chacune des variables d'exploitation affichées. Les valeurs/mesures
affichées peuvent être définies aux par. 0-20, 0-21, 0-22, 0-23 et 0-24, auxquels on peut accéder via [QUICK MENU], Q3 Régl.
fonctions, Q3-1 Régl. généraux, Q3-13 Régl. affichage.
Chaque paramètre de valeur/mesure sélectionné aux par. 0-20 à 0-24 dispose de sa propre échelle et de ses propres chiffres
après l'éventuelle virgule décimale. Plus la valeur numérique d'un paramètre est élevée, moins il y a de chiffres après la
virgule décimale.
Ex. : affichage du courant
5,25 A ; 15,2 A 105 A.

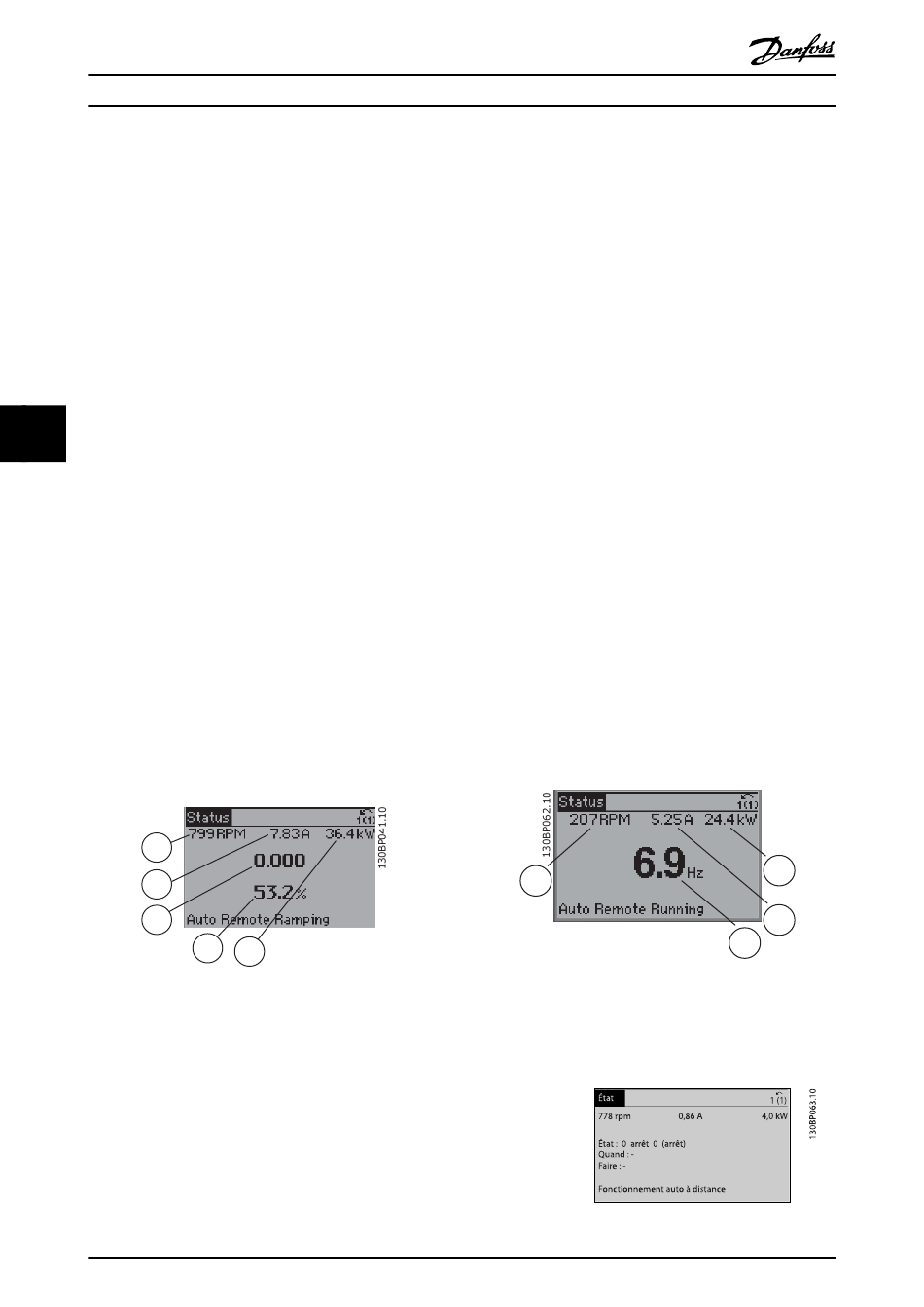

Écran d'état I :
État d'indication par défaut après démarrage ou initiali-
sation.
Utiliser [INFO] pour obtenir des informations sur les liens
de valeur/mesure vers les variables d'exploitation affichées
(1.1, 1.2, 1.3, 2 et 3).
Consulter les variables d'exploitation indiquées à l'écran
dans cette illustration. 1.1, 1.2 et 1.3 sont affichées en
petite taille, 2 et 3 en taille moyenne.
1.1
1.2
2
46
Manuel d'utilisation du variateur ADAP-KOOL
3
1.3
MG.11.L4.04 - variateur ADAP-KOOL
®
Écran d'état II :
Consulter les variables d'exploitation (1.1, 1.2, 1.3 et 2)
indiquées à l'écran dans cette illustration.
Dans l'exemple, vitesse, courant moteur, puissance moteur
et fréquence sont sélectionnés comme variables des
première et deuxième lignes.
1.1, 1.2 et 1.3 apparaissent en petite taille, et 2 en grande
taille.
1.1
Écran d'état III :
Cet état indique l'événement et l'action du contrôleur
logique avancé. Pour plus d'informations, se reporter au
paragraphe Contrôleur logique avancé.
®
1.3
1.2
2
