Annexe C Référence de commande des fonctions logiques

Instruction Routage

Table de vérité de l'évaluation de Routage
Entrée 1 Sortie 1
0 0
1 1
Instruction Bascule RS
(bascule Flip-Flop)
218
L'instruction Routage distribue un signal d'entrée vers un maximum de huit
signaux de sortie. Elle est utilisée pour l'envoi d'un signal à plus d'une adresse
physique, comme un point de sortie. Le nombre de sorties peut être défini dans
l'onglet « In/Out Settings » (Configuration des E/S) de la boîte de dialogue
« Function Block Properties » (Propriétés du bloc fonctionnel). La valeur par
défaut est un.

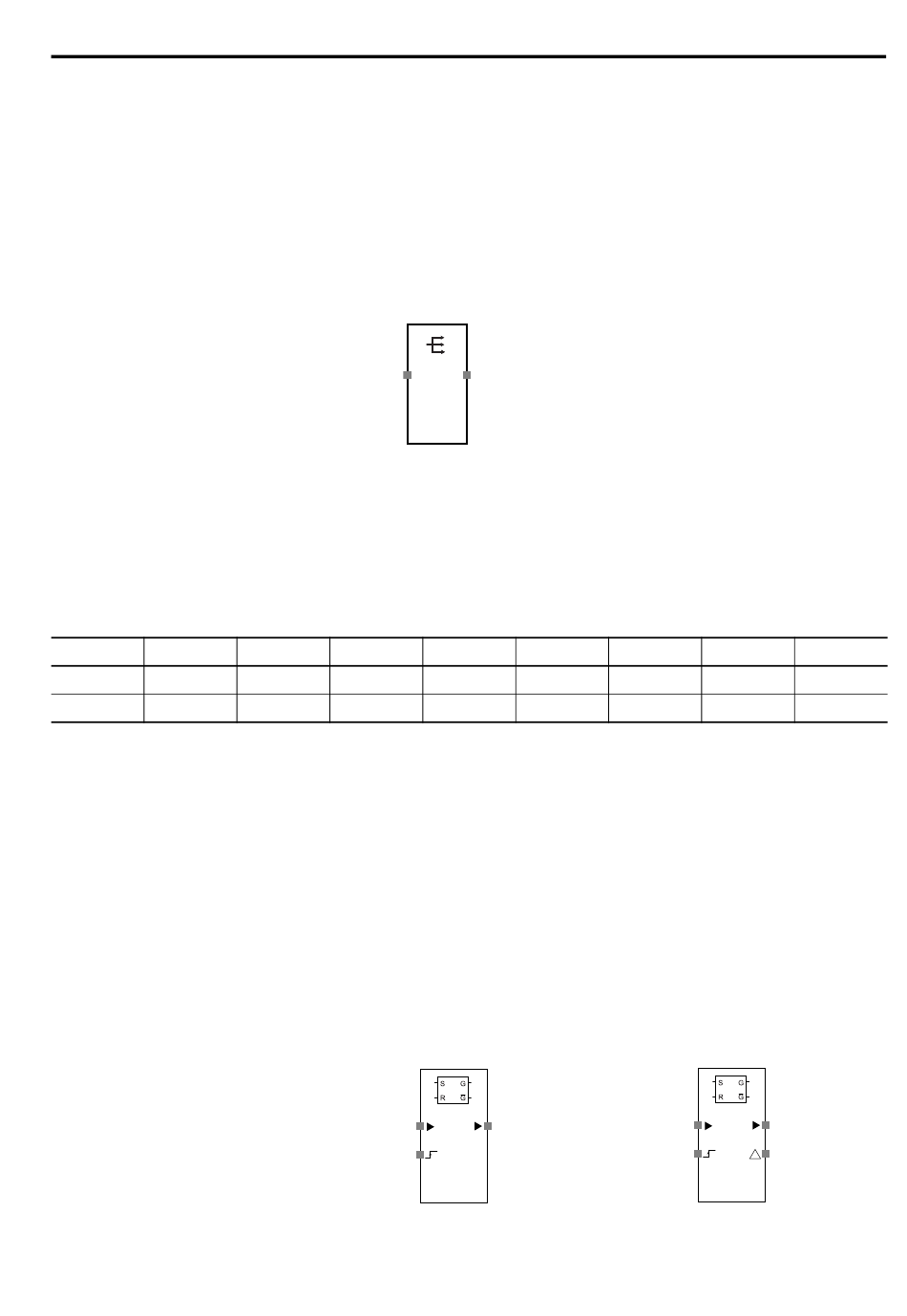

Diagramme de l'instruction Routage

Entrée 1
Table de vérité de l'instruction Routage
Dans la table de vérité, 0 signifie désactivé et 1 signifie activé.
Sortie 2 Sortie 3
0 0
1 1
Lorsque le signal d'entrée est ON, le signal Activation sortie passe à ON. Le signal
Activation sortie reste ON même si le signal d'entrée passe à OFF. Lorsque le
signal de réinitialisation est ON, le signal Activation sortie passe à OFF.
La sortie « Fault Present » (Présence défaut) peut également être utilisée dans
la programmation. Pour activer cette sortie optionnelle, cochez la case « Use
Fault Present » (Utiliser la présence de défaut) dans l'onglet « I/O Settings »
(Configuration des E/S) de la boîte de dialogue « Function Block Properties »
(Propriétés du bloc fonctionnel) du logiciel RSNetWorx for DeviceNet.
Schéma de l'instruction Bascule RS (Reset Set Flip-flop)
Entrée
Réinitialisation
Connexions par défaut
Sortie 1
Sortie 4 Sortie 5
0 0
1 1
Activation sortie
Entrées maximum pour une fonction Bascule RS
Sortie 6 Sortie 7
0 0
1 1
Entrée Activation sortie
Réinitialisation Présence défaut
!
