Annexe F Exemples d'application et de configuration
Barrière immatérielle
290

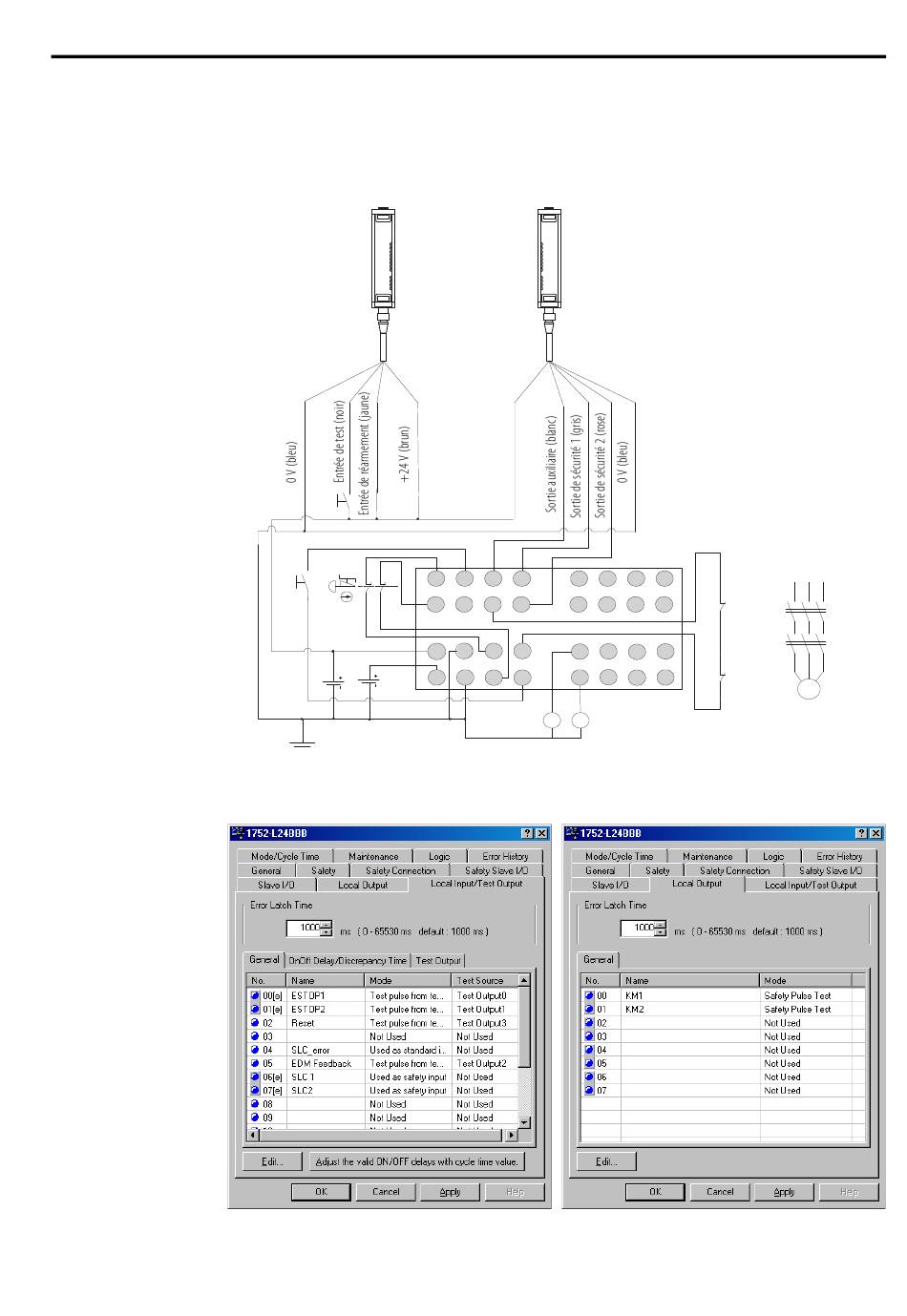

Cet exemple montre une barrière immatérielle double voie avec réarmement
manuel et un interrupteur d'arrêt d'urgence double voie avec réarmement manuel.
Schéma de câblage
Emetteur
440 L
S1
S3
S2
E1
E2
Connectez une alimentation 24 V c.c. aux bornes V0 et G0, les bornes d'alimentation des circuits internes.
Configuration
Récepteur
440 L
0 2 4 6 8
1 3 5 7 9
G1 T0 T2
V1
O0 O2
V2 G2 T1 T3
O1 O3
KM1 KM2
E1 et E2 : Alimentations 24 V c.c.
S1 : Interrupteur de réarmement
S2 : Interrupteur de réarmement
S3 : Bouton-poussoir d'arrêt d'urgence
KM1 et KM2 : Contacteurs
0 2 4
1 3 5
KM1
KM1-NC
KM2
O4 O6
KM2-NC
O5 O7
Publication 1752-UM001D-FR-P – Avril 2009
