Annexe D Référence de commande des blocs fonctionnels
Surveillance de dispositif externe
(EDM)
246

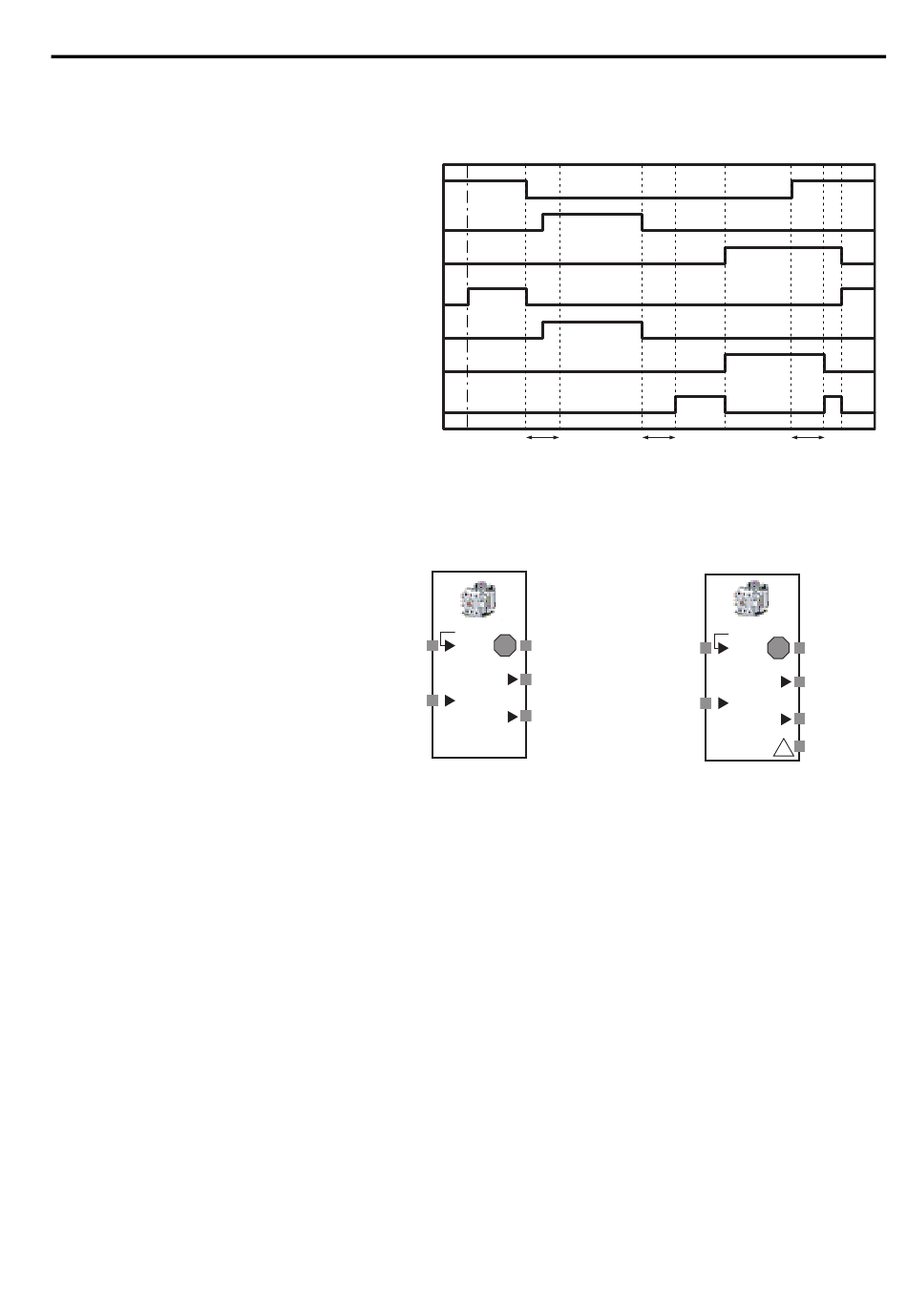

Chronogramme d'un bloc fonctionnel de sélecteur de mode utilisateur
(User Mode Switch)
Entrée 1
Entrée 2
Entrée 3
Sortie 1
Sortie 2
Sortie 3
Présence défaut
Inactif à
Exécution
Diagramme d'un bloc fonctionnel de surveillande de dispositif externe
!
Retour EDM
Entrée surveillée
Connexions par défaut
Le bloc fonctionnel Surveillance de dispositif externe (EDM) analyse le signal
de l'entrée surveillée et l'état du signal de retour d'un dispositif externe (retour
EDM), puis active les sorties de sécurité vers un dispositif externe.
Si le signal de l'entrée surveillée s'active, les signaux Sortie 1 et Sortie 2 s'activent.
Lorsque cela se produit, l'état du signal de retour doit changer dans le temps
spécifié. Si le signal de l'entrée surveillée se désactive, les signaux Sortie 1 et
Sortie 2 se désactivent. Lorsque cela se produit, l'état du signal de retour doit
changer dans le temps spécifié.
Si l'état du signal de retour ne change pas dans le temps spécifié, une erreur EDM
se produit, les signaux Sortie 1 et Sortie 2 se désactivent et le signal d'erreur EDM
s'active.
2 secondes 2 secondes
Erreur EDM Retour EDM
Sortie 1
Entrée surveillée
Sortie 2
E/S maximum pour une fonction EDM
2 secondes
!
Erreur EDM
Sortie 1
Sortie 2
Présence défaut
!
