Chapitre 10 Création de votre programme d'application

Blocs fonctionnels utilisateur

158
L'Editeur de logique vous permet de créer des blocs fonctionnels utilisateur
contenant la logique de blocs fonctionnels existante. Une fois créés, ces blocs
fonctionnels sont stockés dans une bibliothèque définie par l'utilisateur et
peuvent être utilisés dans n'importe quelle application d'automate SmartGuard.
Création de blocs fonctionnels utilisateur
Pour créer un bloc fonctionnel utilisateur, procédez comme suit :
1. Ouvrez l'Editeur de logique en cliquant sur l'automate avec le bouton
droit de la souris, sélectionnez « Properties » (Propriétés), puis cliquez
sur « Edit » (Editer) dans l'onglet « Logic ».
2. Sélectionnez « FunctionBlock>Create » (BlocFonctionnel>Créer).

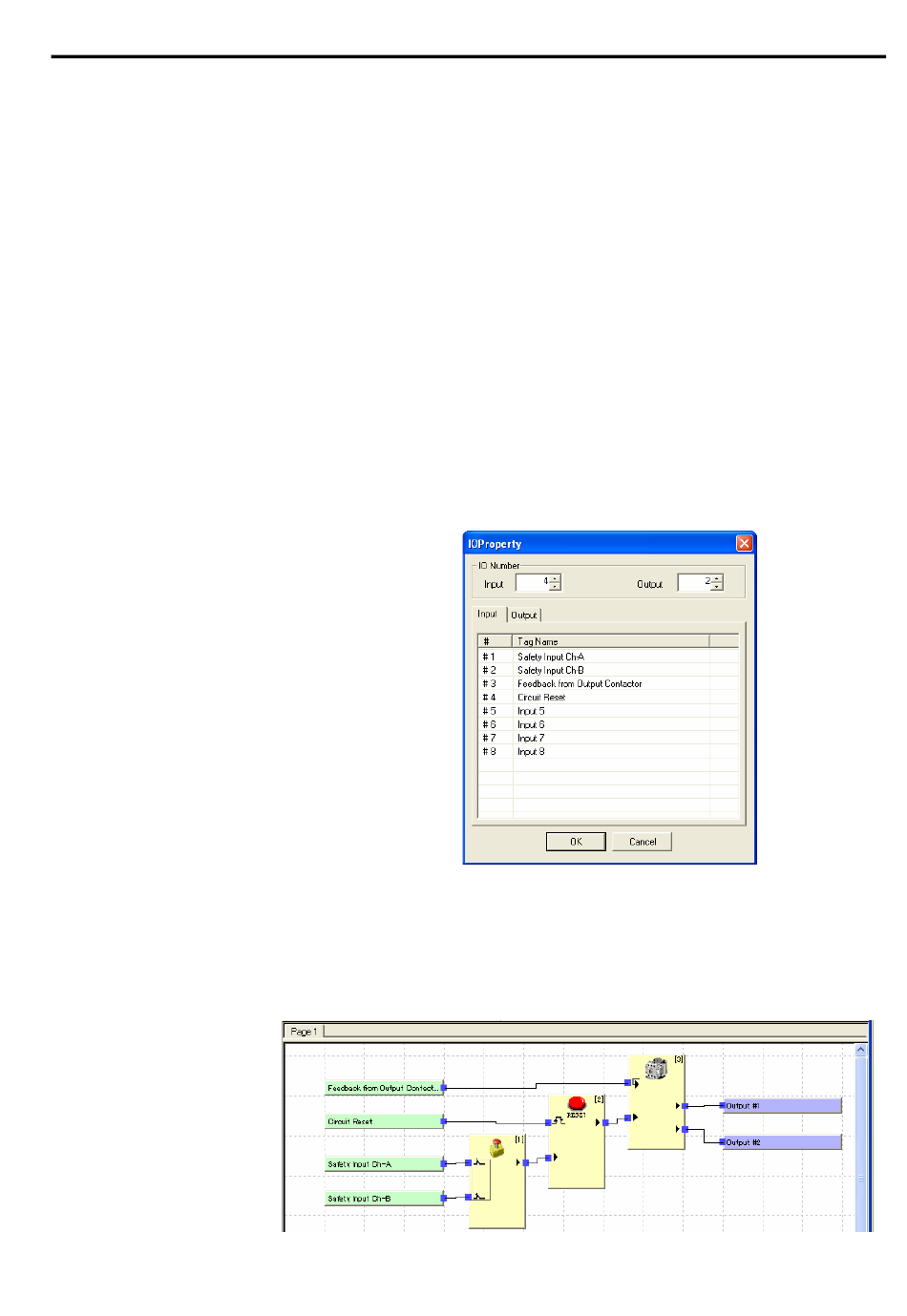

3. Dans la boîte de dialogue « IO Property » (Propriété des ES), définissez
le nombre d'entrées et de sorties pour le bloc fonctionnel.
4. Nommez chaque entrée et sortie.
5. Cliquez sur OK pour ouvrir l'Editeur de logique du bloc fonctionnel.
6. Ecrivez la logique pour le bloc fonctionnel.
