Points de sortie

Les points de sortie reflètent l'état des sorties à partir des zones d'E/S suivantes :
 les bornes locales de l'automate ;
 la zone de sortie des périphériques en mode esclave de sécurité et
enregistrés comme partenaires de communication ;
 la zone de sortie reflétée à partir des données du maître de sécurité ;
 la zone de sortie reflétée à partir des données du maître standard.
Dans la liste des objets, les points d'E/S sont affichés avec des symboles pour
indiquer comment ils sont configurés.
Symboles des points de sortie
Mode de sortie
Inutilisé
Sécurité
Test de sécurité par impulsion

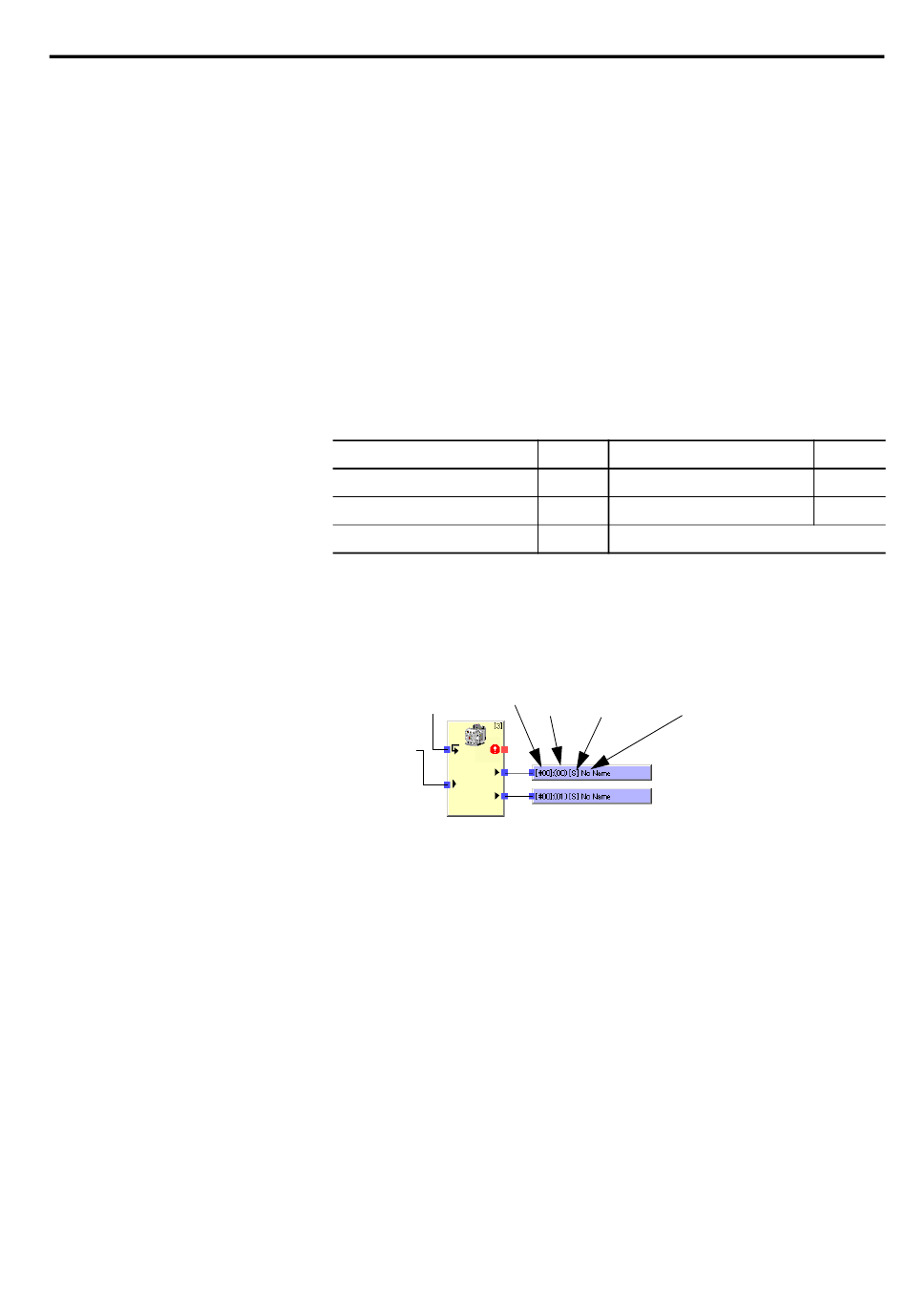

Lorsqu'ils sont utilisés dans l'espace de travail, les points de sortie incluent
l'adresse de station, l'adresse de bit, l'attribut (S pour sécurité, aucun pour
standard) et le commentaire d'E/S enregistré.
Points de sortie
Adresse de station
Création de votre programme d'application
Symbole Mode de la voie
N Monovoie
S Double voie
P
Adresse
Attribut (S pour E/S
de bit
de sécurité)
Commentaire d'E/S enregistré
Chapitre 10
Symbole
Aucun
d
–
