Chapitre 8 Configuration de l'automate pour les communications EtherNet/IP
Configuration des
communications entre un
terminal PanelView en mode
standard et un automate
SmartGuard 600 sur un réseau

EtherNet/IP

136
Suivez la procédure ci-dessous pour configurer un terminal PanelView standard
afin qu'il puisse communiquer avec un automate SmartGuard 600 sur un réseau
EtherNet/IP.
1. Accédez au logiciel PanelBuilder32 dans votre application PanelView.
Vous devez d'abord définir le chemin de communication entre le terminal
PanelView et l'automate SmartGuard 600.

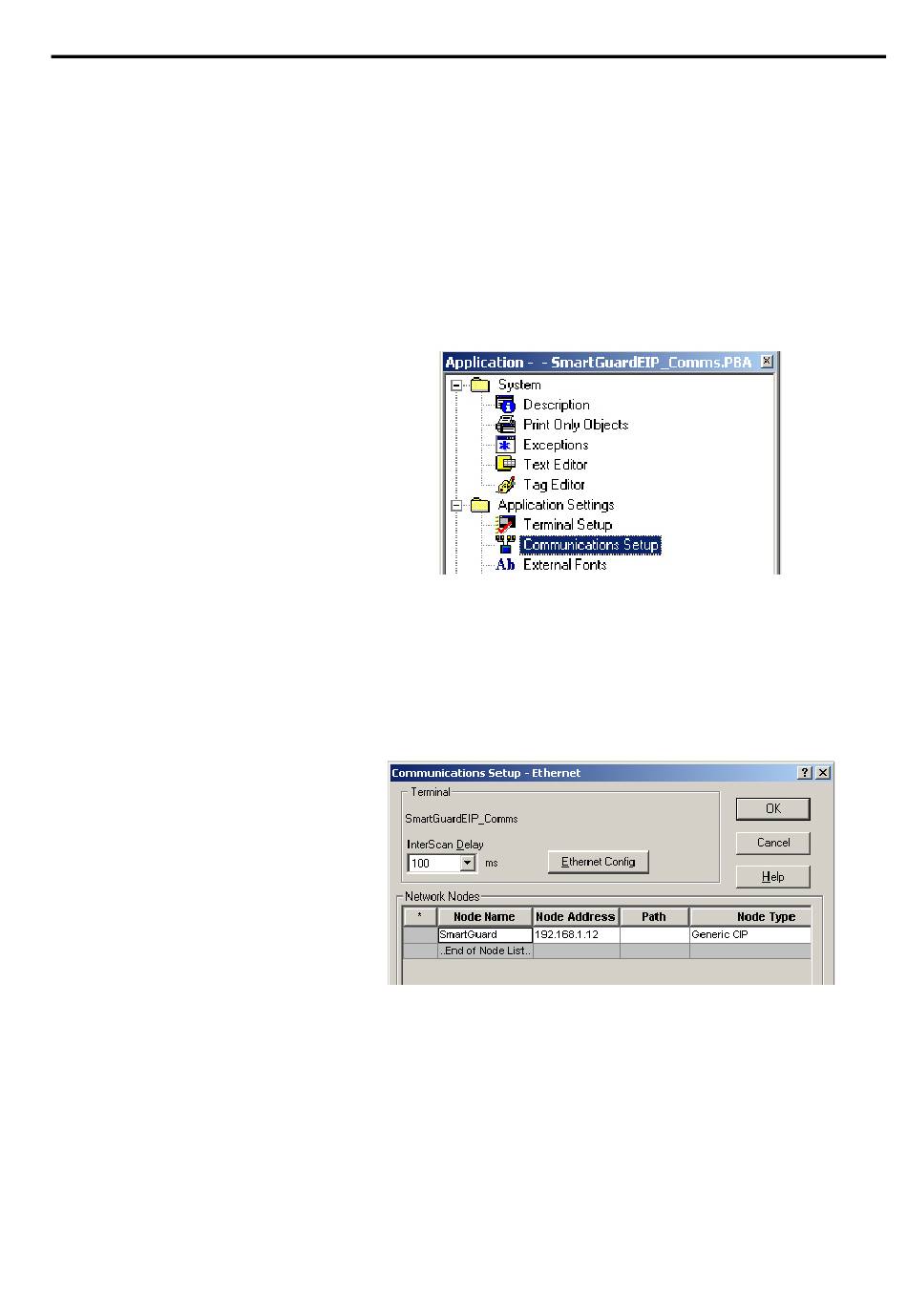

2. Cliquez sur « Communications Setup » (Configuration des
communications).
La boîte de dialogue « Communications Setup – Ethernet » apparaît.
3. Cliquez sur l'icône d'insertion.
4. Saisissez le nom et l'adresse de station de l'automate SmartGuard.
5. Entrez « Generic CIP » comme type de station.
6. Cliquez sur OK.
Suivez la procédure ci-dessous pour définir dans la base de données des points
du terminal PanelView ceux qui vont accéder à des ensembles d'E/S cibles de
l'automate SmartGuard 600.
