Chapitre 1 Présentation
5
Automate standard
Esclave standard
16

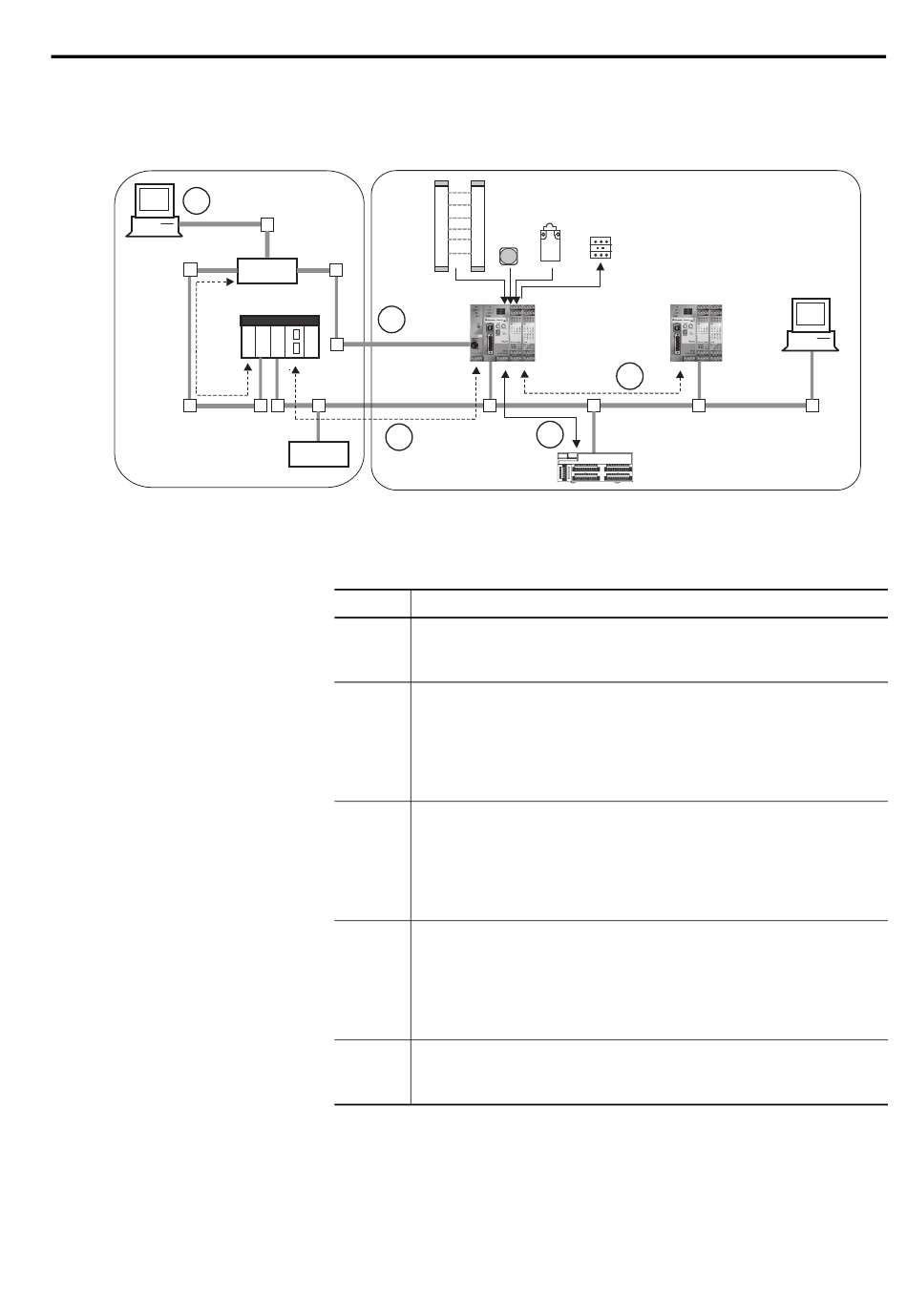

Exemple de système de commande de sécurité SmartGuard 600
Programmation
Switch
Ethernet
4
3
Repère
1
2
3
4
5
Réseau
Automate
Ethernet
SmartGuard
1752-L24BBBE
Réseau
DeviceNet
1
Description
En position maître sur le réseau de sécurité DeviceNet, le SmartGuard 600 peut commander jusqu'à
32 modules d'E/S Guard I/O. Ces modules 1791DS et 1732DS sont les mêmes modules d'E/S de
sécurité distribuées que ceux utilisés avec les automates GuardLogix.
En position esclave sur le réseau de sécurité DeviceNet, l'automate SmartGuard 600 se comporte
comme une E/S de sécurité distribuée par rapport à un automate de sécurité maître. Un automate
GuardLogix ou un autre automate SmartGuard en position maître sur le réseau de sécurité peut lire et
écrire des données de sécurité sur l'automate SmartGuard esclave. Ceci vous permet de réaliser un
système de commande de sécurité distribué en interconnectant plusieurs automates en mode CIP
Safety sur des réseaux DeviceNet.
En position esclave sur le réseau DeviceNet standard, l'automate SmartGuard 600 peut fonctionner à
la façon d'un module d'E/S distribuées standard et réagir à des messages explicites. Les composants
placés en position maître sur ce réseau DeviceNet standard, tels des automates ControlLogix, SLC 500
ou PLC-5 ou encore des IHM, pourront ainsi lire et écrire des informations depuis/vers cet automate
SmartGuard 600. Ceci facilite la coordination avec votre application de commande standard, en
permettant notamment l'affichage des informations relatives à la sécurité du système sur une IHM.
En position destinataire sur le réseau EtherNet/IP standard, l'automate SmartGuard 600 peut
communiquer avec un expéditeur Ethernet/IP standard, tel qu'un automate CompactLogix ou
MicroLogix, ou encore une IHM. L'automate SmartGuard ne prend pas en charge le mode CIP Safety
en réseau EtherNet/IP. Par conséquent, il ne peut pas commander de modules de sécurité 1791ES.
Toutes les commandes de sécurité doivent utiliser un réseau DeviceNet, tel que dans les
configurations numéro 1 et 2 ci-dessus.
Grâce à sa fonctionnalité de passerelle EtherNet/IP simplifiée, l'automate SmartGuard 600 permet
aux outils de programmation d'accéder au réseau DeviceNet afin de visualiser ses informations et
d' e ffectuer sa programmation, de même que pour configurer les autres dispositifs DeviceNet.
Commande de sécurité
Automate
Logiciel RSNetWorx
SmartGuard
for DeviceNet
1752-L24BBB
2
E/S DeviceNet Safety
Esclave de sécurité
