Instructions Pour Le Montage; Pose Des Roues; Pose Du Mancheron Supérieur - Toro S200 Manuel Du Propriétaire

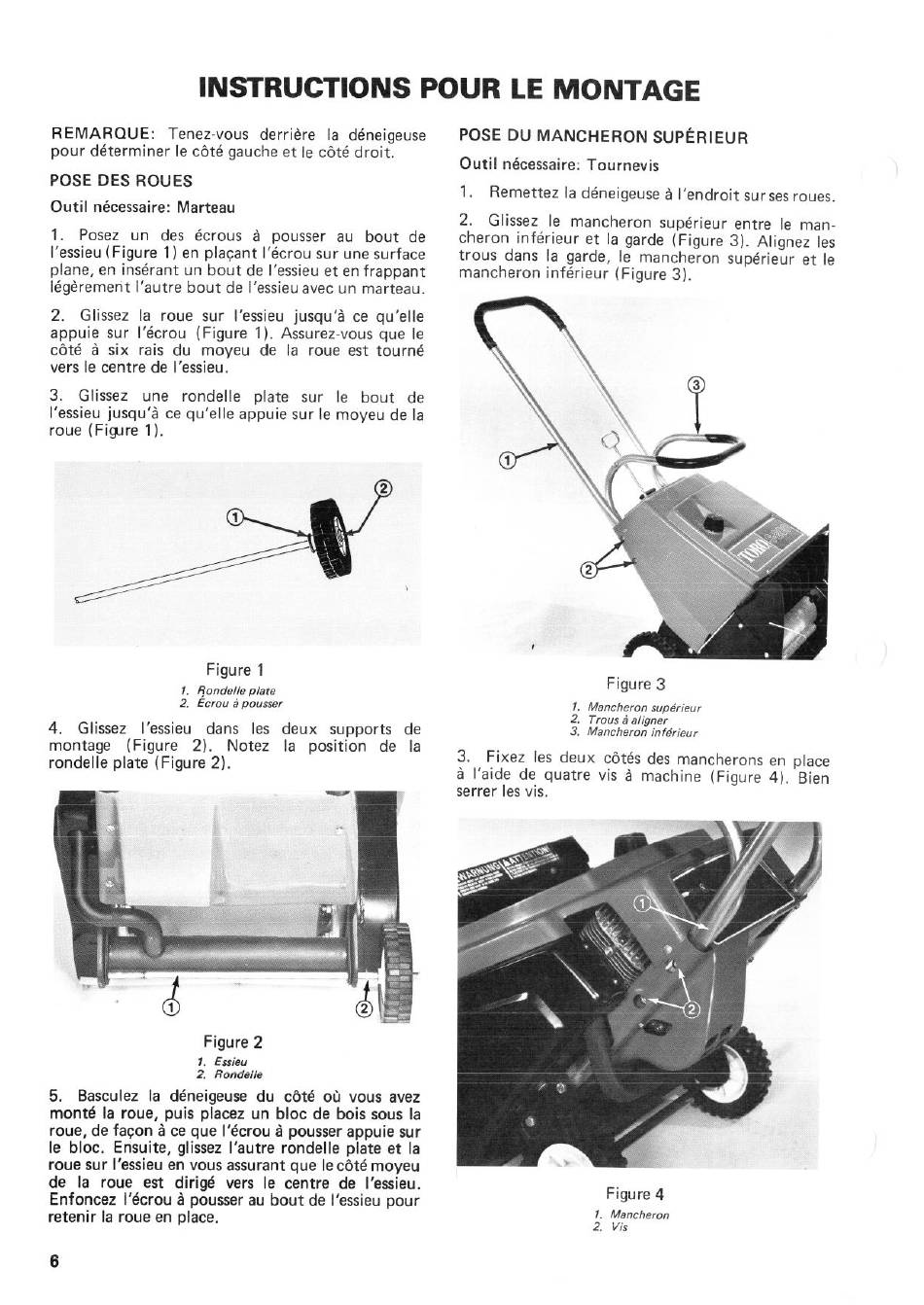

INSTRUCTIONS
REMARQUE: Tenez-vous derriére la déneigeuse
pour déterminer Ie cöté gauche et le cöté droit.

POSE DES ROUES

Outil nécessaire: Marteau
1. Posez un des écrous å pousser au bout de
l'essieu (Figure I) en placant l'écrou sur une surface
plane, en insérant un bout de l'essieu et en frappant
Iégéremeht l'autre bout de l'essieu avec un marteau.
2. Glissez la roue sur l'essieu jusqu'å ce qu'elle
appuie sur l'écrou (Figure 1). Assurez-vous que le
cöté å six rais du moyeu de la roue est tourné
vers le centre de l'essieu.
3. Glissez une rondelle
l'essieu jusqu'å ce qu'elle appuie sur le moyeu de la
roue (Five 1).
Figure 1
1. dondel/e
2. Ecrou å pousser
4. Glissez I'essieu dans Ies deux
montage (Figure 2).
rondelle plate (Figure 2).
1
Figure 2
I. Essieu
2. Rondelle
5. Basculez la déneigeuse du cöté oü vous avez
monté la roue, puis placez un bloc de bois sous la
roue, de fagon å ce que l'écrou å pousser appuie sur
le bloc. Ensuite, glissez I'autre rondelle plate et la
roue sur l'essieu en vous assurant que le cöté moyeu
de la roue est dirigé vers le centre de l'essieu.
Enfoncez l'écrou å pousser au bout de l'essieu pour
retenir la roue en place.
6
plate sur le bout
2
plate
supports
Notez la position
de
2
POUR LE MONTAGE
POSE DIJ MANCHERON SUPÉRIEUR
Outil nécessaire•. Tournevis
1. Remettez la déneigeuseå l'endroit sur sesroues.
2. Glissez le mancheron supérieur entre le man-
cheron inférieur et la garde(Figure 3). Alignez les
trous dans la garde, le mancheron supérieur et le
mancheron inférieur (Figure 3).
de
1
I. Mancheron supérieur
2. Trous å aligner
de
3. Mancheron
la
3. Fixez lesdeux cötésdesmancherons en place
å l'aide de quatre vis å machine (Figure 4). Bien
serrer les vis.
3
2
Figure 3
inférieur
Figure 4
I. Mancheron
2. Vis
