MANUEL D'INSTALLATION ET MAINTENANCE-MODE D'EMPLOI
nul. Avec l'alarme de débit le système se met en « stand
by ». De cette façon, le système fonctionnera uniquement
pendant les périodes de filtration de la pompe, et le
dosage de réactifs se produira à ce moment.

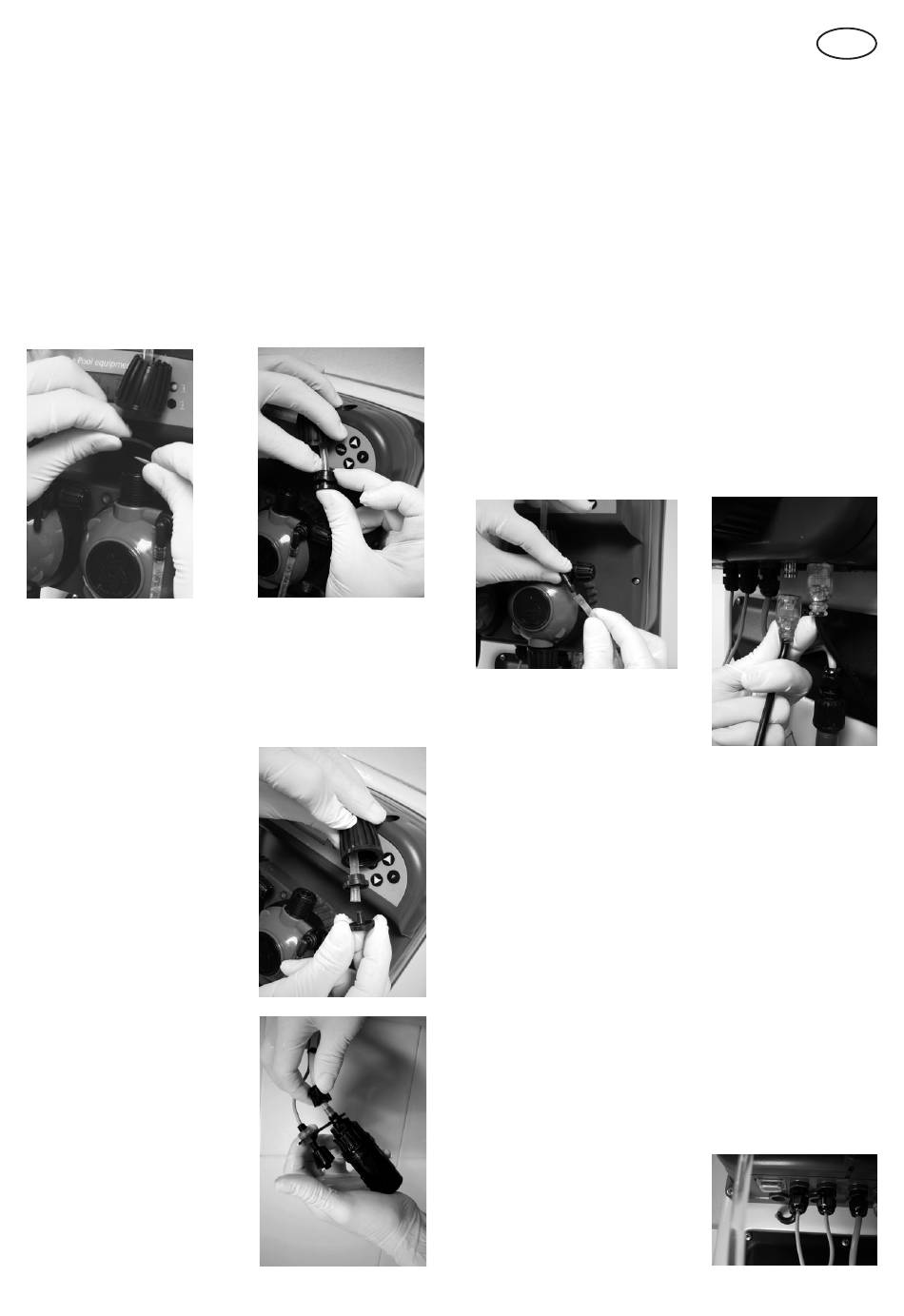

Connexion hydraulique des pompes doseuses

Brancher la canne d'injection au raccord supérieur de
la tête (refoulement) de la pompe doseuse (voir fig. 2)
en utilisant les raccords et tuyau flexible fournis avec le
système.
Les vannes d'injection sont aussi connectés au tuyau
rigide de la pompe de piscine avec une T. Chaque vanne
d'injection doit avoir son prope raccord d'injection sur
la canalisation de filtration.
Les deux raccord f'injection
doivent être éloignés d'au
moins 50 cm.
Introduire le tuyau
d'aspiration
dans le bac de réactif.
Préalablement assembler la
sonde de niveau avec la cré-
pine. Raccorder la crépine au
raccord inférieur (aspiration)
de la tête de la pompe do-
seuse avec le tube cristal 6X4
transparent. La crepine dans
le bac ne doit pas reposer sur
le fond. Elle doit être placée à
quelques
centimètres du fond pour
éviter le blocage du filtre par
diverses particules solides.
Crépine, sonde de niveau et
tube aspiration sont fournis
avec le système. Fig 3.
Le tube d'aspiration doit être
le plus direct possible en
position verticale pour éviter
Fig. 2
Fig. 3
les bulles d'air.
La pompe doseuse pH doit être connectée au bac de
produit acide chlorhydrique (HCl hydrochloric acid Nº
CAS 7647-01-0. Il faut utiliser une dilution commerciale
à 23 %.
La pompe doseuse Cl doit être connectée au bac de
clore; hypochlorite de sodium (Na OH Cl sodium hypo-
chlorite nº CAS 7681-52-9) Utilisez une dilution commer-
ciale : recommandable de 40 a 80 mg/l (%).
L'amorçage des pompes doseuses peut s'effectuer
en fonctionnement manuel des pompes. (Accéder au
MENU >MOT DE PASSE > tapez sur la touche F jusqu'à
F9 FONCTIONNEMENT MANUEL > ENTER ). Plus de
renseignements à la pag.12 et suivantes).
Branchez le tube transparent 6X4 fourni au raccord de
purge sur chaque pompe doseuse. Introduire l'autre coté
du tuyau dans le bac du produit à fin d'éviter les
boussures dangereuses. (Fig. 3.1.)
Fig. 3.1

Connexion de Sondes

Après avoir afectué les connections hydrauliques et
électriques procédez à la connexion des sondes de pH
et Chlore comme indiqué à la figure 4.
Les connexions sondes-coffret électrique sont prévues
sur la partie inférieur de l'instrument.
Le branchement est effectué par des prises BCN reilant
les sondes et à l'instrument.
ATTENTION Identifiez et connectezles sondes de pH
et Chlore à leurs connecteurs respectifs. Les connexions
ne sont pas interchangeables. Chaque sonde doit être
branchée à son connecteur correspondant.
Les sondes sont fournies dans une boite en carton à
l'intérieur de l'emballage du système EQUAL Complet.
Les sondes sont livrées dans une eprouvette de
protection avec du liquide à
l'intérieur. Les sondes doivent
être en contacte avec du
liquide pour rester en bon état
de fonctionnement. Avant de
commencer le processus de
calibrage des sondes, enlevez
cebouchon de protection en
gomme de la sonde.
écla-
Fig. 4
Fig. 4.1
