MANUEL D'INSTALLATION ET MAINTENANCE-MODE D'EMPLOI
• 1 Sondes de niveau pour le réactif de Chlore
• 2 crépines d'aspiration : 1 pour le réactif de pH et 1
pour le réactif de Chlore.
• 2 Solutions tampon pour le calibrage de la sonde de
pH : valeurs pH 4 et pH 7.
• 1 Solution tampon pour le calibrage de la sonde de
Rx - mV
• 1 Plateau de rangement pour les solutions tampon.
• 1 Câble d'alimentation électrique avec prise normalisée.
pour une alimentation en 230 VAC 50 HZ.
• 2 Tube de refoulement : 1 pour chaque pompe
doseuse.
• 2 Vanne d'injection : 1 pour chaque pompe doseuse.
• Tout le système est placé sur un panneau prévu pour
un montage mural.
• 2 Tubes de 2mètres pour l' alimentation hydraulique du
porte sondes.
• 2 Raccords en 1⁄2 '' pour la connexion des tubes
d'alimentation hydraulique
du porte-sondes
•

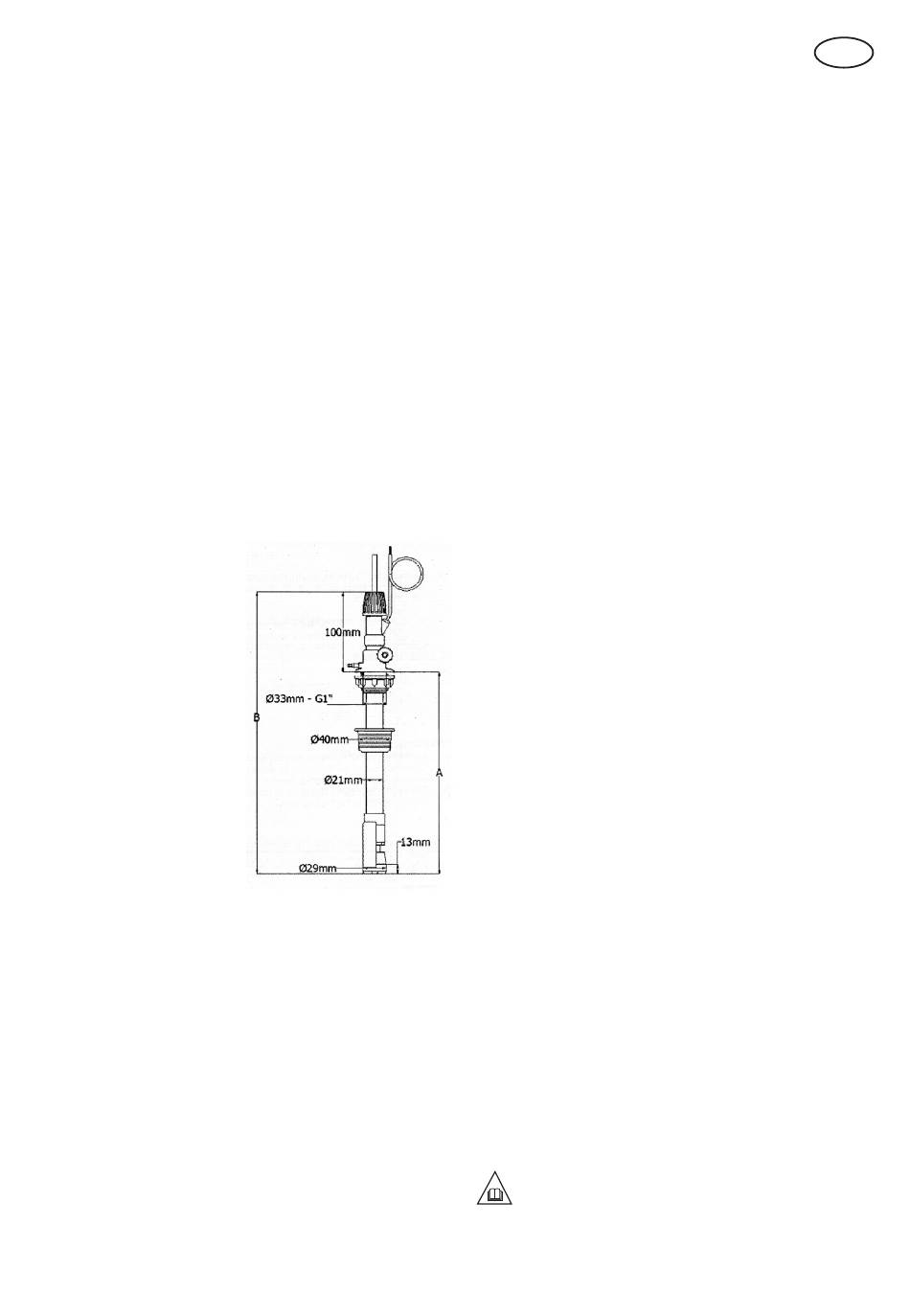

En option 2 kit
aspiration tuyau rigide que
comprends interrupteur de
niveau et soupape de fond.
Connexions hirchmann
identifiés pour chaque produit
(CL – pH ) sur le panneau.
Disponibles 2 longueurs pur
différents mesures de réser-
voirs de réactives:
- H400 (de 115 mm à 300
mm longueur)
- H940 (de 115 mm a 840
mm longueur)
4. CARACTERISTIQUES GENERALES
L'unité centrale du système EQUAL Complet est com-
posée d'un coffret avec deux pompes doseuses d'un
écran LCD retro –luminaux et le clavier pour paramétrer
et l'entrée des donnes à l'instrument.
D'une alimentation unique à 230 VAC 50HZ 1 A.
D'un Interrupteur général ON/OFF.
Dans ce coffret il y a aussi les connexions BCN d'entrée
pour les signaux suivantes :
• Entrées analogiques:
• pH graduation 0 à14, résolution –précision de
lecturede 0,01. Deux valeurs de calibrage pour
étalonner la sonde : pH4 et pH 7.
• Redox: graduation 0 à 1000 mV résolution
–précision de lecture- de 1 mv. Un seul point de
calibrage 475 mV a 25ºC.
• Il est nécessaire d'isoler les entrées
analogiques.
• Entrées digitales:
• Sondes de niveau pour le contrôle du niveau de
reactif dans le bac..
• Le capteur de débit.
ATTENTION les signaux digitaux ont une temporisa-
tion –filtre de 5 secondes- avant d'exécuter toutes les
opérations : alarme de niveau, désactivation de l'alarme
de niveau, alarme de débit, etc.
• Sonde de température n'est pas requise.
• Interface de communication de données (RS 232) n'est
pas requise.
• La fonction horaire n'est pas requise, l'instrument est
toujours activé.
Pompes doseuses
Pompes doseuses électromagnétiques à membrane
de la série 897 avec un aimant de 60 mm de diamètre
et 150 impulses par minute. Les pompes sont en
Polypropylène et les membranes en Téflon (PTFE).
Débit réglable en variant la fréquence des impulses par
minute.
Deux modèles:
• 5 l/h à une pression maxime de 5 bar pour piscines
3
jusqu'à 200 m
.
• 10 l/h à une pression maxime de 4 bar. pour piscines
3
jusqu'à 500 m
.
Panneau de controle
L'instrument de contrôle et de régulation a un écran
LCD retro illuminé de 16 caractères à deux lignes qui
nous donne les informations de lecture des valeurs et
nous permet d'accéder au MENU de programmation
des donnés. L'insertion et modifications des paramètres
sont possible grâce au clavier de 4 touches :
2 flèches
F (fonction)
ENTER
La carte électronique est fabriquée sur deux plaques
P.C.S. et la connexion entre elles est de type « flat », une
plaque PCS pour les touches et l'écran et une plaque
PCS pour les circuits de processus (CPU) pour le réglage
des pompes doseuses et réception et régulations des
signaux reçues des instruments: sondes, capteurs de
débit, électrodes,...
5. INSTALLATION CALIBRAGE ET MISE EN
ROUTE
Avant de commencer l'installation, lisez ce manuel
d'utilisation.
Les opérations d'installation doivent être réalisées exclu-
sivement par un personnel spécialisé et qualifié.
