Service

Wartung

Servicearbeiten an Kessel und Brenner
führt ausschließlich der geschulte Hei-
zungsfachmann durch. Um eine regel-
mäßige Durchführung der Servicear-
beiten zu gewährleisten sollte dem
Betreiber der Anlage der Abschluß
eines Wartungsvertrages empfohlen
werden.
Beachten
Vor Wartungs- und Reinigungsarbeiten,
Strom abschalten.
Kontrolle der Abgastemperatur
•
regelmäßig die Abgastemperatur über-
prüfen.
•
Kessel reinigen, wenn die Abgastempe-
ratur den Wert der Inbetriebnahme um
mehr als 30K überschreitet.
•
setzen Sie zur Vereinfachung der
Kontrolle eine Abgastemperaturanzeige
ein.

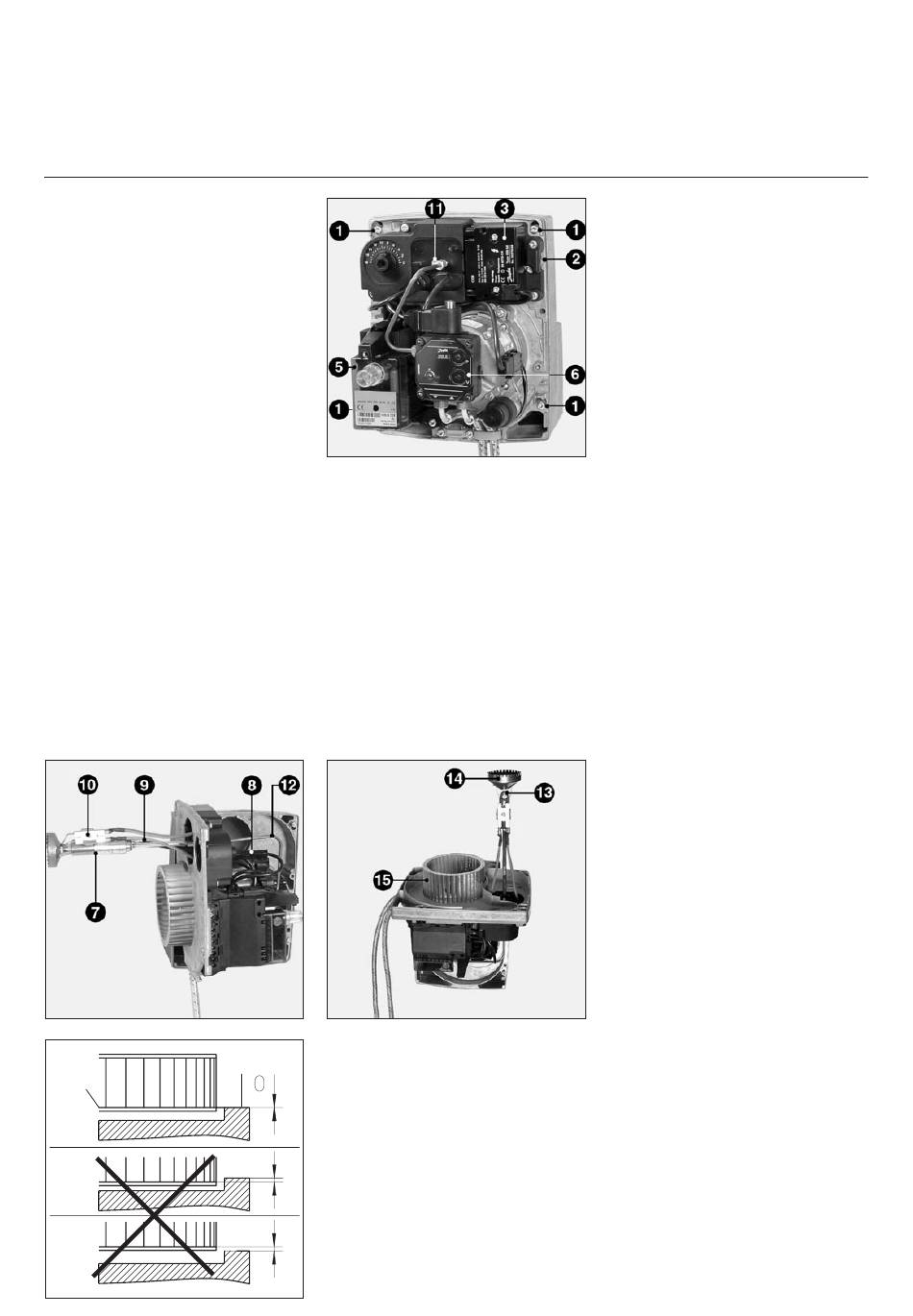

Wartungspositionen Brenner
Nach Lösen der Schrauben 1 kann die
Geräteplatte in zwei Wartungspositionen
eingehängt werden.
Position 1
Zum Beispiel für die Auswechslung der
Düsenstange :
•
Ölanschluß 12 lösen
•
Steckverbindung 9 trennen
•
Elektrodenblock 10 entfernen
A
12
•
Regulierschraube 11 nach links
drehen.
Position 2
Zum Beispiel zum Wechseln der Düse
und des Luftrades. In dieser Position
wird beim Düsenwechsel ein Entleeren
der Düsenstange vermieden.
Montage des Luftrades
Bei Motor- und Luftradaustausch
B
nebenstehendes Positionierungs-
schema beachten. Der Innenflansch A
des Luftrades muß auf der Höhe der
Geräteplatte B angebracht werden. Ein
Lineal zwischen die Flügel des
Luftrades einführen und A und B auf die
gleiche Höhe bringen, Gewindestift am
Luftrad anziehen (Wartungsposition 2).
03/2005 - Art. Nr. 13 018 038A
1 Befestigungsschrauben
2 Einhängeöffnung
3 Zündtransformator
5 Ölfeuerungsautomat
6 Ölbrennerpumpe
7 Düsenstange
8 Flammenwächter
9 El.-Anschluß Düsenstange
10 Elektrodenblock
11 Regulierschraube Brennkopf
12 Ölanschluß, Düsenstange
13 Düse
14 Stauscheibe
15 Luftrad
Wartungsarbeiten am Brenner
Wartungsposition 1
•
Ölführende Komponenten
(Schläuche, Pumpe, Düsenzuleitung)
sowie deren Verbindungen auf
Undichtigkeiten oder Verschleißer-
scheinungen prüfen, ggf. austau-
schen.
•
Elektrische Anschlüsse und Verbin-
dungskabel auf Beschädigungen
überprüfen, ggf. auswechseln.
•
Pumpenfilter kontrollieren und ggf.
säubern.
Wartungsposition 2
•
Lüfterrad und Gehäuse reinigen und
auf Beschädigungen überprüfen.
•
Mischeinrichtung prüfen und
reinigen.
•
Stauscheibe demontieren.
•
Öldüse austauschen.
•
Zündelektroden prüfen, ggf. nachjus-
tieren oder austauschen.
•
Mischeinrichtung montieren. Einstell-
maße (siehe Seite 10) beachten.
•
Brenner montieren.
•
Brenner starten, Abgasdaten kontrol-
lieren, Brennereinstellungen ggf. kor-
rigieren.
•
Funktionskontrolle Flammenwächter
(siehe Seite 11) durchführen.
