1. Sicherheitshinweise

Bitte lesen Sie vor Inbetriebnahme
des Werkzeugs die in dieser Be-
dienungsanleitung aufgeführten
Informationen aufmerksam
durch. Sie geben wichtige Hinweise für
Ihre Sicherheit sowie für den Gebrauch
und die Wartung des Werkzeuges.
Dieses Ausdrehwerkzeug ist für das Aus-
spindeln von Bohrungen in metallischen
Werkstoffen konzipiert. Spezifische Hin-
weise für die Zerspanung einzelner me-
tallischer Werkstoffe sind nicht Grund-
lage dieser Bedienungsanleitung.
Jegliche andere Verwendung ist unzuläs-
sig und möglicherweise gefährlich. Der
Hersteller kann nicht für Schäden verant-
wortlich gemacht werden, die durch
unsachgemäßen Gebrauch verursacht
werden.
Ein beschädigtes Werkzeug kann Ihre
Sicherheit gefährden und ist sofort aus-
ser Betrieb zu nehmen. Nehmen Sie ggf.
Rücksprache mit dem Hersteller.
Dieses Werkzeug entspricht den vorge-
schriebenen Sicherheitsbestimmungen.
Reparaturen dürfen nur von Fachkräften
durchgeführt werden. Durch unsachge-
mäße Reparaturen können erhebliche
Gefahren für den Benutzer entstehen.
Garantie- und Gewährleistungen können
nur bei Verwendung von Original-
Wohlhaupter-Ersatz- und -Zubehörteilen
übernommen werden.
Bewahren Sie die Bedienungsanleitung
sorgfältig für künftige Inanspruchnahme auf.

2. Anwendung und Betrieb

Die Ausdrehwerkzeuge der Baureihe
Combi-Line sind zur Vor- und Fertigbear-
beitung von Präzisionsbohrungen in ei-
nem Arbeitsgang ab Ø 24,5 bis Ø 201 mm
vorgesehen.

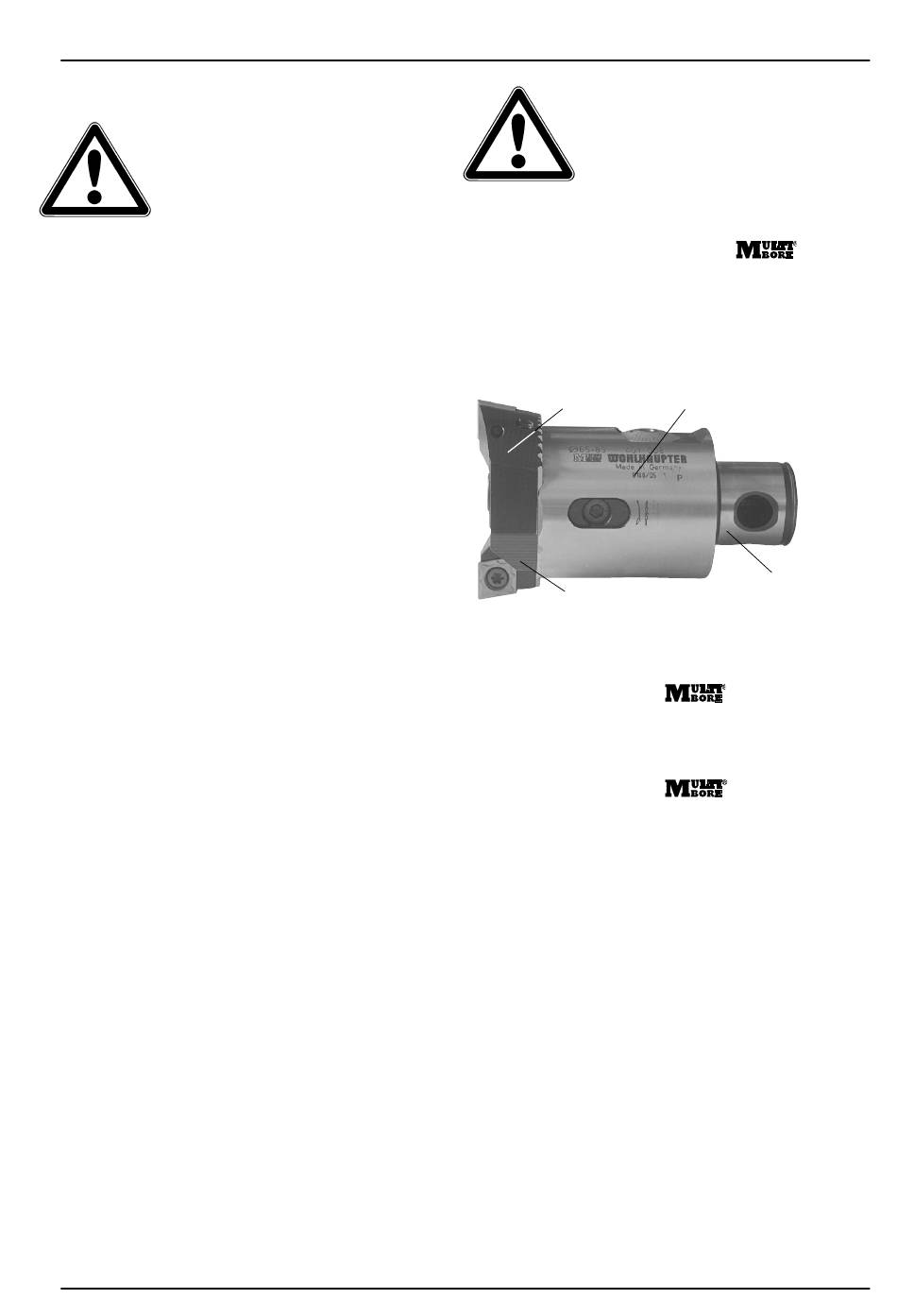

Die Baureihe besteht aus 9 Einzelwerk-
1
zeugen , die mit je zwei Plattenhaltern
2 3
und mit verschiedenen Wende-
schneidplatten bestückt werden können.
Combi-Line Werkzeuge sind
nicht für die reine Schrupp-
bearbeitung geeignet. Bitte
beachten Sie das Kapitel
"Empfohlene Schnittaufteilung" auf
Seite 8.
Wird die Bohrtiefe durch
zierungen vergrößert, muss der
Außendurchmesser der Reduzierung
kleiner gewählt werden als der
Bearbeitungs- bzw. Störkreis-
Durchmesser.
2
3

3. Werkzeugdaten

• Maschinenseitig ausgerüstet mit einer
WOHLHAUPTER
4
stelle .
• Die Baumaße sind identisch mit den
Maßen der meisten Werkzeuge des
WOHLHAUPTER
• Werkzeugseitig vorgerichtet mit
Kerbverzahnung zur form- und kraft-
schlüssigen Aufnahme von Plattenhal-
tern für verschiedene Wendeschneid-
platten.
• Mit 2 Plattenhaltern, axial höhenver-
setzt oder höhengleich, zur Vor- und
Fertigbearbeitung.
• Außer den im Standardprogramm ent-
haltenen Plattenhaltern sind weitere
Plattenhalter für andere Wende-
schneidplatten-Formen lieferbar.
• Innere Kühlschmierstoffzufuhr bis zu
den Schneiden.
• Der Getriebebereich ist gegen das
Eindringen von Schmutz und
Kühlschmierstoff geschützt.
• Das Werkzeug ist grundgewuchtet.
• Wartungsfrei.
Deutsch
-Redu-
1
4
-Verbindungs-
-Programms.
3
