Français
L'échelle du vernier de réglage
décalé de 90° par rapport au serrage de
l'outil. Pour activer les deux fonctions,
une seule clé est nécessaire. Pour l'outil
401 111 deux vis de serrages servent au
serrage.
Ne jamais effectuer de réglage
lorsque le porte plaquette est
serré ! Ne jamais forcer le
réglage ! Il y a risque de
détérioration des pièces de réglage.
Le vernier chromé mat permet une lecture
exacte du réglage fin. Les pièces de régla-
ge sont conçues avec une course limitée.
Le réglage de base du porte plaquette
de finition s'effectue comme celui du
porte plaquette d'ébauche.
Pour le réglage fin, procéder comme suit :
1. Desserrer la vis de serrage
2. Positionner l'arête de coupe sur le dia-
mètre recherché avec le vernier
Une division sur l'échelle représente
un réglage de diamètre d'une valeur
de 0,01 mm. La valeur la plus petite
lisible au diamètre est de 0,002 mm
grâce à l'échelle Nonius. La rotation
du vernier dans le sens des aiguilles
d'une montre augmente le diamètre.
Pour le réglage fin, une course de rég-
lage de ± 1 mm au diamètre est fixée.
2.1 Augmenter le diamètre :
Positionner à la valeur souhaitée
sur l'échelle.

7. Accessoires

Aucun accessoire n'est livré avec l'outil. Les accessoires sont à commander séparément.
Clés de service pour fixation de plaquettes de coupe
Torx / Type Couple de rotation, Nm
T 8 / H
T 15 / H
Clé dynamométrique (couple de rotation fixe) :
T 8 / H
T 15 / H
18
"
est
ß
"
1,2
3,0
1,2
3,0

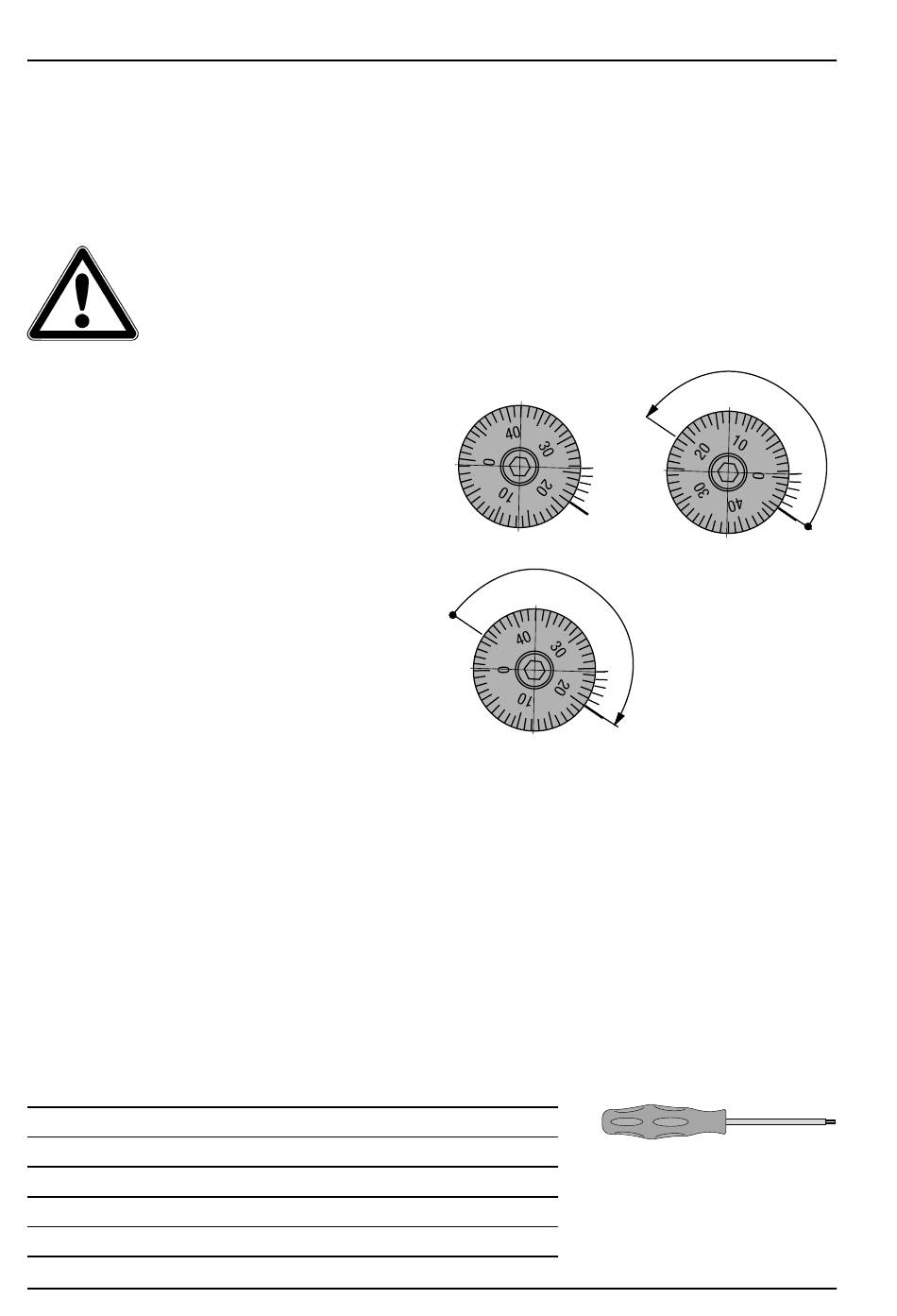

2.2 Réduire le diamètre:
Relever la valeur affichée au
réglage (Fig. 4, Exemple: Valeur à
l'échelle 21). Retour en rotation
arrière vers la gauche d'une
demie valeur (Fig. 4b), réglage à
une nouvelle valeur (Fig. 4c,
Exemple: Valeur à l'échelle 20).
3. Serrer la vis de serrage
serrage : voir données techniques.
a)
c)
.
Grâce à un revêtement de surface particu-
lier, les pièces mobiles sont protégées con-
tre les effets de frottement et de corrosion.
No de cde.
115 590
115 664
415 514
415 510
ß
. Couple de
b)

6. Maintenance

Sans maintenan-
ce !
Fig. 4
Type H
