Bei der Zerspanung muss mit dieser
Klemmschraube der Schieber und die
Verstellmutter über das Spannstück
geklemmt sein. Vor und nach jedem
Feinverstellvorgang muss diese
Klemmung betätigt werden.
"
Die Skala der Verstellspindel ist um
90° verdreht zur Werkzeugklemmung
angeordnet. Zur Bedienung beider
Funktionen ist nur ein Bedienungs-
schlüssel erforderlich. Beim Ausdreh-
werkzeug 401 011 wird mit zwei
Klemmschrauben geklemmt.
Durchmesserfeinverstellung
nicht in geklemmtem
Zustand vornehmen! Beim
Verstellen keine Gewalt
anwenden! Verstellteile werden sonst
beschädigt.
Die mattverchromte Skala erlaubt ein
exaktes Ablesen der Durchmesserfein-
verstellung. Die Verstellteile sind mit
einer Wegbegrenzung versehen.
Die grobe Einstellung erfolgt wie beim
Einstellen des Plattenhalters zum
Schruppen.
Bei der Feineinstellung ist wie folgt vor-
zugehen:
1. Klemmschraube
2. Schneide durch Drehen der Skala
auf Durchmesser einstellen. Ein
Teilstrich auf der Skala entspricht
einer Durchmesserverstellung von
0,01 mm. Kleinster ablesbarer Wert
über Nonius 0,002 mm im Durch-
messer. Eine Drehung im Uhrzeiger-
sinn bewirkt eine Zustellung im
Durchmesser. Für die Feinverstellung
ist ein Verstellweg von ± 1 mm im
Durchmesser festgelegt.
ß
lösen
"
2.1 Durchmesser vergrößern:
Skala um den gewünschten Wert
nachstellen.
2.2 Durchmesser verkleinern:
Den am Werkzeug eingestellten

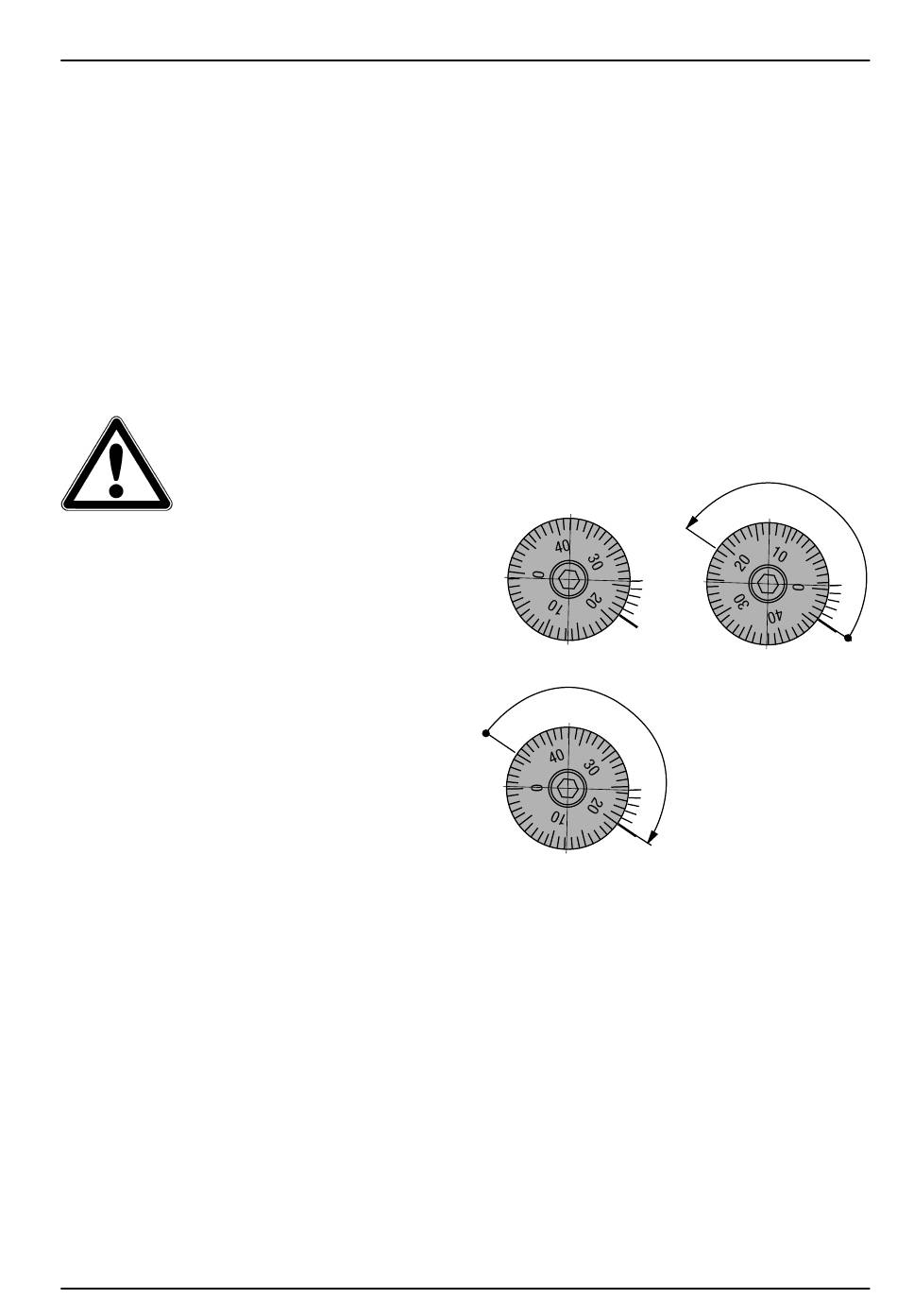

Wert ermitteln (Abbildung 4a,
Beispiel: Skalenwert 21).
Skala um ca. eine halbe Um-
drehung zurückdrehen, Drehrich-
tung links (Abbildung 4b) neuen
Wert einstellen (Abbildung 4c,
Beispiel: Skalenwert 20)
3. Klemmschraube
drehmoment siehe technische Daten.
a)
c)

6. Wartung

Keine Wartung!
Durch eine spezielle Oberflächenbehand-
lung erhalten die beweglichen Teile einen
Gleiteffekt und einen Korrosionsschutz.
