italiano
SP
SP 10

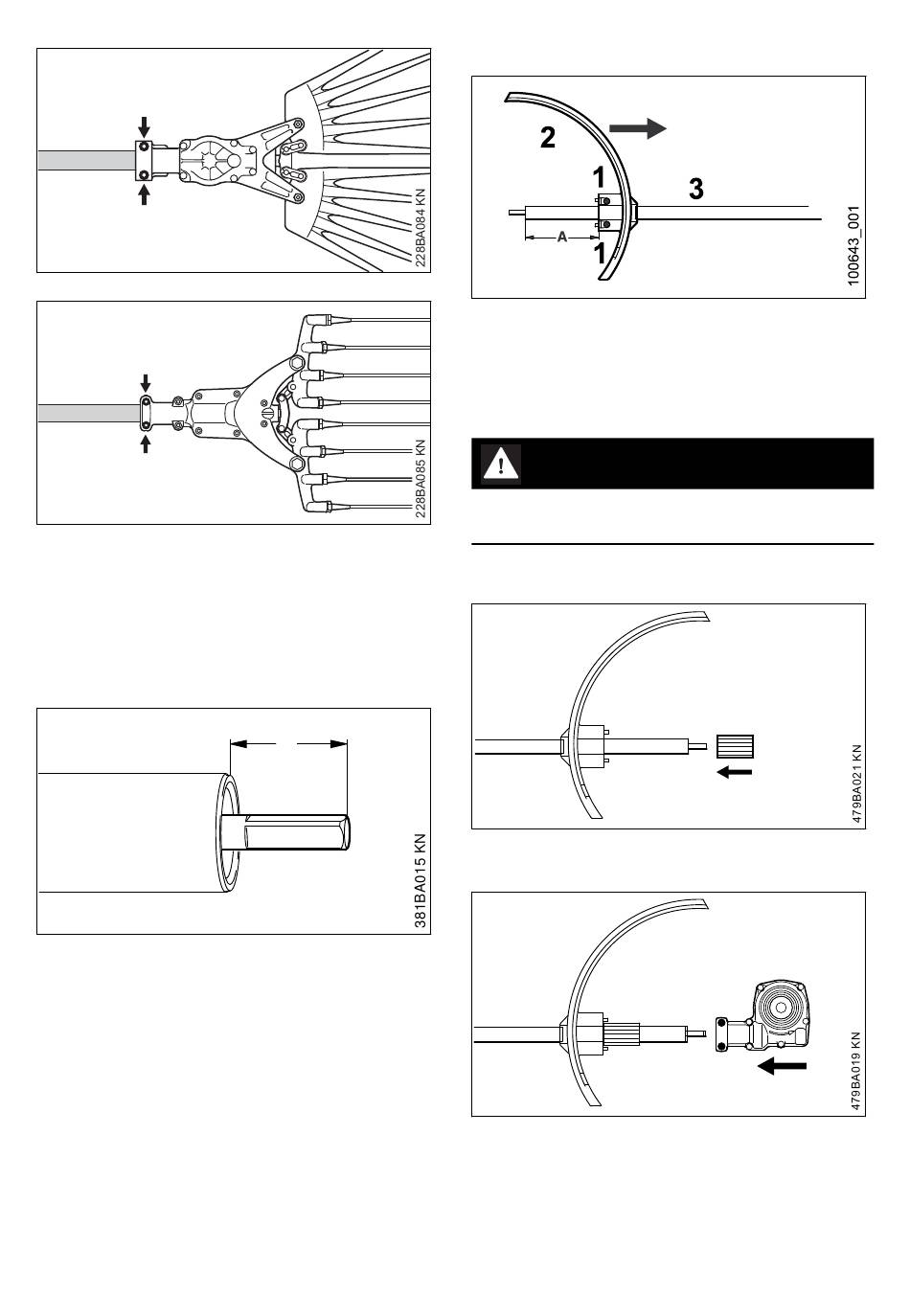

► Allentare sull'apparecchiatura di base le viti di
bloccaggio (frecce) della scatola riduttore,
senza svitarle completamente
► Sfilare il riduttore dallo stelo
Se sfilando il riduttore l'albero motore scivolasse
dallo stelo:
► spingere l'albero motore nello stelo
L'albero motore può sporgere dallo stelo solo
di L = 22 mm (7/8 in.).
Se la misura (L) non è raggiunta:
► Girare lentamente l'albero motore con una leg‐
gera pressione fin quando è possibile infilarlo
alla misura indicata
64
L
9.2 Montaggio del riparo
► Spostare il riparo (2) sullo stelo (3) fino alla
distanza (A) di 125 mm
► Orientare il riparo (2) in modo che risulti verti‐
cale e che il perno di fissaggio (freccia) sullo
stelo sia perpendicolare rivolto verso l'alto
► Serrare appena le viti di bloccaggio (1)
AVVERTENZA
Non deve essere più possibile girare il riparo
sullo stelo.
9.3 Montaggio del riduttore
► Calzare la bussola (4) fino all'arresto sullo
stelo (3)
► Allentare le viti di bloccaggio (5)
► Calzare il riduttore (6) sullo stelo (3) girando il
riduttore leggermente a destra e a sinistra.
9 Impiego con KA
4
3
5
3
6
5
0458-486-9421-A
