deutsch
HINWEIS
Das Getriebe darf sich auf dem Schaft nicht
mehr verdrehen lassen.

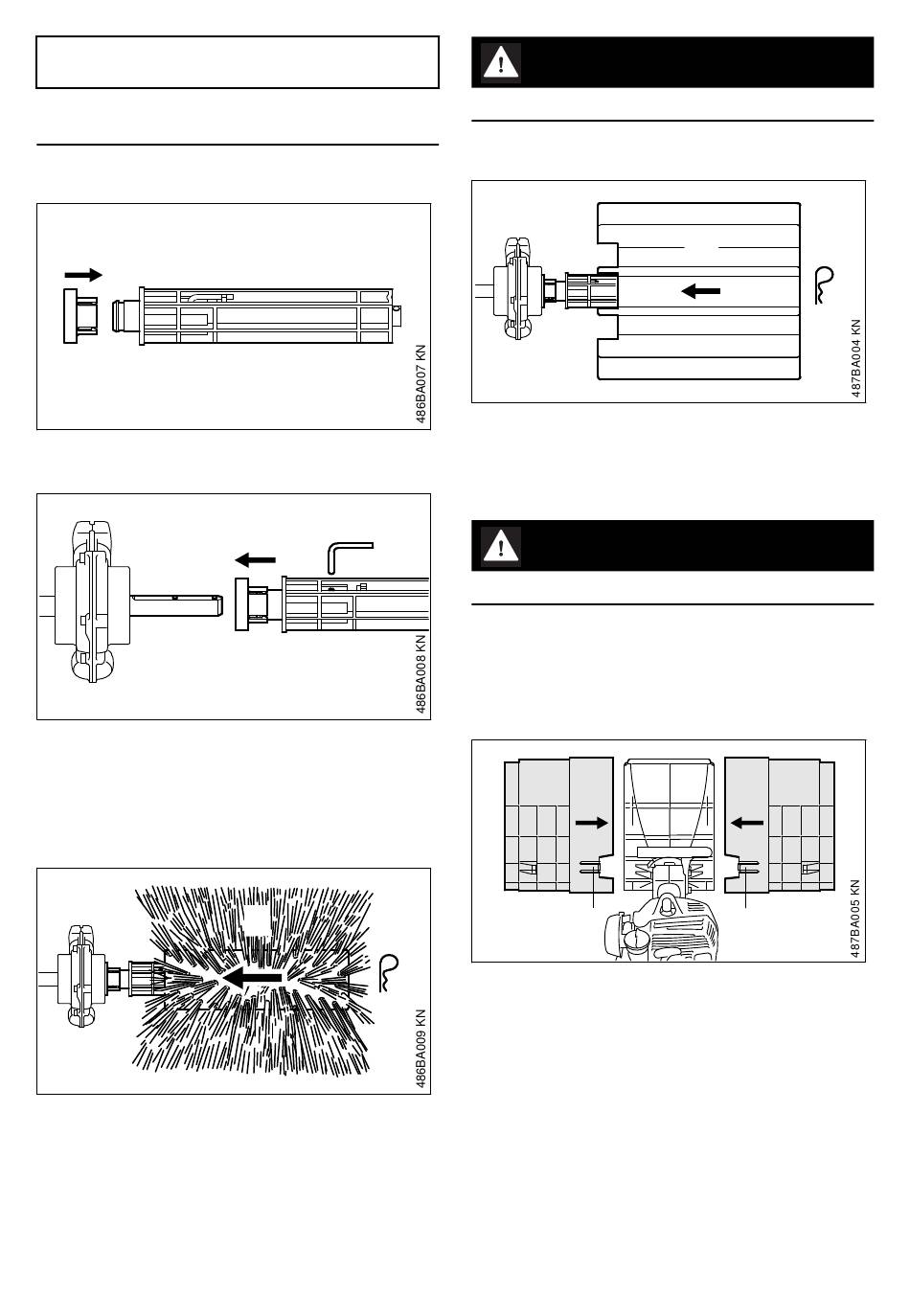

7.4 MultiWerkzeug anbauen
1
► Wickelschutz (1) fest bis zum Anschlag auf die
Welle (2) stecken
3
► Welle (2) bis zum Anschlag auf die Antriebs‐
welle (3) schieben
► Bolzen (4) in die Welle und durch die Antriebs‐
welle stecken und einrasten
7.5 Kehrbürsten anbauen
2
► Kehrbürste (5) auf die Welle (2) stecken
► Federstecker (6) in die Bohrung am Ende der
Welle einstecken und flach anlegen
► andere Kehrbürste in gleicher Weise montie‐
ren
10
2
4
2
5
6
WARNUNG
Immer beide Kehrbürsten montieren!
7.6 Kehrwalzen anbauen
2
► Kehrwalze (5) auf die Welle (2) stecken – wie
abgebildet
► Federstecker (6) in die Bohrung am Ende der
Welle einstecken und flach anlegen
► andere Kehrwalze in gleicher Weise montieren
WARNUNG
Immer beide Kehrwalzen montieren!
7.7 Schutzverbreiterung
Die Schutzverbreiterung gehört zum Lieferum‐
fang der Kehrbürste und ist für die Kehrwalze als
Sonderzubehör erhältlich.
1
Linke und rechte Schutzverbreiterung unter‐
scheiden sich.
7.7.1 Schutzverbreiterung anbauen
► Schutzverbreiterung rechts auf den Schutz
aufstecken, oben und unten bis zum Anschlag
aufschieben und Lasche (1) einrasten
► Schutzverbreiterung links auf den Schutz auf‐
stecken, oben und unten bis zum Anschlag
aufschieben und Lasche (1) einrasten
7.7.2 Schutzverbreiterung abbauen
► Lasche (1) mit dem Kombischlüssel ausrasten
und Schutzverbreiterung abziehen
7 MultiWerkzeug anbauen
5
1
0458-486-9421-A
