7 Montage de l'outil MultiSystème
AVIS
Le réducteur ne doit plus pouvoir tourner sur le
tube.

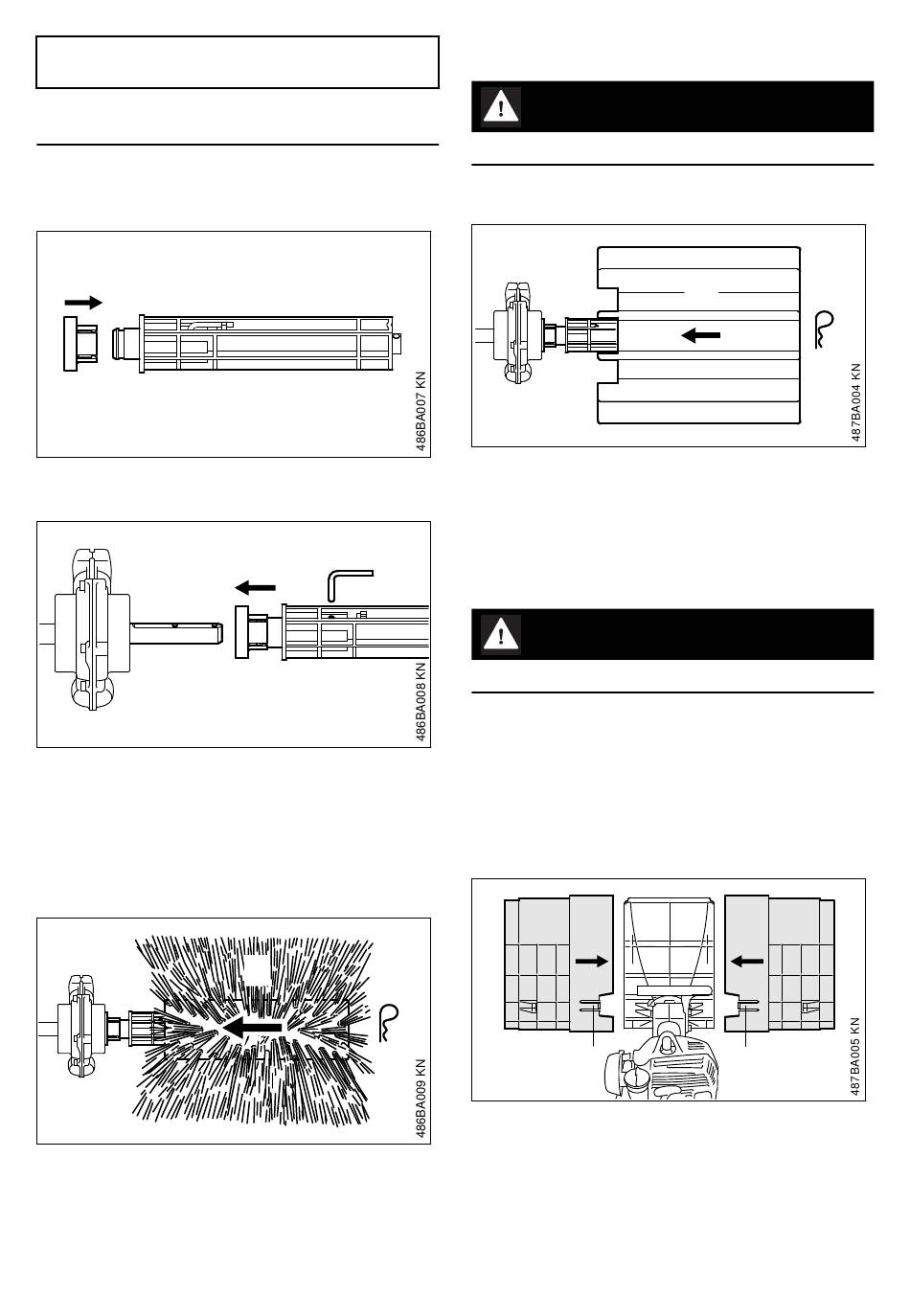

7.4 Montage de l'outil MultiSys‐
tème
1
► Enfoncer fermement le déflecteur (1) sur l'ar‐
bre (2), jusqu'en butée.
3
► Glisser l'arbre (2) sur l'arbre d'entraîne‐
ment (3), jusqu'en butée.
► Introduire la goupille (4) dans l'arbre et à tra‐
vers l'arbre d'entraînement et la faire enclique‐
ter.
7.5 Montage des brosses
2
► Glisser la brosse (5) sur l'arbre (2).
► Introduire la goupille élastique (6) dans le trou
prévu à l'extrémité de l'arbre et appliquer son
anneau à plat.
0458-486-9421-A
2
4
2
5
6
► Monter l'autre brosse en procédant de la
même manière.
AVERTISSEMENT
Toujours monter les deux brosses !
7.6 Montage des rouleaux racleurs
2
► Glisser le rouleau racleur (5) sur l'arbre (2) –
comme montré sur l'illustration.
► Introduire la goupille élastique (6) dans le trou
prévu à l'extrémité de l'arbre et appliquer son
anneau à plat.
► Monter l'autre rouleau racleur en procédant de
la même manière.
AVERTISSEMENT
Toujours monter les deux rouleaux racleurs !
7.7 Élargisseurs de capot protec‐
teur
Les élargisseurs de capot protecteur font partie
de l'équipement livré avec le balai brosse. Par
contre, pour le balai racleur, ils sont livrables
seulement comme accessoires optionnels.
1
Les élargisseurs de capot protecteur gauche et
droit sont différents.
français
5
6
1
