9 Verwendung mit KA
SP
SP 10

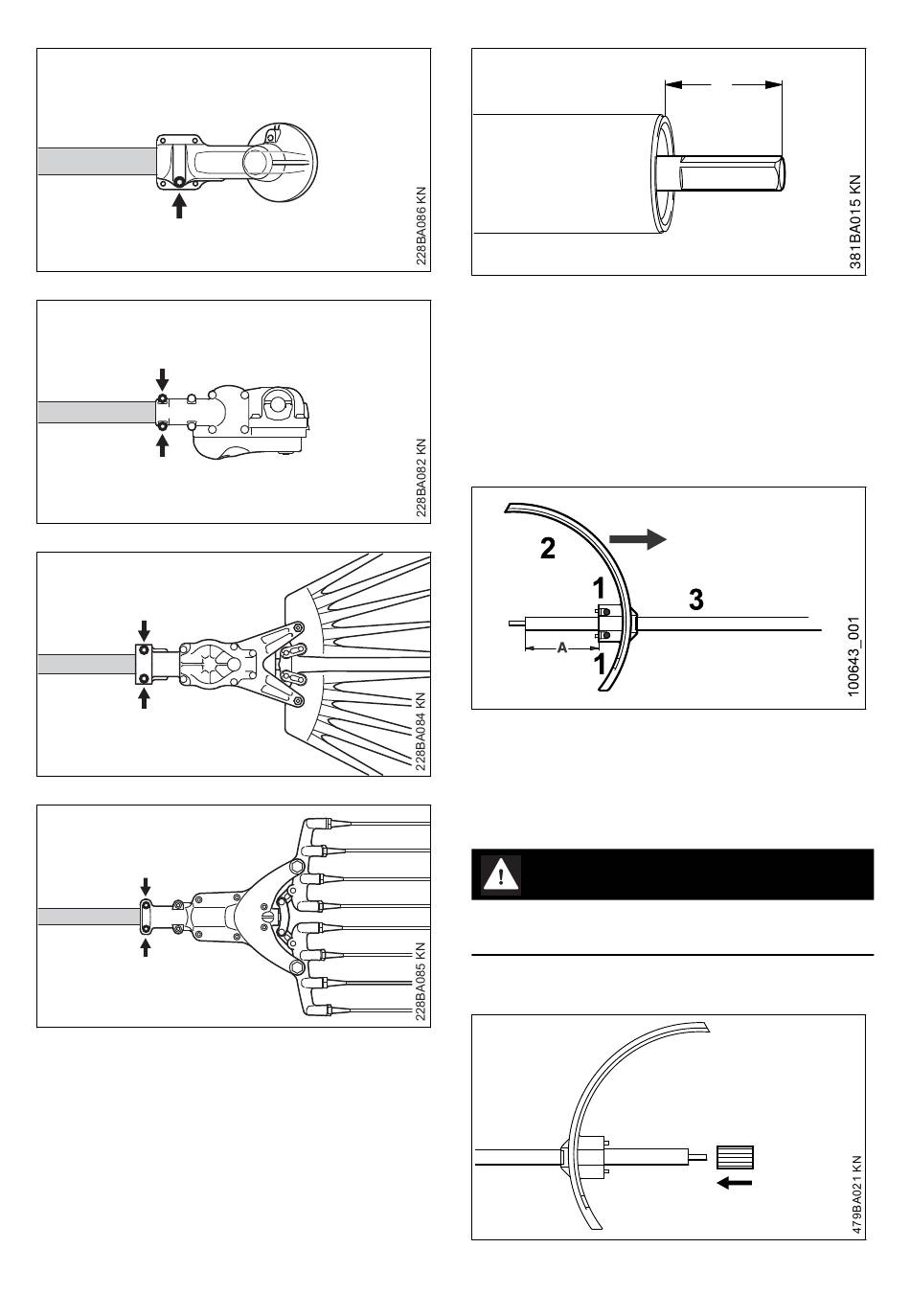

► am Basis-Motorgerät die Klemmschrau‐
ben (Pfeile) am Getriebegehäuse lösen – nicht
herausdrehen
► Getriebe vom Schaft abziehen
Wenn die Antriebswelle beim Abziehen des
Getriebes aus dem Schaft gleitet:
► Antriebswelle in den Schaft schieben
0458-486-9421-A
FS
HT
Die Antriebswelle darf nur L = 22 mm (7/8 in.)
aus dem Schaft ragen.
Wenn das Maß (L) nicht erreicht wird:
► Antriebswelle unter leichtem Druck langsam
drehen, bis sie sich auf das angegebene Maß
einschieben lässt
9.2 Schutz anbauen
► Schutz (2) so weit auf den Schaft (3) schieben
bis der Abstand (A) 125 mm beträgt
► Schutz (2) so ausrichten, dass dieser senk‐
recht steht und der Fixierzapfen (Pfeil) am
Schaft senkrecht nach oben weist
► Klemmschrauben (1) leicht anziehen
WARNUNG
Der Schutz darf sich auf dem Schaft nicht mehr
verdrehen lassen.
9.3 Getriebe anbauen
