FR
ATTENTION –
Afin d'éviter une boucle de terre (pouvant provoquer des problèmes de communication), le blindage des câbles
A
Ethernet doit être connecté à la prise RJ45 d'un côté seulement, l'autre côté du blindage devant être laissé isolé. Pour ce faire,
sertissez le blindage du câble Ethernet sur les connecteurs RJ45 à une extrémité seulement de chaque câble.
Trois topologies de connexion Ethernet au routeur sont possibles :
Ring configuration
La configuration en anneau est la meilleure façon de raccorder les unités afin de pouvoir atteindre les onduleurs en cas de défaillance
d'un seul onduleur.
Si les onduleurs sont raccordés par un interrupteur de réseau avec une topologie en anneau, il est recommandé d'activer le protocole
SPT sur l'interrupteur.
Sur chaque configuration de raccordement, la longueur maximale du câble doit être de 100 m entre onduleur -onduleur et onduleur - interrupteur.
Veuillez vous reporter aux documents Aurora Vision disponibles sur le site Web FIMER pour plus d'informations sur la création d'un
compte Aurora Vision pour la surveillance et la gestion à distance d'équipements solaires installés.

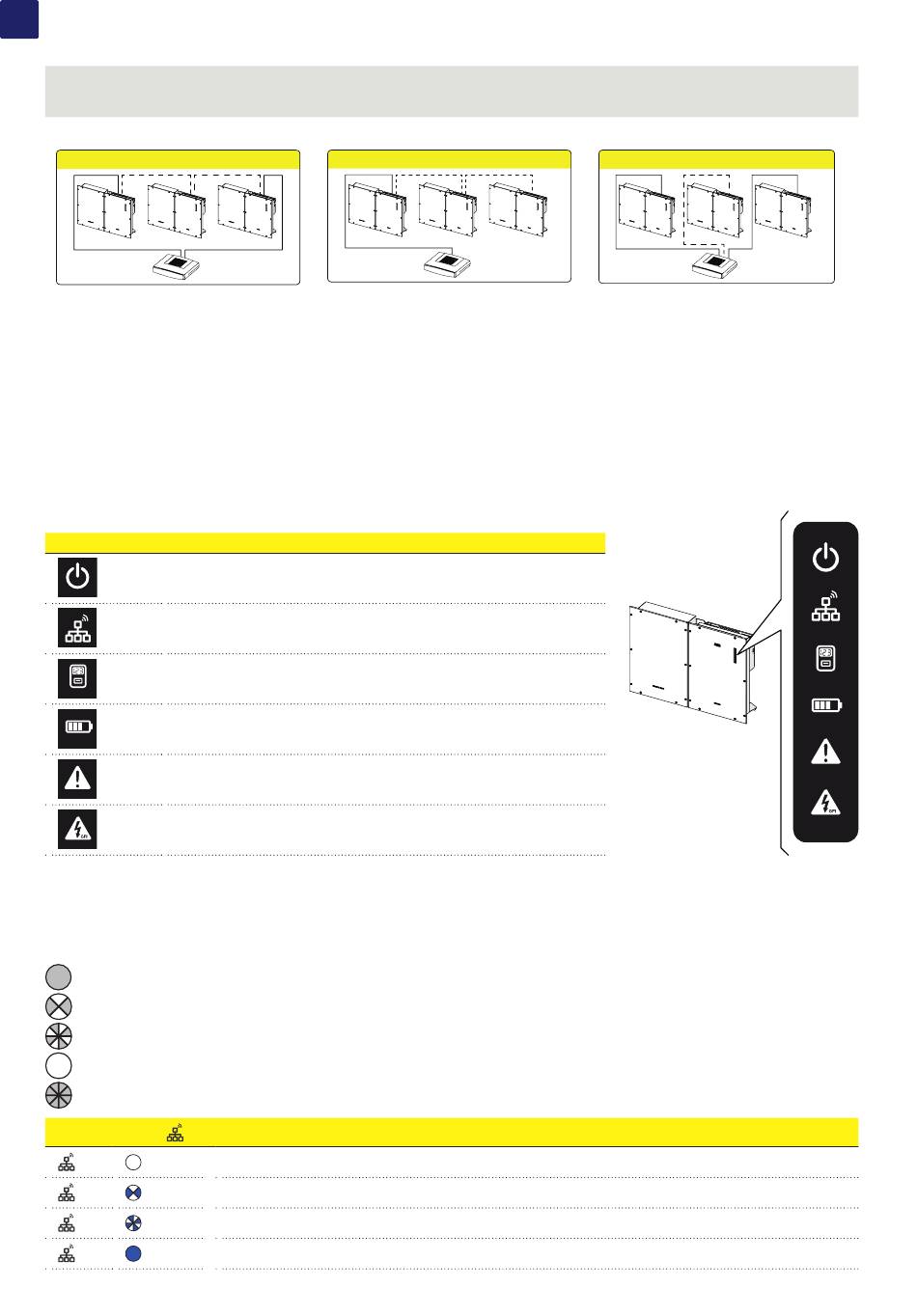

16. Description du synoptique

Les fonctions du synoptique (03) sur l'onduleur sont décrites ci-dessous.
Synoptic icon
Description
Indique le statut du raccordement de l'onduleur au réseau
Indique le statut des lignes de communication wifi ou ETHERNET
Statut de communication avec le compteur externe
Statut de communication avec les batteries
Indique que l'onduleur a détecté une anomalie. Le type de problème est
mis en évidence dans l'interface utilisateur Web.
La LED « GFI » (défaut de terre) indique que l'onduleur a détecté un
défaut de terre dans le générateur photovoltaïque côté CC.
Les icônes du synoptique (03) sur le panneau avant peuvent se comporter de différentes façons selon l'état de fonctionnement de
l'onduleur.
Toutes les combinaisons d'activation d'icône possibles sont répertoriées dans le tableau ci-dessous. Chaque icône peut notamment se
comporter des façons suivantes :
=Icône allumée
= Icône clignotante (lent)
= Icône clignotante (rapide)
= Icône éteinte
= L'une quelconque des conditions décrites ci-dessus
Statut de l'icône
26
ROUTER
État de fonctionnement
Sans fil non configuré et/ou câble Ethernet non connecté
Recherche des réseaux sans fil disponible en cours
Essai de raccordement à un réseau (wifi ou Ethernet)
L'onduleur est raccordé au réseau par wifi ou Ethernet.
Daisy chain configuration
ROUTER
Star configuration
ROUTER
