• Retirez le capot de protection du connecteur de
l'antenne wifi (22) situé dans la partie inférieure
du système REACT2-UNO (02) et installez
l'antenne wifi (fournie dans la boîte du système
REACT2-UNO) en la vissant dans le connecteur
correspondant.
• Pour effectuer les raccordements électriques,
portez des vêtements et/ou un équipement de
protection individuelle, par exemple des gants
isolants.
• Procédez à l'installation du compteur énergétique
ABB.
7. Instruction de montage - systèmes multibatteries
VEUILLEZ LIRE LE MANUEL –
E
est possible d'installer le système REACT2-BATT séparément et à plus grande distance en utilisant le kit de câblage « REACT2-XL-
CABLE-KIT » (câble de 2 mètres de long).

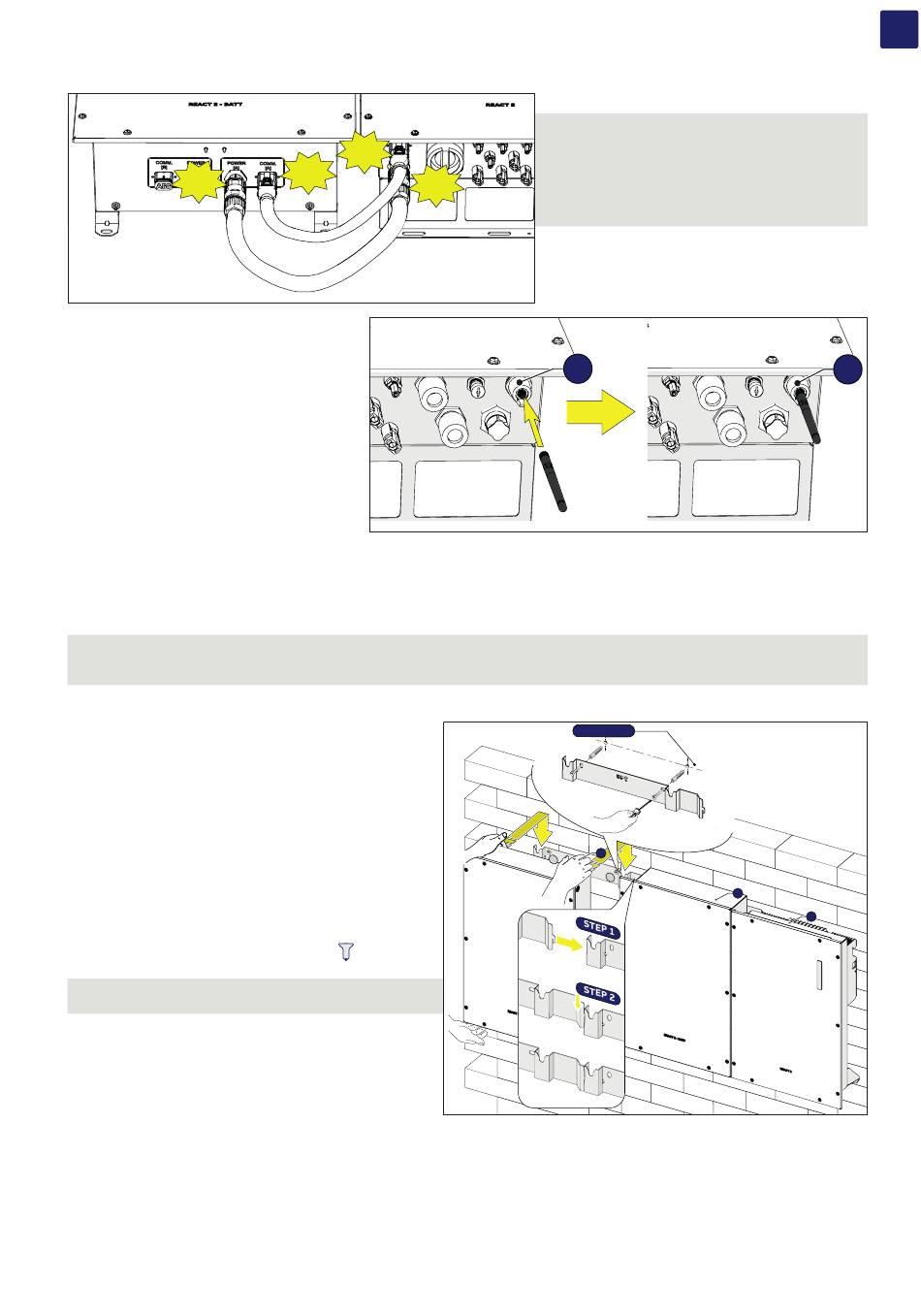

• Positionnez le support REACT2-BATT (20) du deuxième système REACT2-BATT pour qu'il soit parfaitement de niveau sur le mur
et utilisez-le comme gabarit de perçage. Pour aligner
les supports des deux systèmes REACT2-BATT (en cas
d'installation côte à côte), utilisez le point de référence et
procédez comme indiqué sur l'image.
• L'installateur est responsable du choix du type approprié
d'ancrage à vis pour les points de fixation. Le choix doit
se base sur le type de support (mur, châssis ou autre
support), le type d'ancrage à utiliser et leur capacité à
supporter 4 fois le poids de l'onduleur (4x50 kg=200 kg).
Selon le type d'ancrage choisi, percez les 2 trous B
nécessaires pour monter le support.
• Fixez le support REACT2-BATT (20) au support.
• Soulevez le système REACT2-BATT jusqu'au support et
insérez les têtes des deux points d'ancrage (qui se trouvent à
l'arrière de l'unité de batterie) dans les fentes
(20).
LEVAGE –
Risque de blessure due au poids de
U
l'équipement.
• Fixez la partie inférieure du système REACT2-BATT au mur
à l'aide des deux points de fixation murale (26) (trous de
11 mm de diamètre).
Click
Click
Click
La procédure concerne l'installation côte à côte du système REACT2-BATT. Alternativement, il
sur le support
ATTENTION –
Pour
écarter
A
choc électrique et d'endommagement de la batterie
(signalé par l'erreur E097), toutes les opérations
de câblage doivent être effectuées avec le courant
alternatif débranché et le Interrupteur-sectionneur
CC en position OFF. Les appareils défectueux sont
considérés comme hors garantie.
• Raccordez les deux câbles de batterie entre l'onduleur
et l'unité de batterie (fournis dans la boîte du système
REACT2-BATT).
• Tirer sur chaque câble pour en vérifier la tenue.
22
2 x
9 mm
Ø
20
B
B
FR
tout
risque
de
22
21
02
13
