25

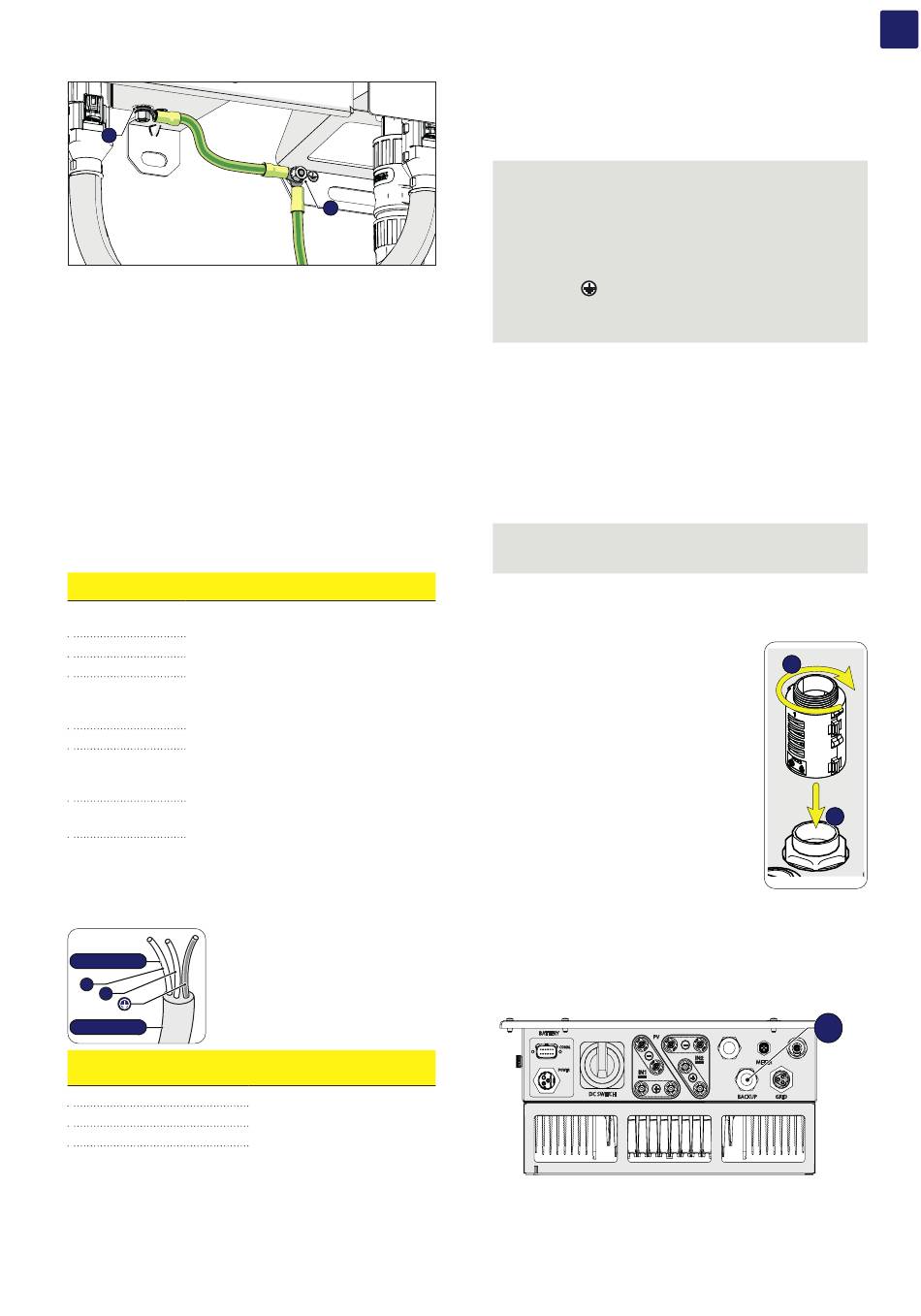

11. Câble de sauvegarde et
dispositifs de protection
Disjoncteur
de
protection
sectionneur CA) et section de câble (sortie BACKUP)
Pour protéger la connexion CA pour la sortie de sauvegarde
de l'onduleur, nous recommandons l'installation d'un appareil
de protection contre les surintensités et les fuites ayant les
caractéristiques suivantes :
FIMER déclare que du fait de leur conception, les onduleurs
sans transformateur FIMER n'injectent pas de courants de
défaut de terre continus ; il n'est donc pas nécessaire d'installer
une protection différentielle en aval de l'onduleur de modèle B
conformément à la norme CEI 60755 / A 2.
REACT2-UNO-3.6/5.0
Disjoncteur automatique avec protection
Modèle
thermique-magnétique différentielle
Tension nominale 230 Vac
Courant nominal
32 A
Caractéristique
de protection
B/C
magnétique
Nombre de pôles
2
Type de
protection
A/AC
différentielle
Sensibilité
30 mA
différentielle
Caractéristiques et section du câble (sortie BACKUP)
Câble tripolaire requis. La section du conducteur de ligne CA
doit permettre d'éviter toute déconnexion indésirable entre
l'onduleur et le réseau due à une impédance élevée de la ligne
qui raccorde l'onduleur au point d'alimentation.
max 4 mm²
L
N
10 ÷ 17 mm
Section du conducteur
de ligne (mm²)
1.5
2.5
4
Les valeurs sont calculées en fonction de la puissance nominale,
en tenant compte des éléments suivants :
1. une perte de puissance de dépassant pas 1 % le long de la ligne.
2. câble en cuivre, avec une isolation en caoutchouc HEPR,
placé à l'air libre
11
de
charge
(interrupteur-
Longueur maximale du
conducteur de ligne (mt)
6 m
11 m
19 m
12. Raccordement de sortie
de sauvegarde (CA)
AVVERTISSEMENT –
Avertissement ! Avant d'effectuer
B
l'une des opérations décrites ci-dessous, veillez à ce que
la ligne CA en aval de l'onduleur ait été correctement
déconnectée.
AVVERTISSEMENT –
Avertissement
B
convertisseurs FIMER doivent être raccordés à la terre
(PE) via la borne étiquetée comme étant la terre de
protection
, au moyen d'un câble dont le conducteur est
de la section appropriée et pour le courant de défaut de
terre maximal auquel le système de génération peut être
soumis
Le système REACT2 est équipé d'une sortie CA BACKUP qui
peut être activée de deux façons différentes :
• Mode Backup (Sauvegarde) : AUTO
Activation automatique en cas de perte d'alimentation (panne
d'électricité)
• Mode Backup : External Control (Commande externe)
Utilisé pour activer la sortie :
-Signal/commande
externe
communication et de commande (16), borne 1-3).
Le choix du mode Backup est effectué pendant la procédure de
l'assistant de mise en service.
VEUILLEZ LIRE LE MANUEL –
E
document « REACT2-Backup output use » sur le site
FIMER pour plus d'informations.
Pour raccorder la sortie BACKUP de l'onduleur, 3 raccordements
sont nécessaires : terre, neutre et phase. Dans tous les cas, le
raccordement de l'onduleur à la terre est obligatoire.
• Installez le filtre (fourni avec l'onduleur) sur
le serre-câble du côté interne de la sortie CA
(BACKUP) (16) (côté à l'intérieur du système
REACT2-UNO).
L'installation est effectuée :
- (A) Positionnez le filtre sur le côté interne
du serre-câble.
- (B) Vissez le filtre sur le filetage du serre-
câble.
• Insérez le câble de sauvegarde dans le système REACT2
en utilisant le serre-câble de la sortie CA (BACKUP)
(16) (M25 avec toron) et effectuez les raccordements
au bornier à vis de la sortie CA (BACKUP) (42).
Utilisez un câble tripolaire de la section adéquate et vérifiez le
serrage du serre-câble de la sortie CA(BACKUP) (16) à la fin
de l'installation.
BATTERY
PV
COMM.
POWER
DC SWITCH
Pour tous les modèles, le raccordement est effectué avec le
bornier de la sortie CA (42).
• Dénudez 10 mm de gaine des câbles, puis insérez le câble
dans l'onduleur, en le faisant passer par le serre-câble de
!
Les
(bornier
du
signal
de
Reportez-vous
au
b
a
16
METER
BACKUP
GRID
FR
21
