FR
17. Mise en service
ATTENTION –
Avant de procéder à la mise en service, vérifiez que vous avez effectué les vérifications suivantes :
A
-Vérifiez que le raccordement et la polarité des entrées CC sont corrects et que le raccordement des câbles de sortie CA et de
terre est correct.
-Vérifiez que le raccordement des câbles d'alimentation et de signal entre les systèmes REACT2-UNO et REACT2-BATT est
correct.
-Vérifiez la barrière d'étanchéité des conduites de câble et les connecteurs rapides installés pour éviter toute déconnexion
accidentelle et/ou maintenir l'indice de protection environnementale IP65.
La mise en service s'effectue par connexion wifi à l'interface utilisateur Web interne du système REACT2. La configuration initiale du
système REACT2 doit donc être effectuée avec une tablette, un ordinateur portable ou un Smartphone avec une connexion wifi.
Pour établir la connexion et faire fonctionner le système REACT2, il est nécessaire de mettre l'onduleur sous tension en connectant son
entrée à la tension CC des panneaux photovoltaïques ou à sa sortie au réseau CA.
• Alimentez l'onduleur avec une tension d'entrée CC depuis le générateur photovoltaïque et/ou par l'intermédiaire de la tension CA du
réseau.
ATTENTION –
Lorsque le système est alimenté par le générateur photovoltaïque (CC), vérifiez que le rayonnement est stable et
A
adéquat pour mener à bien la procédure de mise en service du système REACT2.
• Phase de pré-mise en service 1 - Raccordement au réseau wifi local
APPAREIL UTILISÉ TABLETTE/SMARTPHONE

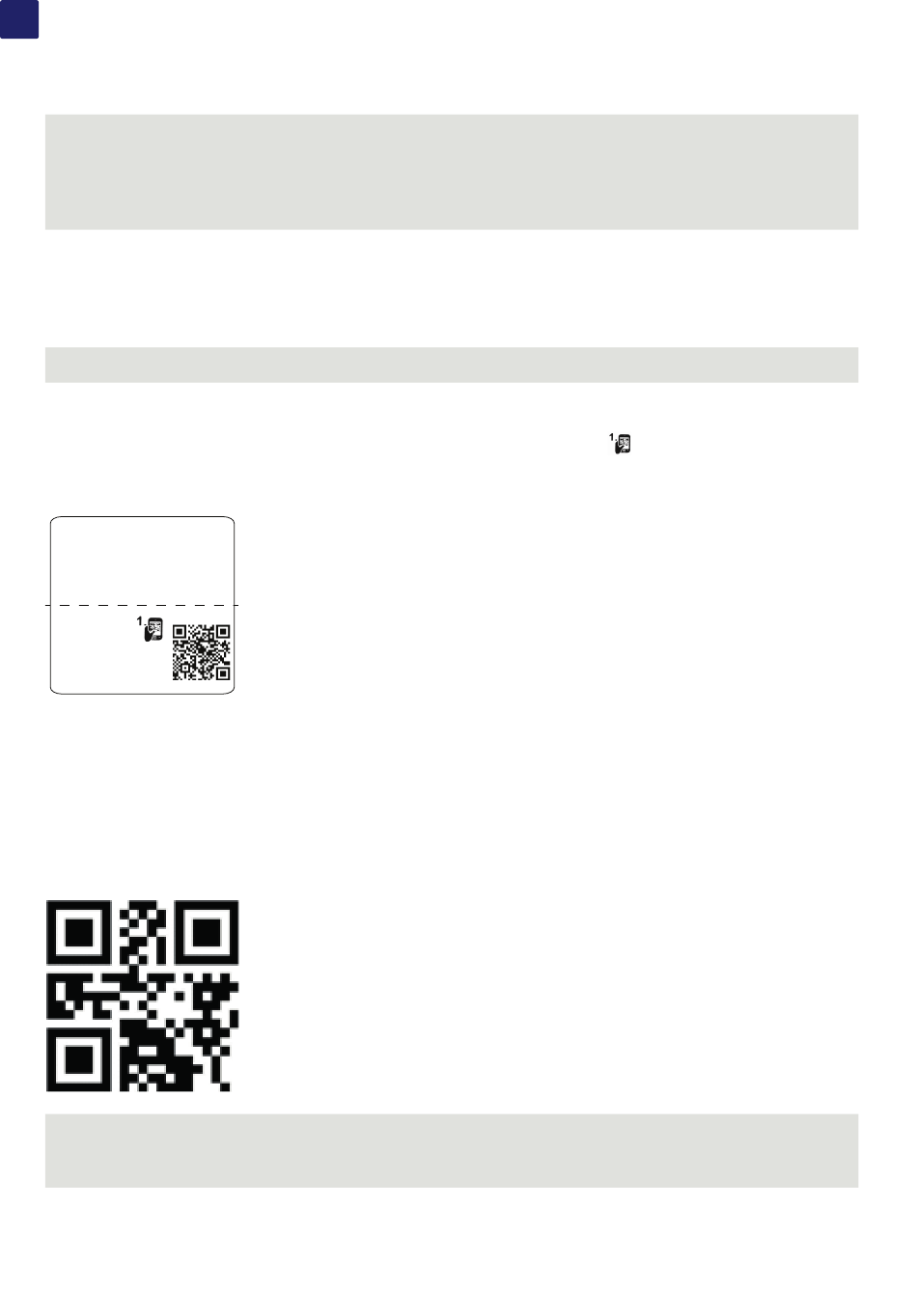

Après la mise sous tension, lancez un lecteur QR et SCANNEZ le code QR portant la marque
du côté droit de l'onduleur et connectez-vous au réseau de l'onduleur (appuyez sur Connect).
Le nom du réseau wifi créé par le système avec lequel la connexion doit être établie, sera :
ABB-XX-XX-XX-XX-XX-XX (où le X représente l'adresse MAC)
Une fois cette étape effectuée, attendez 10 secondes pour permettre la connexion au WLAN.
SN WLAN: SSSSSSSSSS
PN WLAN: PPP.PPPPP.PP
MAC: XX:XX:XX:XX:XX:XX
Remove and apply
on the Quick
installation guide
SN Inverter: SSSSSSSSSS
MAC: XX:XX:XX:XX:XX:XX
PK: KKKK-KKKK-KKKK-KKKK
- APPAREIL UTILISÉ ORDINATEUR PORTABLE
Activez la connexion sans fil sur l'appareil que vous utilisez pour la mise en service et recherchez
le réseau ABB-XX-XX-XX-XX-XX-XX, où « X » est un chiffre hexadécimal de l'adresse MAC (l'adresse MAC est indiquée sur l'étiquette
« wireless identification label » sur le côté de l'onduleur).
Lorsque vous y êtes invité, saisissez la « clé produit » (PK), y compris les tirets. Exemple : 1234-1234-1234-1234 comme mot de passe
réseau.
• Phase de pré-mise en service 2 - Accès à l'IU Web interne
- APPAREIL UTILISÉ TABLETTE/SMARTPHONE
SCANNEZ ce code QR (il figure également dans la brochure « Inverter Pre-Commissioning » à l'intérieur de la boîte du système
REACT2-UNO). Une page de navigateur Interne indiquant la procédure par étapes s'ouvre.
VEUILLEZ LIRE LE MANUEL –
E
l'onduleur, http://192.168.117.1.
VEUILLEZ LIRE LE MANUEL –
E
Safari à partir de la version V.10.2.1
- APPAREIL UTILISÉ ORDINATEUR PORTABLE
Ouvrez une page de navigateur Interne et tapez http://192.168.117.1 dans la barre d'adresse.
28
Les informations figurant dans ce code QR sont l'adresse IP de l'interface utilisateur web de
Navigateurs recommandés : Chrome à partir de la version v.55, Firefox à partir de la version v.50,
sur l'étiquette
