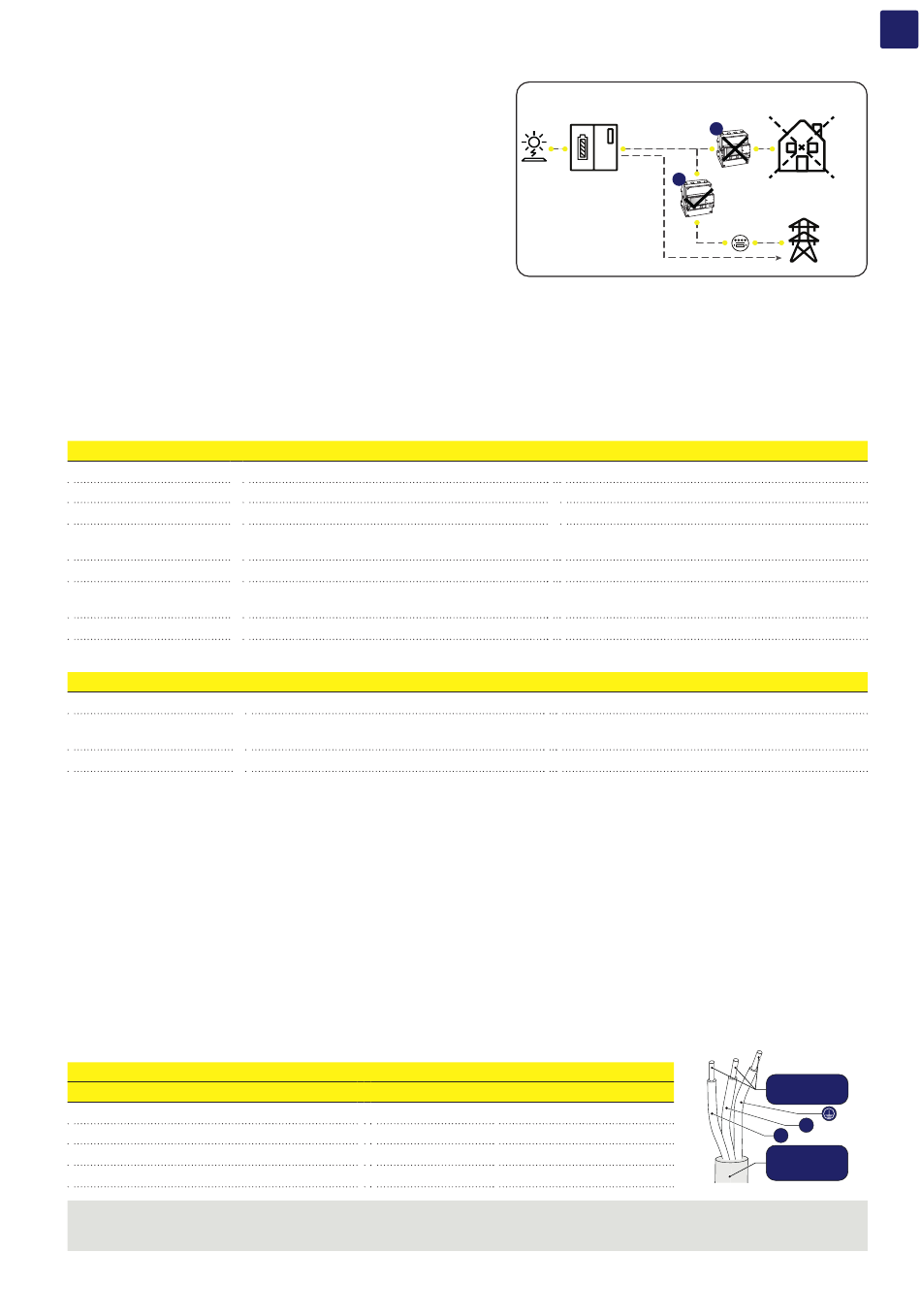

2 - ÉTEINDRE toutes les charges domestiques
Activer le commutateur CC de REACT 2
Éteignez toutes les charges de la maison.
Interface utilisateur du serveur Web et affichage du compteur doit
indiquer le flux d'énergie au réseau avec une valeur positive (par
exemple: + 1000 W) ou un flux d'énergie pour charger la batterie.
- Si aucune puissance n'est affichée (0 W). Le compteur est en
position (B) (FAUX). Installez le compteur dans celui de droite (C).
- Si le signe positif indique que la tension est atteinte, le compteur est dans
la bonne position (C).
9. Câble de ligne et dispositifs de protection
Disjoncteur de protection de charge (interrupteur-sectionneur CA) et section de câble
Il convient de prévoir un appareil ayant les caractéristiques suivantes pour protéger l'onduleur et la ligne de connexion CA contre un
courant maximum et une fuite vers la terre :
Modèle
Tension nominale
Courant nominal
Caractéristique de
protection magnétique
Nombre de pôles
Type de protection
différentielle
Sensibilité différentielle
En cas d'installation d'une protection contre le courant résiduel, l'appareil doit avoir les caractéristiques suivantes :
Nombre de pôles
Type de protection
différentielle
Sensibilité différentielle
FIMER déclare que du fait de leur conception, les onduleurs sans transformateur ABB n'injectent pas de courants de défaut de terre
continus ; il n'est donc pas nécessaire d'installer une protection différentielle en aval de l'onduleur de modèle B conformément à la norme
CEI 60755 / A 2.
Caractéristiques et section du câble de ligne
Pour raccorder l'onduleur au réseau, vous avez besoin de 4 câbles : terre, neutre, phase et mise à la terre de protection externe. Dans
tous les cas, l'onduleur doit être raccordé à la terre .
Le raccordement du câble réseau à l'onduleur s'effectue par le connecteur de sortie CA dédié (17) en procédant comme suit :
• Caractéristiques et section du câble de ligne
• Installation du câble de la contre-pièce de connecteur de sortie CA
• Raccordement du connecteur de sortie CA à l'onduleur
La section du conducteur de ligne CA doit permettre d'éviter toute déconnexion indésirable entre l'onduleur et le réseau due à une
impédance élevée de la ligne qui raccorde l'onduleur au point d'alimentation.
Pour permettre l'installation du câble réseau à l'intérieur du connecteur de sortie CA (20), les sections indiquées sur la figure doivent être
respectées.
Le tableau indique la longueur maximale du conducteur de ligne en fonction de la section du conducteur :
Section du conducteur de ligne (mm²)
1.5
2.5
4
6
VEUILLEZ LIRE LE MANUEL –
E
suivants: 1. une perte de puissance de dépassant pas 1 % le long de la ligne. 2. câble en cuivre, avec une isolation en caoutchouc
HEPR, placé à l'air libre
REACT2-UNO-3.6
Disjoncteur automatique avec protection thermique-magnétique
230 Vac
25 A
B/C
2
A/AC
300 mA
REACT2-UNO-3.6
2
A/AC
300 mA
Longueur maximale du conducteur de ligne (mt)
REACT2-UNO-3.6 REACT2-UNO-5.0
5 m
10 m
16 m
24 m
Les valeurs sont calculées en fonction de la puissance nominale, en tenant compte des éléments
Inverter is ON
Power
flow
REACT2-UNO-5.0
32 A
REACT2-UNO-5.0
-
6 m
10 m
16 m
Power
flow
House consumption
Loads are OFF
B
C
max. 6 mm²
N
L
Ø10÷14mm
FR
19
