Raccordement de la commande de sauvegarde externe
Le système REACT2 est doté d'une sortie CA BACKUP qui peut être activée de deux façons différentes (Auto ou par une commande
externe) réglables par l'interface utilisateur du serveur Web.
Si la commande externe est choisie (bornes BKP), la sortie de sauvegarde est activée lorsque la borne 1 atteint le même potentiel que la
borne 3 (c'est-à-dire positionnement d'un interrupteur pour créer un court-circuit entre les deux bornes).
Raccordement de la télécommande (REM)
La connexion et la déconnexion de l'onduleur au et du réseau peuvent être commandées par une commande externe.
La fonction doit être activée depuis l'interface utilisateur du serveur Web. Si la fonction de télécommande est désactivée, la commutation
de l'onduleur est commandée par la présence des paramètres normaux qui permettent à l'onduleur de se connecter au réseau.
Si la télécommande est activée, le raccordement de l'onduleur au réseau est non seulement commandé par la présence des paramètres
normaux, mais la commutation de l'onduleur dépend également de l'état des bornes REM (borne 2 et borne 4) sur le bornier du signal de
communication et de commande (40).
Lorsque le potentiel de la borne 2 atteint celui de la borne 4 (c'est-à-dire positionnement d'un interrupteur pour créer un court-circuit entre
les deux bornes), l'onduleur est déconnecté du réseau.
Raccordement de sortie +5 V
Sur le bornier de signal de communication et de commande se trouve (21) une tension auxiliaire de +5 V.
L'absorption maximale autorisée à partir de cette tension d'alimentation auxiliaire est de 100 mA.
Raccordement de la ligne de communication série RS485 LOGGER
La ligne de communication série RS485 LOGGER sur le bornier de signal de communication et de commande (40) est réservée au
raccordement de l'onduleur à des appareils de surveillance qui communiquent avec le protocole de communication Modbus. Sur le
bornier de signal de communication et de commande (40) se trouvent deux points de raccordement pour chaque signal de ligne série
(+T/R, -T/R et RTN) de façon à pouvoir effectuer un raccordement en série (« in-out ») de plusieurs onduleurs.
Pour raccorder un système de surveillance à la ligne de communication RS485 LOGGER, il faut d'abord raccorder toutes les unités de la
chaîne en série (« in-out ») en respectant les signaux correspondants, puis activer la résistance de terminaison de la ligne de communication
dans le dernier élément de la chaîne en réglant l'interrupteur de terminaison de ligne RS485-LOGGER (37) (en position ON).
ATTENTION –

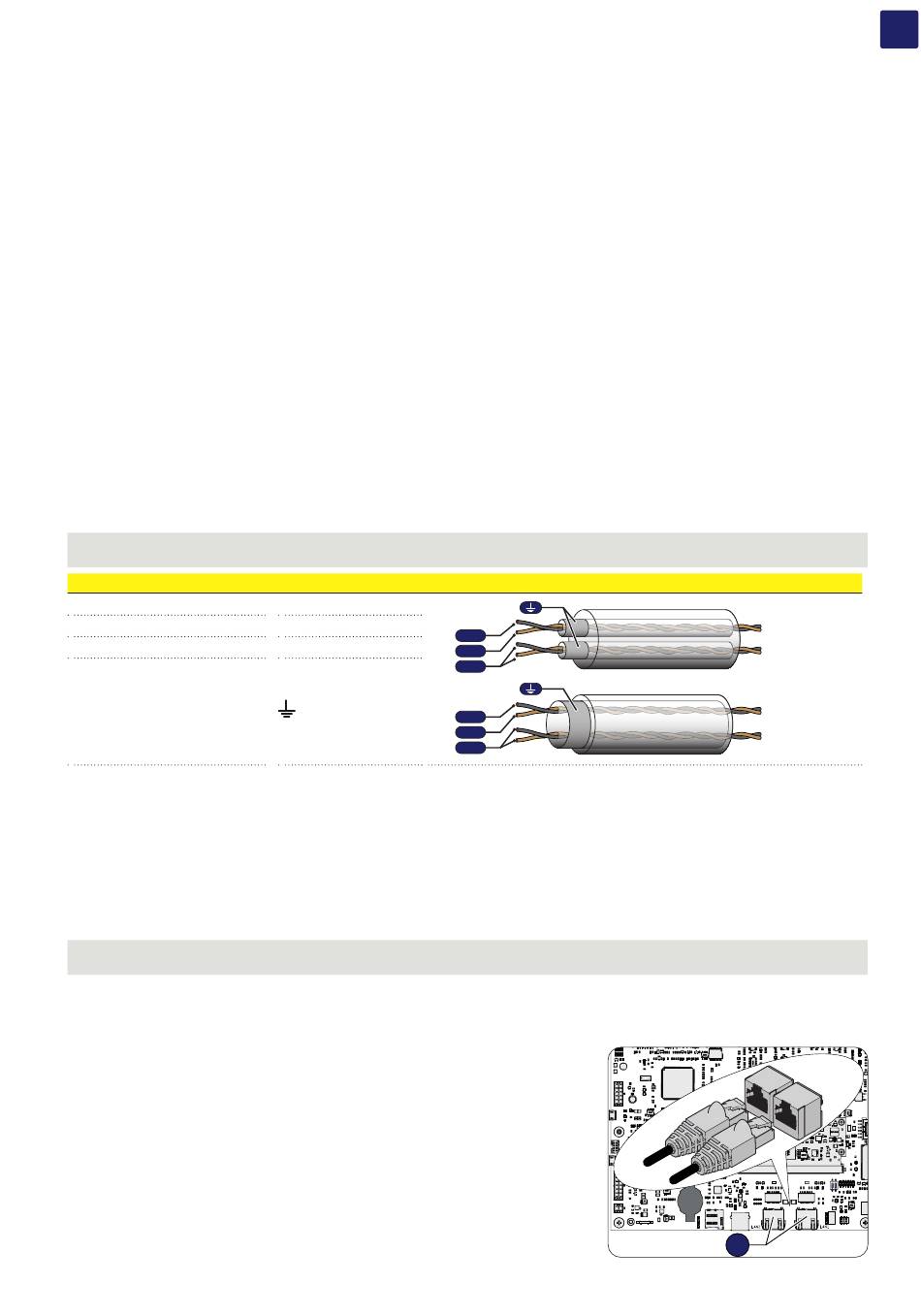

Pour les raccordements longs, il est préférable d'utiliser un câble blindé à paire torsadée ayant des caractéristiques
A
d'impédance de Z0=120 Ohms comme indiqué dans le tableau suivant :
Signal
Données positives
Données négatives
Référence
Blindage
Raccordement du relais configurable (OUTPUT 1 et OUTPUT 2)
L'onduleur est équipé de 2 relais multifonctionnels qui peuvent être activés de façon configurable. Ils peuvent être raccordés à un contact
normalement ouvert (connecté entre la borne NO et le contact commun C) et à un contact normalement fermé (connecté entre la borne
NC et le contact commun C).
Ces relais multifonctionnels peuvent être utilisés dans différentes configurations de fonctionnement qui peuvent être sélectionnées sur
l'interface utilisateur du serveur Web.
Différents types d'appareils (lumineux, sonores, etc.) peuvent être raccordés au relais, s'ils respectent les exigences suivantes :
- Courant alternatif: Tension maximale : 240 Vca/courant maximum : 1 A
- Courant continu: Tension maximale : 30 Vcc/courant maximum : 0,8 A
- Caractéristiques du câble: Section du conducteur entre 0,14 et 1,5 mm2
ATTENTION –
Le contact ALARM ne peut être utilisé qu'avec des systèmes qui assurent un isolement de sécurité supplémentaire
A
au moins (isolement supplémentaire par rapport à la tension d'entrée CC).
Connexion Ethernet
La connexion Ethernet permet un transfert direct des données vers le serveur FIMER à des fins de surveillance.
Lorsque l'onduleur est mis sous tension, des paramètres réseau sont automatiquement définis et l'onduleur commence à transmettre des
données de télémétrie à la plate-forme Aurora Vision® CLOUD.
Le raccordement du câble de communication Ethernet doit être effectué sur des connecteurs spécifiques (30) situés sur la carte de
communication et de commande à l'intérieur du système REACT2-UNO (02). Si l'onduleur
de la centrale doit être raccordé en série ou en anneau, utilisez les deux connecteurs.
Le câble doit être conforme aux caractéristiques suivantes :
- Type de câble : câble de raccordement ou croisé, 100BaseTx, CAT5e (ou plus) avec
blindage STP ou FTP.
- résistant aux VU s'il est utilisé à l'extérieur
- Type de prise : RJ45 métallique blindée
- La longueur maximale de ces câbles est de 100 mètres ; il est conseillé de ne pas les faire
dépasser les câbles d'alimentation afin d'éviter toute interférence avec la transmission des
données.
- 40 onduleurs maximum peuvent être raccordés en série.
Symbole
+T/R
-T/R
RTN
+T/R
-T/R
RTN
+T/R
-T/R
RTN
FR
METER-485
CARD
30
25
PC-485
CARD
