10. Raccordement de sortie (CA)
AVVERTISSEMENT –
B
électrique, l'interrupteur-sectionneur en aval de l'onduleur
(côté réseau) doit être ouvert et soumis à la procédure
LOTO lors de chaque opération de câblage.

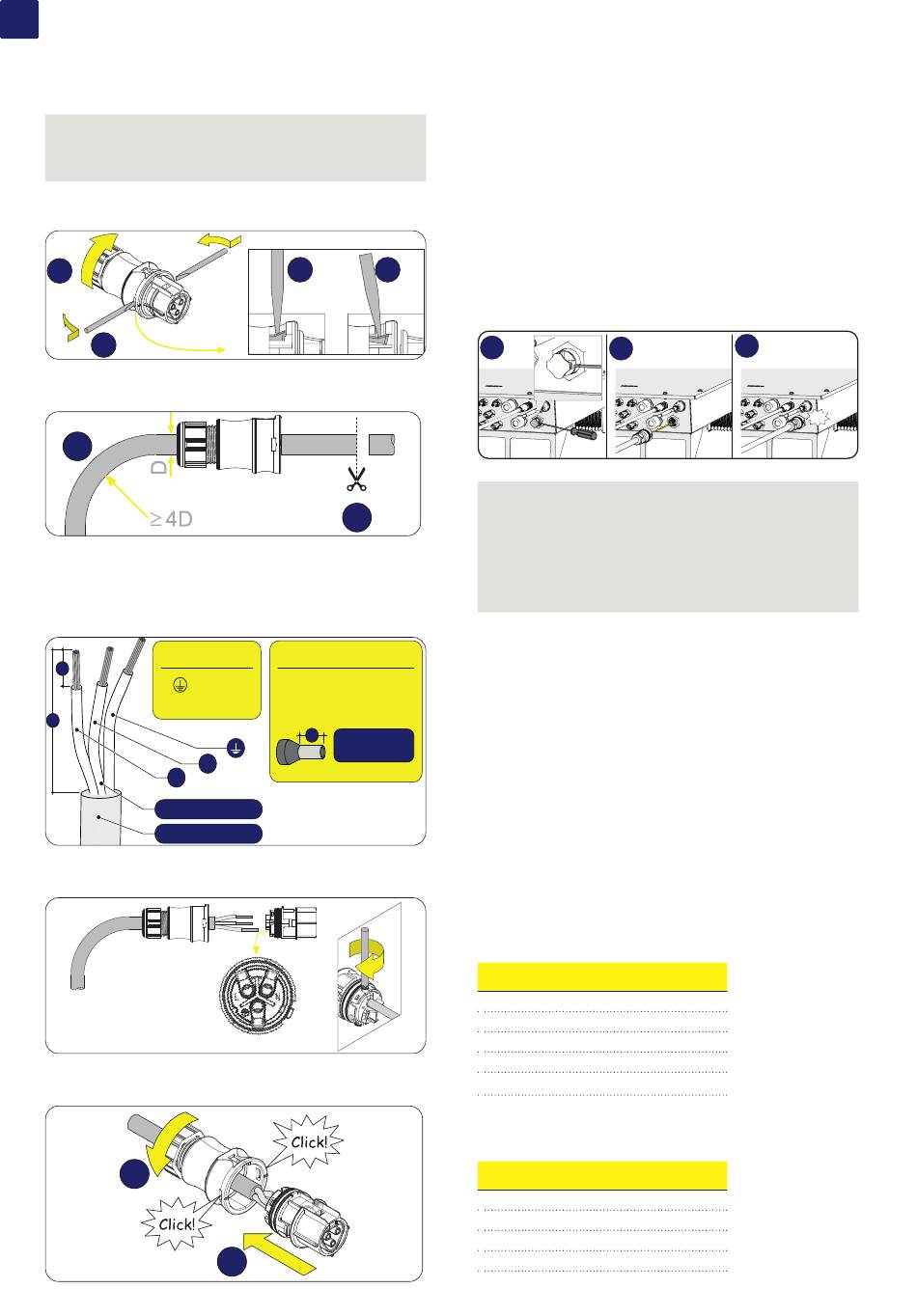

Installation du câble sur le connecteur de sortie CA :
• Retirez la tête du connecteur en appuyant sur les deux clips de
retenue, puis desserrez le serre-câble.
1
2
• Passez le câble dans le connecteur et coupez le câble à la
dimension requise. Vérifiez que le rayon de courbure du câble
ne fait pas plus de 4 fois le diamètre du câble.
1
• Préparez le câble en respectant les mesures suivantes . Il est
possible d'utiliser un toron ou un fil massif, mais les exigences
seront différentes selon le fil utilisé.
L'utilisation d'un toron avec une section de conducteur
comprise entre 1,5 et 4 mm² n'est autorisée qu'avec l'utilisation
d'embouts correctement sertis.
X
L,N 25 mm
Y
L
Max 6 mm²
Ø10÷14mm
• Installez chaque fil (phase, neutre et terre) sur la tête du
connecteur en respectant les indications imprimées sur les
trois bornes de connexion (couple de serrage de 0,8...1 Nm).
• Fermez le connecteur et serrez le serre-câble en respectant
le couple de serrage (4+1 Nm) afin de garantir l'obtention de
l'indice de protection IP65.
2
20
Pour écarter tout risque de choc
2a
2
Y
X
30mm
12mm with ferrules*
8mm without ferrules*
z
10mm max
N
1
• Raccordement du connecteur de sortie CA à l'onduleur :Pour
tous les nouveaux modèles, le raccordement au réseau
électrique doit être effectué avec le connecteur de sortie CA (17).
1. Retirez le capot de protection pré-installé sur l'onduleur en
appuyant sur le loquet avec un tournevis plat.
2. Insérez la contre-pièce du connecteur de sortie CA (GRID)
(17) en veillant à aligner les points de référence (qui se
trouvent sur les deux connecteurs) pour éviter les erreurs de
2b
raccordement.
3. Poussez la contre-pièce jusqu'à entendre un « clic »
4. Tirer sur chaque câble pour en vérifier la tenue.
1
ATTENTION –
A
être soumis à des forces de tension (exemples : ne pas
raccorder de poids sur le câble CA, ne pas laisser trop de
longueur de câble pendre, etc.). Pour maintenir l'indice de
protection IP de l'onduleur, la partie correspondante doit
être installée avec le câble CA raccordé au connecteur de
sortie CA ; dans le cas contraire, le capot de protection doit
être installé sur le connecteur de sortie CA.
• Installation du câble de mise à la terre de protection externe:
Outre la mise à la terre de protection précédemment
raccordée
convient
- installez un second câble de mise à la terre de
protection sur un point de connexion dédié sur le châssis
z:
métallique (partie inférieure) du système REACT2-UNO.
- installez un cavalier entre les points de raccordement à la
terre sur les systèmes REACT2-UNO et REACT2-BATT.
Pour réaliser tous les raccordements de mise à la terre
externe, procédez comme suit :
1. Confectionnez un câble de mise à la terre à l'aide des deux
cosses fournies (section minimale d'au moins 4 mm²). Le
câble doit être assez long pour raccorder la mise à la terre de
protection externe du système REACT2-UNO (11) à la mise à la
terre de protection externe du système REACT2-BATT [A] (25).
2. Parmi les composants fournis, identifiez l'écrou M5, la
rondelle plate M5 et la rondelle crantée M5.
3. Installez les câbles de mise à la terre en suivant la séquence
d'installation ci-dessous.
Séquence d'installation :
knurled washers
mise à la terre de protection externe
câble de mise à la terre
rondelle plate
écrou M5 (couple de 4,1 Nm)
4. Raccordement à la mise à la terre de protection externe
du système REACT2-BATT [A] (25). Suivez la séquence
d'installation ci-dessous
Séquence d'installation :
rondelles moletées
câble de mise à la terre
rondelle plate
écrou M5 (couple de 4,1 Nm)
2
De plus, le connecteur ne doit pas
au
connecteur
de
sortie
d'effectuer
les
opérations
3
Click
CA,
(17)
il
suivantes
:
