la sortie CA (BACKUP) (16); le diamètre maximum du câble
accepté par le serre-câble est compris entre 10 et 17 mm².

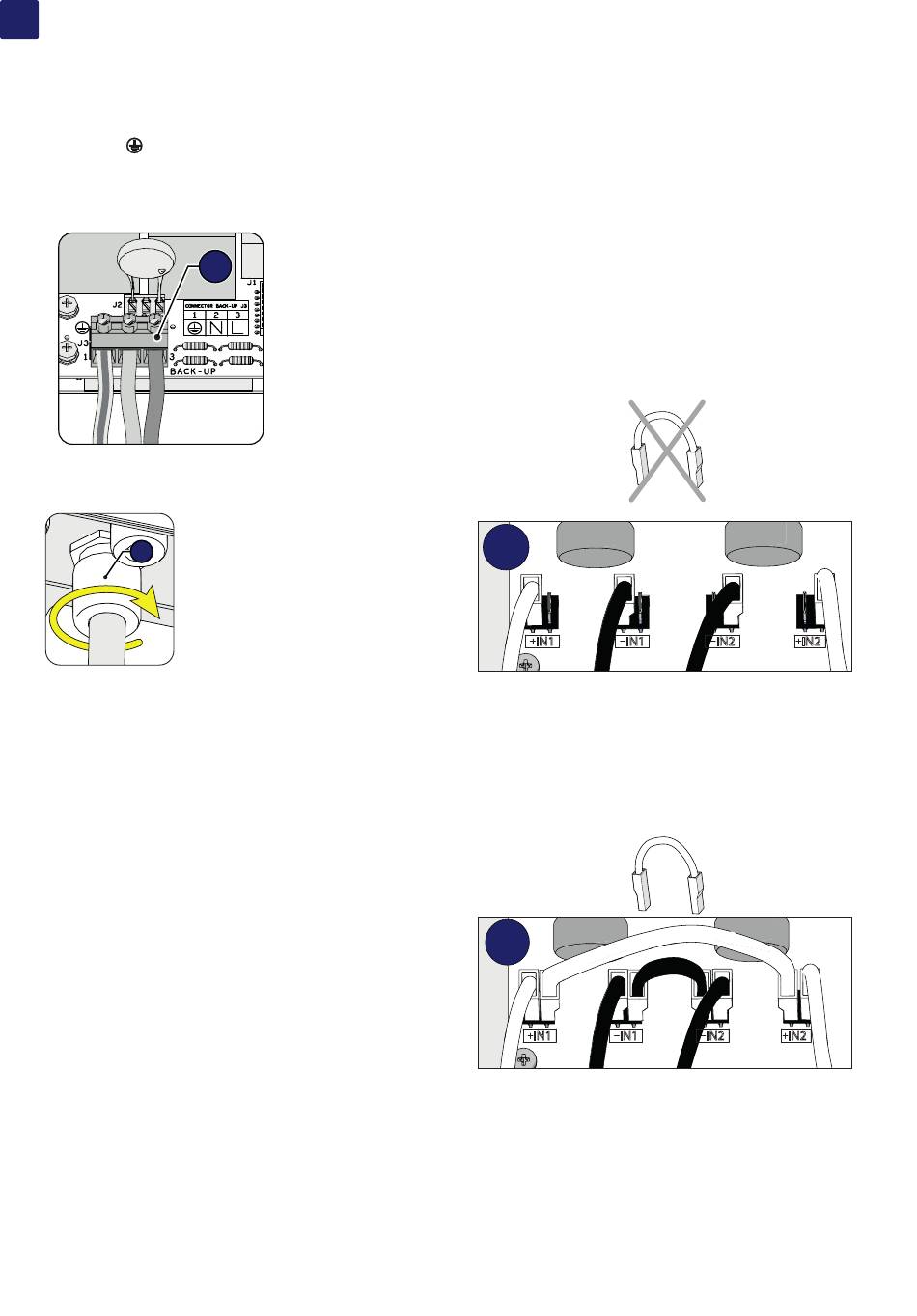

• Raccordez le câble de mise à la terre du bornier à vis de la
sortie CA (BACKUP) (42) (jaune-vert) au connecteur portant
le symbole
, le câble neutre (généralement bleu) à la borne
portant la lettre N et le câble de phase à la borne portant la
lettre L; chaque borne du bornier accepte un câble ayant une
section maximale de 4 mm² (il est nécessaire de fixer les
câbles CA au bornier avec un couple de serrage d'au moins
1,5 Nm).
• Une fois le raccordement au bornier effectué, vissez
fermement le serre-câble (couple de serrage de 7,5 Nm) et
vérifiez le serrage.
16
22
42
13. Configuration
d'entrée (CC)
Toutes les versions de l'onduleur sont dotées de deux voies
d'entrée (un double dispositif de poursuite du point de puissance
maximale, MPPT) indépendantes l'une de l'autre, qui peuvent
néanmoins être raccordées en parallèle en utilisant un seul
MPPT.
13.1 Configuration de voie indépendante
(configuration par défaut)
Cette configuration utilise les deux voies d'entrée (MPPT) de
façon indépendante.
Autrement dit, le cavalier (fourni) entre les pôles positifs des
connecteurs CC (IN1 et IN2) (32) ne doit pas être installé et
le mode « INDEPENDENT » doit être sélectionné pendant la
configuration guidée pour la mise en service du système.
32
IN1
IN1
13.2 Configuration de voie parallèle
32
Cette configuration utilise les deux voies d'entrée (MPPT)
raccordées en parallèle.
32
Autrement dit, le cavalier (fourni) entre les pôles positifs des
connecteurs CC (IN1 et IN2) (32) doivent être installés et le
mode « PARALLEL » être sélectionné pendant la configuration
guidée pour la mise en service du système.
IN1
IN1
IN1
IN1
32
IN1
IN1
IN2
IN2
IN2
IN2
IN2
IN2
IN2
IN2
