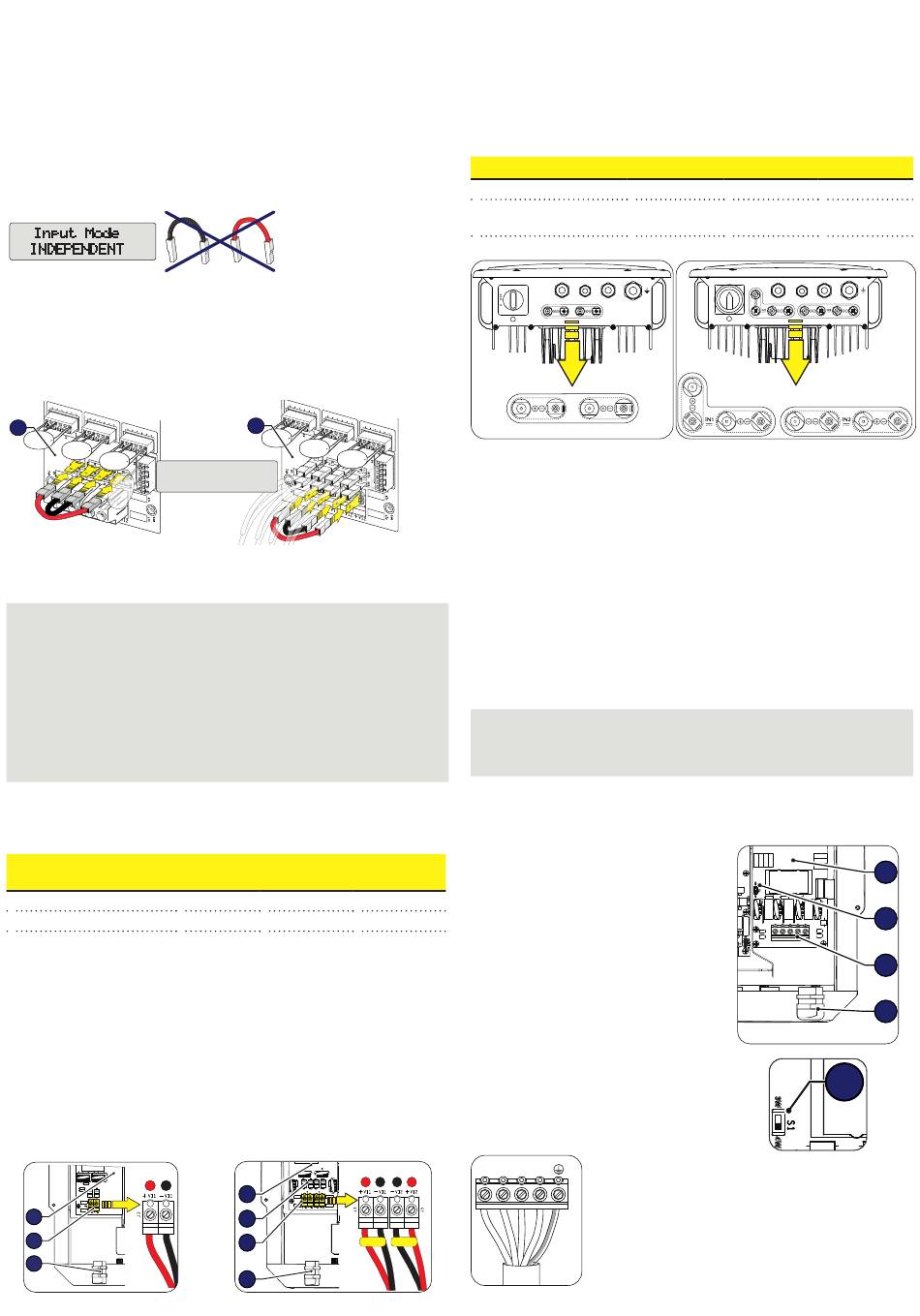

10. Configuration des entrées DC
Les versions d'onduleurs d'une puissance de 7,5 et 8,5 kW sont dotées de
deux canaux d'entrée (et donc d'un double suiveur de puissance maximum
MPPT) indépendants l'un de l'autre, qui peuvent toutefois être placés en
parallèle en utilisant un seul MPPT.
• Configuration des canaux indépendants (configuration par défaut)
Cette configuration est définie à l'usine et prévoit l'utilisation des deux canaux
d'entrée (MPPT) en mode indépendant. Autrement dit, les cavaliers (fournis
en dotation) entre les pôles positifs et négatifs des deux canaux d'entrée
DC ne doivent pas être installés, et il faut configurer le mode des canaux
indépendants dans la section du menu CALIBRATION prévue à cet effet.
Input Mode
INDEPENDENT
• Configuration des canaux en parallèle
Cette configuration prévoit l'utilisation des deux canaux d'entrée (MPPT)
raccordés en parallèle. Autrement dit, les cavaliers (fournis en dotation)
entre les pôles positifs et négatifs des deux canaux d'entrée DC doivent
être installés, et il faut configurer le mode des canaux en parallèle dans la
section du menu CALIBRATION prévue à cet effet.
Standard Version
07
Input Mode
Input Mode
11. Connexion d'entrée (DC)
AVVERTISEMENT –
S'assurer de la polarité adéquate des chaînes
B
en entrée et de l'absence de dispersions à la terre du générateur PV.
Lorsque les panneaux photovoltaïques sont exposés à la lumière
du soleil, ils fournissent une tension continue (DC) à l'onduleur.
L'accès aux zones internes de l'onduleur doit advenir en maintenant
l'appareil déconnecté du réseau et du générateur photovoltaïque.
L'onduleur peut être utilisé uniquement avec des modules
photovoltaïques présentant des pôles d'entrée isolés de la terre,
sauf si des accessoires permettant d'effectuer la mise à la terre des
entrées ont été installés. Dans ce cas, il est obligatoire d'installer un
transformateur d'isolation sur le côté AC de l'installation.
• Connexion des entrées sur les modèles Standard
Le raccordement des entrées sur les modèles d'onduleur sans sectionneur
DC peut être effectué en deux modes différents en fonction du nombre de
canaux d'entrée disponibles.
TRIO-5.8-TL-
Nombre de canaux d'entrée
Serre-câbles DC
Pour tous les modèles d'onduleur, il faut effectuer le raccordement avec le
bornier d'entrée DC, (23) en faisant passer les câbles à l'intérieur des serres-
câbles DC (18). Le diamètre maximal du câble accepté par le serre-câble est
de 10 à 17 mm, tandis que chaque borne du bornier accepte un câble ayant
une section maximale de 16 mm2 (couple de serrage de 1,5 Nm).
Dévisser le serre-câble, retirer le bouchon, insérer le câble ayant une
section appropriée et le raccorder aux bornes sur le bornier d'entrée DC.
Des joints à trois trous, fournis en dotation, doivent être insérés dans le
serre-câble pour permettre le passage de trois câbles distincts de section
maximale de 7 mm.
Une fois terminé le raccordement au bornier, revisser fermement le serre-
câble (couple de serrage de 7,5 Nm) et vérifier sa tenue.
TRIO 5.8kW (1 MPPT)
+ −
07
23
18
-S Version
07
07
PARALLEL
PARALLEL
TRIO-7.5-TL-
OUTD
OUTD
1
2
2 x M25
TRIO 7.5/8.5kW (2 MPPT)
07
22
23
18
• Connexion des entrées sur les modèles avec interrupteur
sectionneur
Pour les raccordements des chaînes dans les versions avec sectionneur
DC, (08) on utilise les connecteurs à raccordement rapide (multicontact ou
weidmuller) fixés sur la partie inférieure de l'installation mécanique.
Le nombre de connecteurs à raccordement rapide varie selon
le nombre de canaux d'entrée. En général, deux couples de
connecteurs sont présents pour chaque canal d'entrée auquel
peuvent être connectées deux chaînes.
Nombre de canaux d'entrée
Nombre de connecteurs à
raccordement rapide
TRIO 5.8kW (1 MPPT)
I ON
I ON
07
Connecter toutes les chaînes prévues par le projet de l'installation en
vérifiant toujours la tenue des connecteurs.
Si certaines entrées de chaîne ne sont pas utilisées, il faut s'assurer de la
présence de bouchons sur les connecteurs et procéder à leur installation
au cas où ils seraient absents. Cette opération est nécessaire tant pour
la tenue de l'onduleur que pour éviter d'endommager le connecteur resté
libre, qui pourrait être utilisé par la suite.
12. Branchement de sortie (AC)
L'onduleur doit être connecté à un système de courant triphasé avec un
point neutre relié à la terre. Pour connecter l'onduleur au réseau, il est
possible de choisir une connexion à quatre fils (3 phases + neutre) ou une
connexion à trois fils (3 phases).
ATTENTION –
A
l'onduleur est obligatoire. Pour éviter tout risque d'électrocution,
toutes les opérations de raccordement doivent être réalisées avec le
sectionneur en aval de l'onduleur (côté réseau) désamorcé.
Pour tous les modèles, le raccordement avec le bornier sortie AC (31)
s'effectue en faisant passer les câbles à l'intérieur du presse-étoupe AC
(15). Le diamètre maximal accepté du
câble est compris entre 13 et 21 mm, tandis
TRIO-8.5-TL-
que chaque borne du bornier accepte un
OUTD
câble avec une section maximale de 10
mm2 (couple de serrage 1,5 Nm).
2
Dévisser le presse-étoupe, retirer le
couvercle puis insérer le câble avec
la section adéquate et connecter les
conducteurs (Neutre, R, S, T et Terre) aux
bornes sur le bornier sortie AC (31).
Faire attention à ne pas inverser une des
phases avec le neutre!
Une fois le raccordement au bornier
terminé, revisser solidement (couple de
serrage 8,0 Nm) le presse-étoupe et
vérifier qu'il tient.
R S T N
+ − − +
MPPT1
MPPT2
TRIO-5.8-TL
TRIO-7.5-TL
1
4 (2 couples)
4 + 4 (2 couples par MPPT)
TRIO 7.5/8.5kW (2 MPPT)
MPPT1
MPPT1
Dans tous les cas, la connexion à la terre de
/G
Configurer l'interrupteur S1 (33) en fonction de la
configuration des raccordements de sortie :
- position 3 W pour configuration à trois fils (R+S+T)
- position 4 W pour configuration à quatre fils
(R+S+T+Neutre)
TRIO-8.5-TL
2
MPPT2
MPPT2
05
33
R S T N
31
1
15
33
5
