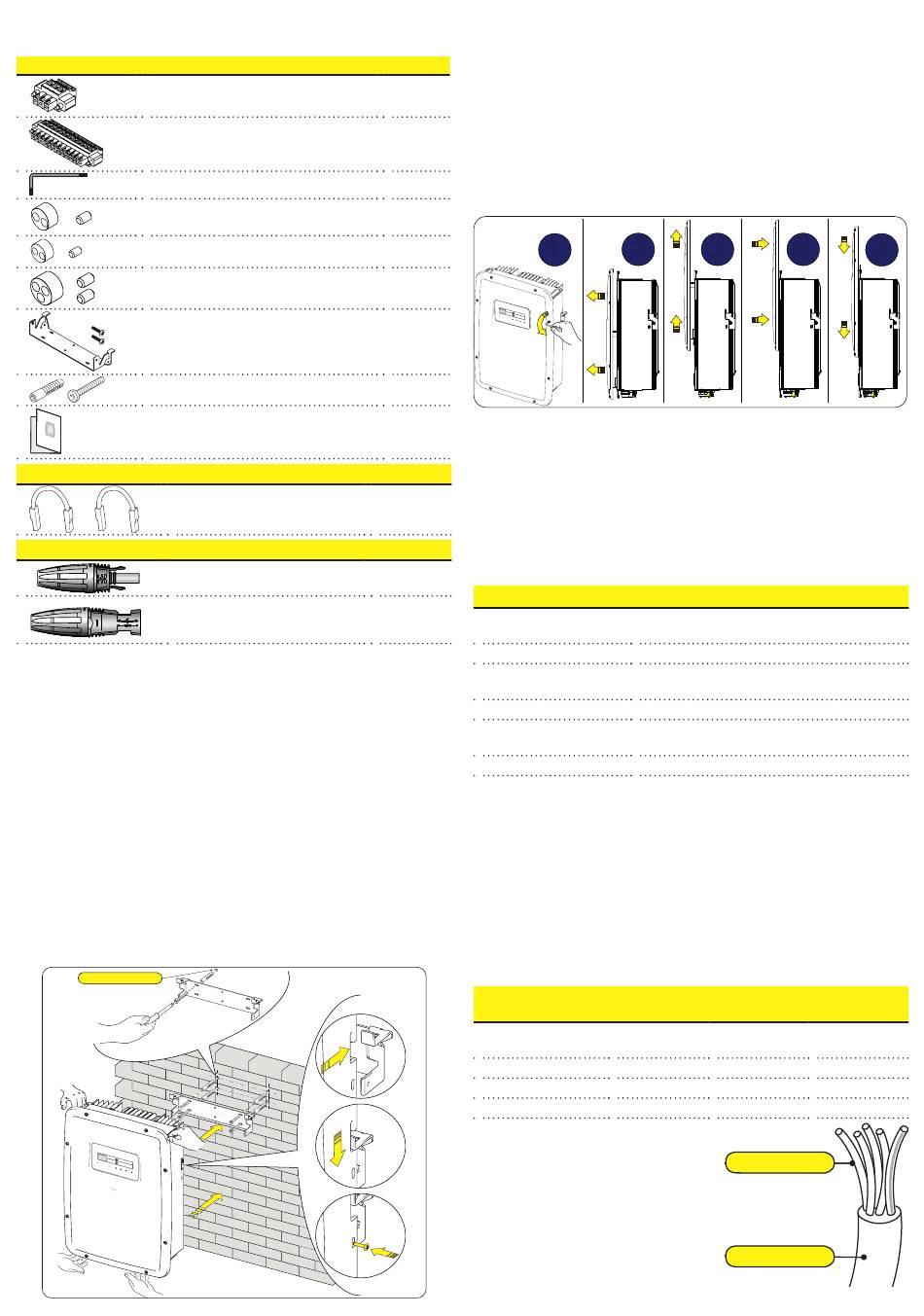

6. Liste des composants fournis
Composants disponibles pour tous les modèles
Connecteur pour raccorder le relais
configurable
Connecteur pour raccorder les signaux de
commande et de communication
Clé mâle TORX TX25
Des joints à deux trous pour les serre-
câbles de signal M25 et bouchon
Des joints à deux trous pour les serre-
câbles de signal M20 et bouchon
Des joints à trois trous pour les serre-
câbles de signal M25 et bouchon
Support pour montage mural + Vis de
verrouillage
Vis et chevilles pour le montage mural
Guide d'installation rapide
Composants supplémentaires pour les modèles 7.5 / 8.5kW Quantity
Cavaliers pour la configuration
des MPPT d'entrée en parallèle
Composants supplémentaires pour les modèles (-S)
Connecteurs
rapide femelle
Connecteurs
rapide mâle
7. Consignes d'assemblage
Montage sur paroi
Pendant l'installation, ne placez pas l'onduleur (10) avec le panneau avant
(04) face vers le sol.
• Positionner l'étrier (13) sur la paroi parfaitement mise à niveau et l'utiliser
comme gabarit de perçage.
• Effectuer les 4 trous nécessaires en utilisant une perceuse avec une mèche
de 10 mm de diamètre. La profondeur des trous devra être environ de 70 mm.
• Fixer l'étrier à la paroi à l'aide de n°4 wall anchors, chevilles de 10 mm de
diamètre, fournies en dotation.
• Accrocher l'onduleur en insérant les deux supports situés sur l'étrier (13)
dans les 2 fentes présentes sur l'onduleur (figures A1 et A2).
• Procéder à la fixation de l'onduleur sur l'étrier en serrant les 2 vis de
blocage (14) sur chaque côté de l'onduleur (figure A3).
• Dévisser les 8 vis et ouvrir le couvercle frontal (04), en suivant la procédure
décrite au paragraphe suivant, pour effectuer tous les branchements
nécessaires.
Le couvercle est muni de rails fixes et ne peut être retiré.
6 x
10 mm
Ø
POW
ER
ALA
RM
GFI
ESC
UP
DOW
N
ENT
ER
Quantité
2
2
1
2+2
1+1
2+4
1+2
4+4
1
1+1
Quantité
à
raccordement
2 (5.8 kW)
4 (7.5 / 8.5 kW)
à
raccordement
2 (5.8 kW)
4 (7.5 / 8.5 kW)
A
1
A
2
A
3
8. Ouverture du panneau
L'ouverture du couvercle frontal est facilitée par 2 rails posés sur chacun
des côtés internes de l'onduleur et peut être aisément effectuée en suivant
la procédure ci-dessous :
• Desserrer les 8 vis de fixation du couvercle frontal (04) (étape 1)
• Ouvrir le couvercle en le tirant vers soi puis en le poussant, sur chaque
côté, vers le haut (étapes 2 et 3).
Lors de cette phase il faut éviter que le couvercle change de position.
• Bloquer le couvercle en le poussant vers l'avant puis vers le bas (étapes
4 et 5)
1
2
POW
ER
ALAR
M
GFI
ESC
UP
DOW
N
ENTE
R
9. Câble de ligne et
dispositifs de protection
Interrupteur de protection sous charge (interrupteur sectionneur
AC) et dimensionnement du câble de ligne
Pour protéger la ligne de connexion AC de l'onduleur, il est conseillé
d'installer un dispositif de protection contre le courant maximal et les
dispersions, ayant les caractéristiques suivantes
Interrupteur
Typologie
magnétothermique différentielle
Calibre de tension/courant 400V /16A
Caractéristique protect.
B/C
magnétique
Nombre de pôles
3/4
Type de protection
A/AC
différentielle
Sensibilité différentielle
300mA
FIMER déclare que les onduleurs sans transformateur FIMER sont
construits pour ne pas fournir du courant continu de défaut à la terre, c'est
pour ça qu'il n'est pas nécessaire que la protection différentielle installée en
aval de l'onduleur soit de type B conformément à la norme IEC 60755/A 2.
Caractéristiques et dimensionnement du câble de ligne
Pour la connexion au réseau de l'onduleur, il est possible de choisir entre la
connexion en étoile (3 phases + neutre) et la connexion en triangle (3 phases).
La section du conducteur de ligne AC doit être dimensionnée afin d'éviter des
déconnexions non souhaitées de l'onduleur du réseau de distribution, dues à
des impédances élevées de la ligne qui relie l'onduleur au point de fourniture
de l'énergie électrique.
Section du conducteur
Longueur maximale du conducteur de ligne (m)
de ligne (mm2)
TRIO-5.8-TL-
OUTD
4
55m
6
80m
10
135m
Les valeurs sont calculées dans des
conditions de puissance nominale en
tenant compte des aspects suivants :
1. une perte de puissance le long de la
ligne non supérieure à 1 %.
2. le câble utilisé est en cuivre, avec un
isolant en HEPR et posé à l'air libre
3
4
TRIO-5.8/7.5/8.5-TL-OUTD
automatique
avec
protection
TRIO-7.5-TL-
TRIO-8.5-TL-
OUTD
OUTD
40m
35m
60m
55m
105m
90m
Max 10mm
2
13 ÷ 21 mm
5
4
