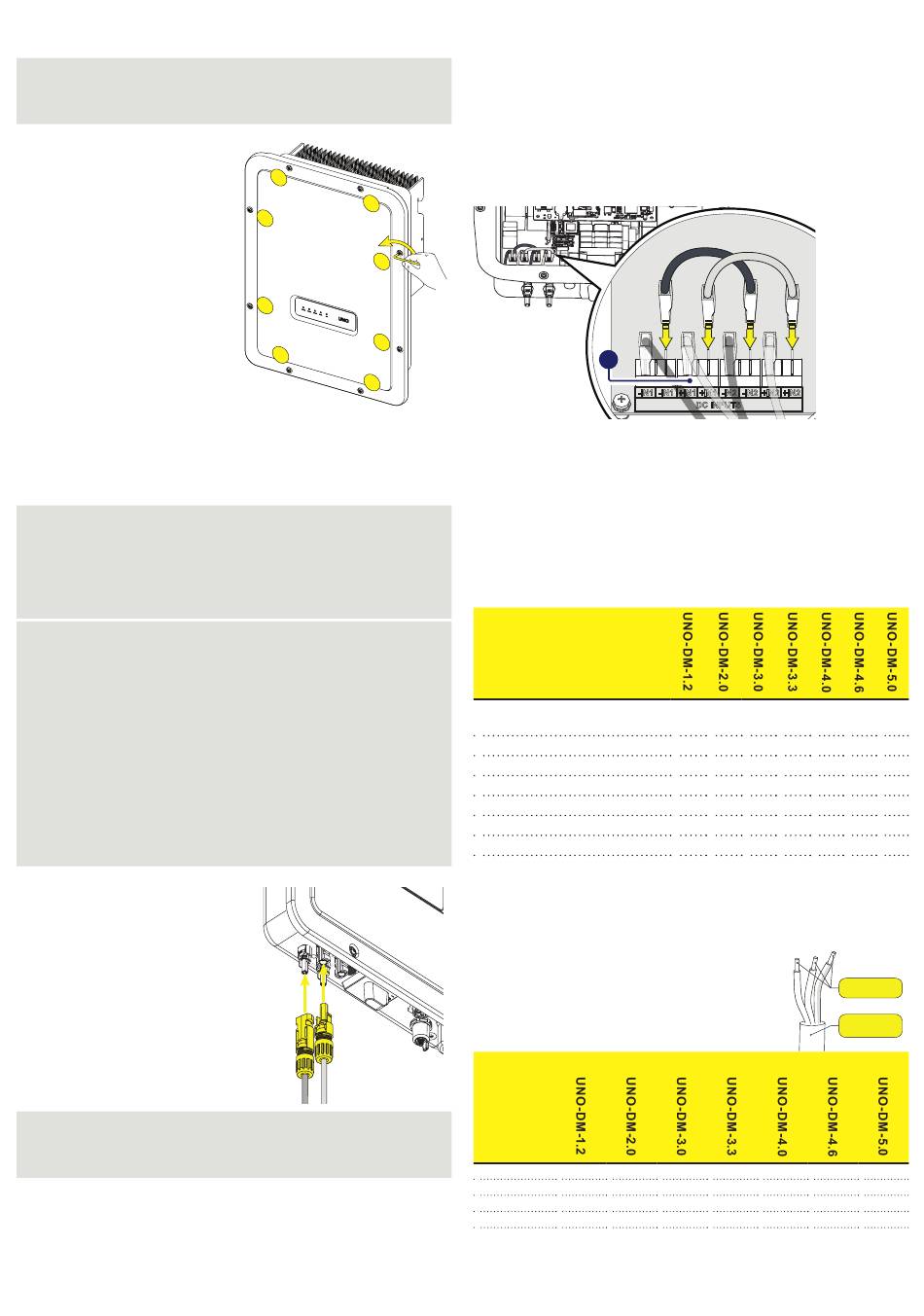

7. Ouverture du capot
AVVERTISSEMENT –
B
RISQUE D'ÉLECTROCUTION Des tensions
dangereuses peuvent être présentes à l'intérieur de l'onduleur.
Débranchez-le du réseau et du générateur photovoltaïque, puis
attendez au moins cinq minutes avant d'accéder à ses parties internes.
• Les
principaux
branchements
s'effectuent sur la partie inférieure
(extérieure) de l'onduleur. Pour
installer les accessoires et réaliser
les
branchements
nécessaires,
commencez par retirer les huit vis
à l'aide d'une clé TORX T20.
Procédez avec précaution, car
aucune vis de rechange n'est
fournie. Une fois les vis ôtées,
retirez le capot avant (05).
• Quand vous avez terminé les
branchements, fermez le capot
en serrant les huit vis avant dans
l'ordre indiqué. Appliquez un couple
de serrage de 2,5 Nm.
8. Raccordement et configuration
de l'entrée (DC)
AVVERTISSEMENT –
Veillez à respecter la polarité des fils
B
d'entrée et assurez-vous qu'aucune fuite à la terre n'est présente
au niveau du générateur photovoltaïque. Lorsque les panneaux
photovoltaïques sont exposés aux rayons du soleil, ils fournissent
une tension continue (DC) à l'onduleur. Débranchez toujours
l'onduleur du réseau et du générateur photovoltaïque avant d'accéder
à ses parties internes.
A
ATTENTION –
Attention! Les onduleurs référencés dans le
présent document SONT FOURNIS SANS TRANSFORMATEUR
D'ISOLEMENT (sans transformateur). Avec les onduleurs de ce
type, il est nécessaire d'utiliser des panneaux photovoltaïques
isolés (classe A selon la norme CEI 61730) et de faire en sorte que
le générateur photovoltaïque ne soit pas en contact avec la terre :
aucune borne du générateur ne doit être reliée à la terre.
ATTENTION –
Si plusieurs chaînes sont branchées en parallèle
A
sur le même MPPT, elles doivent être de même type et comprendre
le même nombre de panneaux en série. FIMER recommande
également de leur donner une orientation et une inclinaison
identiques.Seulement pour le modèle 5kW. Si les chaînes d'entrée
sont connectées dans des canaux avec mode indépendant, n'oubliez
pas que le canal 1 (IN1) prend en charge 19A alors que le canal 2
(IN2) prend en charge 11,5A.
• Observe the maximum input current
with
respect
to
quick-coupling
connectors. Refer to "String inverters -
Product manual appendix" document
available on the site www.fimer.com,
to find out the make and model of the
quick-coupling connector used on the
inverter. Depending on the model of the
connectors installed on your inverter, it
will be necessary to use the same model
for the corresponding counterparts
(by
checking
the
manufacturer's
website or via FIMER for the compliant
counterpart).
ATTENTION –
L'utilisation d'équivalents non conformes pour
A
les modèles de connecteurs à raccordement rapide présents
sur l'onduleur peut endommager gravement l'unité et entraîner
l'annulation immédiate de la garantie.
• Effectuez les branchements sur l'entrée DC en vous assurant de bien
serrer les connecteurs.
• Les versions de l'onduleur équipées de deux canaux d'entrée indépendants
(deux MPPT) peuvent être configurées en mode parallèle (MPPT unique).
Configuration du mode d'entrée sur Independent (configuration par défaut)
Cette configuration est définie en usine et implique l'utilisation de deux canaux
d'entrée (MPPT) en mode indépendant (soit 2 MPPT distincts). Autrement
8
6
1
4
3
2
5
7
dit, les cavaliers (fournis) entre les pôles positifs et négatifs des deux canaux
d'entrée DC (12) ne doivent pas être installés et que le mode indépendant
doit être réglé pendant la phase de mise en service, dans la section dédiée
du serveur web interne « SETTINGS > SETUP DC SIDE > INPUT MODE ».
Configuration du mode d'entrée sur Parallel
Cette configuration implique l'utilisation de deux canaux d'entrée (MPPT)
connectés en parallèle (soit 1 seul MPPT global). Autrement dit, les cavaliers
(fournis) entre les pôles positifs et négatifs des deux canaux d'entrée DC
(12) doivent être installés et que le mode parallèle doit être réglé pendant
la phase de mise en service, dans la section dédiée du serveur web interne
« SETTINGS > SETUP DC SIDE > INPUT MODE ».
12
-IN1 -IN1 +IN1 +IN1
9. Câble de ligne et dispositifs
de protection
Disjoncteur
de
protection
dimensionnement du câble de ligne
Pour protéger la ligne de branchement AC de l'onduleur, nous
recommandons d'installer un dispositif de protection contre les
surintensités et les fuites à la terre avec les caractéristiques suivantes :
Type
Tension nominale
Intensité nominale
Protection magnétique
Nombre de pôles
Type de protection différentielle A/AC
Sensibilité du différentiel
FIMER déclare que ses onduleurs sans transformateur à hautes
fréquences ne sont pas conçus pour injecter du courant continu de défaut
à la terre et, par conséquent, que le différentiel installé en aval de l'onduleur
n'a pas besoin d'être du type B conformément à la norme CEI 60755/A 2.
Caractéristiques et dimensionnement du câble de ligne
Le câble doit être tripolaire. La section du conducteur
de la ligne AC doit être dimensionnée de façon à
empêcher l'onduleur d'être déconnecté subitement
du réseau électrique du fait d'impédances élevées
sur la ligne reliant l'onduleur au point d'alimentation
électrique.
Longueur maximale du conducteur de la ligne (m)
Section
transversale
du
conducteur
de la ligne
1.5 mm
18 m
10 m
2
2.5 mm
22 m
15 m
2
4 mm
40 m
25 m
2
6 mm
56 m
38 m
2
Les valeurs sont calculées dans des conditions de puissance nominale sur
la base des paramètres suivants :
1. Pertes de puissance ne dépassant pas 1 % sur la ligne
2. Utilisation d'un câble de cuivre à l'air libre avec isolation caoutchouc HEPR
-IN2 -IN2
+IN2 +IN2
DC INPUTS
en
charge
(disjoncteur
Disjoncteur avec protection différentielle
magnéto-thermique
230 Vac
10A 16A 16A 20A 25A 25A 32A
B/C
2
300 mA
6 m
6 m
5 m
4 m
11 m
11 m
10 m
8 m
19 m
19 m
16 m
13 m
29 m
29 m
24 m
20 m
AC)
et
max. 6 mm²
Ø10÷14mm
- m
6 m
10 m
16 m
4
