10. Connexion de sortie (AC)
A
ATTENTION –
Attention! Avant de réaliser les opérations décrites
ci-dessous, assurez-vous d'avoir correctement déconnecté la
ligne AC en aval de l'onduleur.
Pour raccorder l'onduleur au réseau, trois connexions sont nécessaires : la
terre, le neutre et la phase. L'onduleur doit obligatoirement être mis à la terre.
Le câble réseau se branche sur l'onduleur via le connecteur de sortie AC (10)
prévu à cet effet. Pour effectuer ce branchement, procédez comme suit :

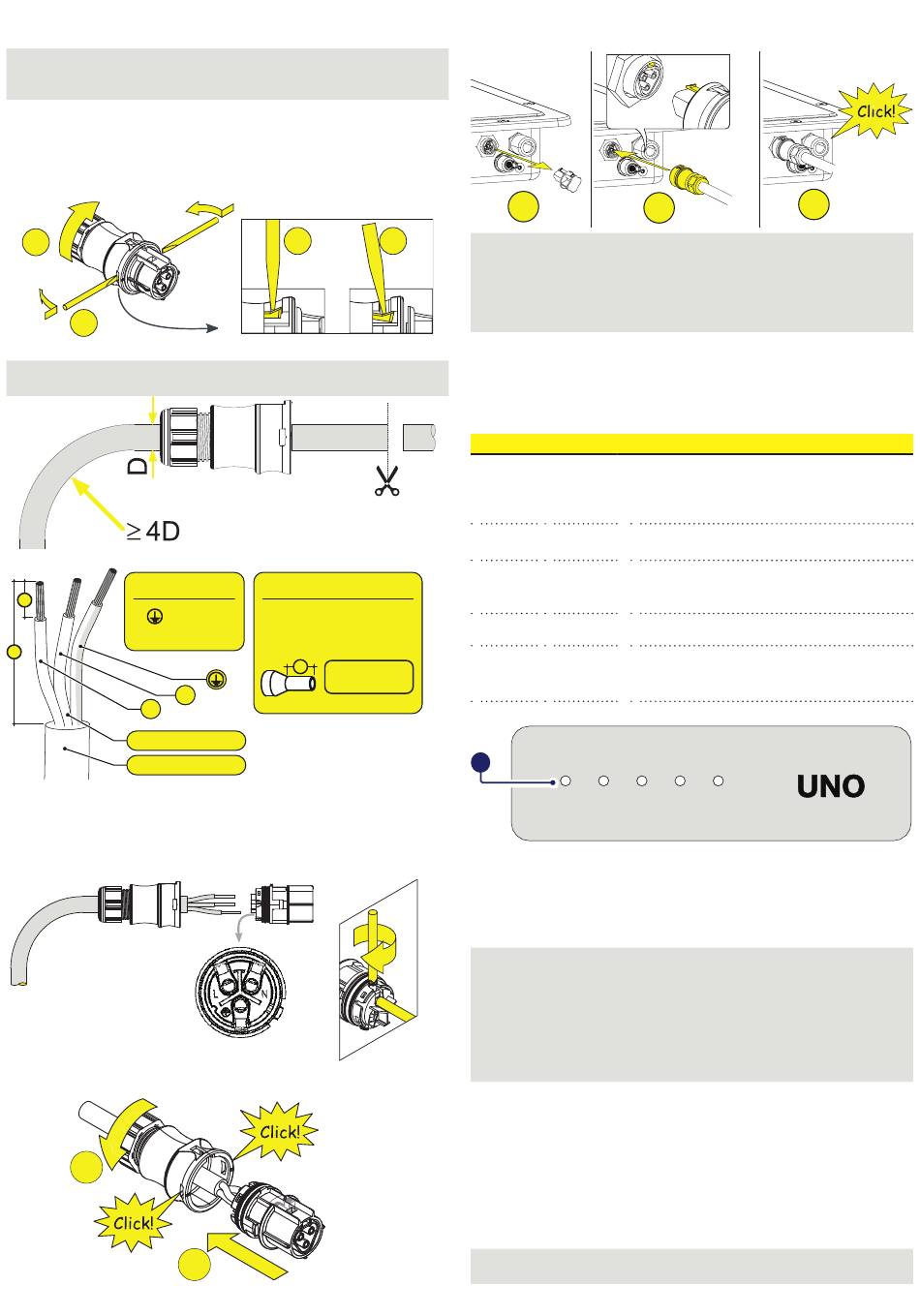

• Ôtez la tête du connecteur en appuyant sur les deux pinces de retenue,
puis desserrez le presse-étoupe.
2
1
• Insérez le câble dans le connecteur, puis ajustez sa longueur en le coupant.
NOTES –
Assurez-vous que le rayon de courbure du câble est plus
D
de quatre fois supérieur au diamètre du câble.
• Préparez le câble en respectant les mesures suivantes.
Y
X
30mm
L,N 25 mm
Y
N
L
Max 6 mm²
Ø10÷14mm
(*): utilisez des ferrules pour les fils câblés dont le conducteur possède une
section comprise entre 1,5 et 4 mm². Réservez l'usage des ferrules à ces
fils et veillez à bien les sertir.
• Insérez chaque fil (phase, neutre et terre) dans la tête du connecteur
conformément aux instructions qui figurent sur les trois bornes (couple de
serrage entre 0,8 et 1 Nm).
• Refermez le connecteur et serrez le presse-étoupe en respectant le couple
de serrage indiqué (4+1 Nm) afin de préserver la protection IP65 de l'onduleur.
2
• Retirez le cache de protection préinstallé sur l'onduleur. Installez la pièce
1a
X
12mm with ferrules*
8mm without ferrules*
z
10mm max
1
équivalente dans le connecteur de sortie AC (10) en veillant à aligner
les références (présentes sur les deux connecteurs). Ces références
permettent d'éviter les erreurs de branchement.
1
1b
ATTENTION –
A
l'onduleur, installez impérativement la pièce équivalente avec le
câble AC connecté ou le cache de protection sur le connecteur de la
sortie AC. Par ailleurs, le connecteur ne doit pas être soumis à des
forces de traction (pas de poids sur le câble AC ni de longueur de fil en
surplus laissée à pendre, par exemple).
11. Outils
Les voyants permettent d'afficher plus en détail les conditions d'état
de l'onduleur en consultant le manuel.
LEDs (06)
POWER Vert
COMM
ALARM Jaune
WLAN
z:
GFI
06
12. Mise en service
ATTENTION –
A
que vous avez effectué les vérifications suivantes :
- Vérifiez que le raccordement et la polarité des entrées CC sont corrects
et que le raccordement des câbles de sortie CA et de terre est correct.
-Vérifiez la barrière d'étanchéité des conduites de câble et les
connecteurs rapides installés pour éviter toute déconnexion
accidentelle et/ou maintenir l'indice de protection environnementale
IP65.
La mise en service s'effectue par connexion wifi à l'interface utilisateur
Web interne du système REACT2. La configuration initiale du système
REACT2 doit donc être effectuée avec une tablette, un ordinateur portable
ou un Smartphone avec une connexion wifi. Pour établir la connexion et
faire fonctionner l'onduleur, il est nécessaire relier son entrée à la tension
CC des panneaux photovoltaïques.
• Alimentez l'onduleur avec une tension d'entrée CC depuis le générateur
photovoltaïque et par l'intermédiaire de la tension CA du réseau.
ATTENTION –
A
pour mener à bien la procédure de mise en service.
2
Pour préserver le niveau de protection IP de
Allumé de manière fixe quand l'onduleur
fonctionne normalement. Clignote lors de la
vérification du réseau ou en cas de lumière
insuffisante à l'extérieur.
État d'activation de la communication sans fil
Vert
de l'onduleur
L'onduleur a détecté une anomalie. L'anomalie
est affichée dans la section « EVENTS » du
serveur web interne.
Multicolore
Qualité du signal de communication sans fil
Défaut à la terre sur la partie DC du générateur
Red
photovoltaïque. L'erreur est affichée dans la
section « EVENTS » du serveur web interne.
POWER
COMM
ALARM
WLAN
GFI
Avant de procéder à la mise en service, vérifiez
Vérifiez que le rayonnement est stable et adéquat
3
5
