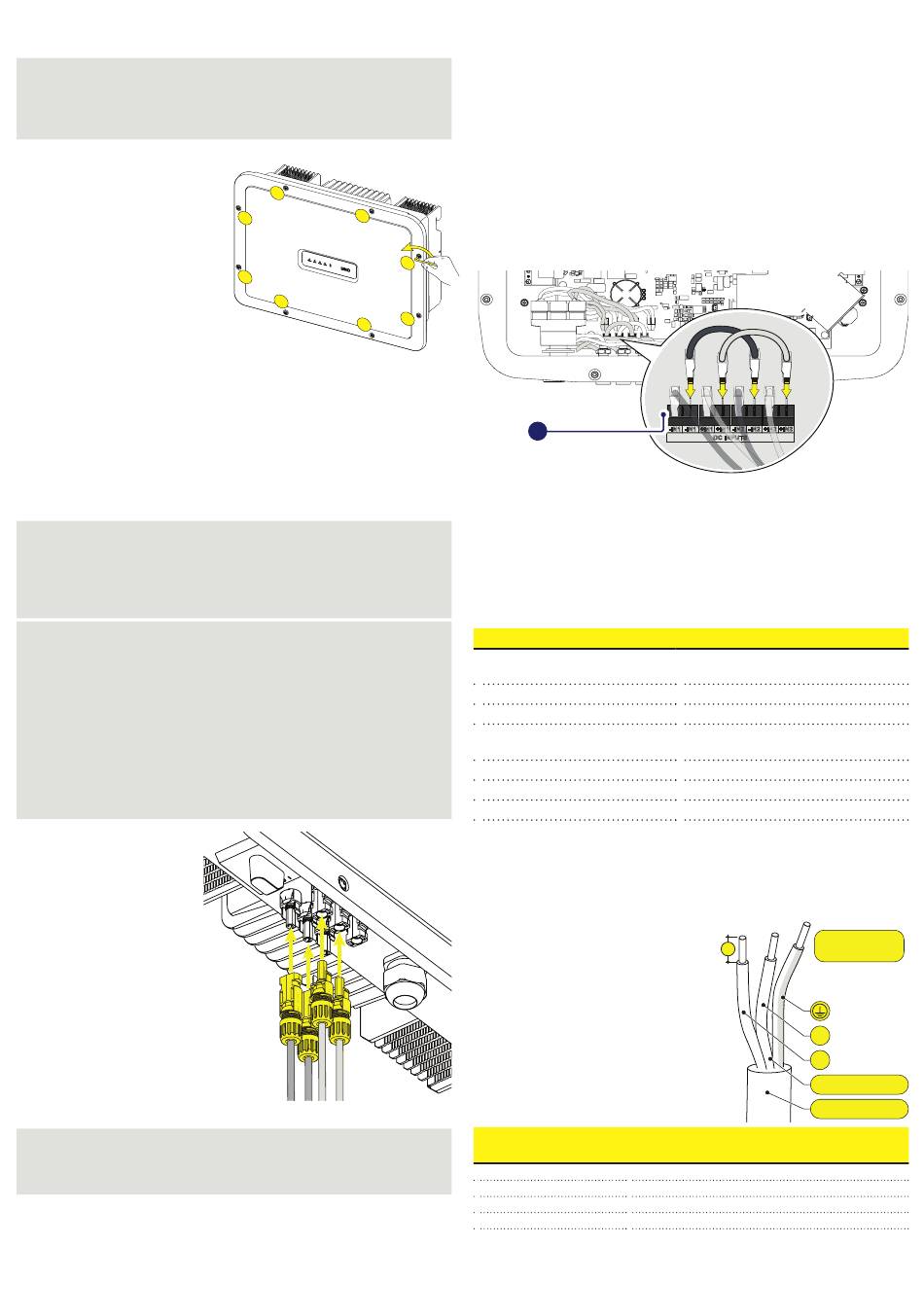

7. Ouverture du couvercle
AVVERTISSEMENT –
DANGER D'ÉLECTROCUTION! Il peut y avoir
B
des tensions dangereuses à l'intérieur de l'onduleur. Vous pouvez accé-
der aux zones internes de l'onduleur après un temps d'attente minimum
de 5 minutes à compter du moment où l'onduleur a été déconnecté du
réseau et du générateur photovoltaïque.
• Les raccords principaux se font sur
la partie inférieure (à l'extérieur) de
l'onduleur. Pour installer les acces-
soires et effectuer les raccords né-
cessaires, dévissez les 8 vis à l'aide
d'une clé TORX T20 et ouvrez le
couvercle avan (05); en retirant les
vis, faire particulièrement attention
car aucune vis supplémentaire n'est
fournie.
• Nach Beendigung der Arbeiten
schließen Sie die Abdeckung, in-
dem Sie die 8 Schrauben an der
Vorderseite unter Berücksichtigung
der Reihenfolge und des Anzie-
hdrehmoments (2,5 Nm) festziehen.
8. Connexion d'entrée (CC) et
configurations d'entrée
AVVERTISSEMENT –
Vérifiez que la polarité des Câbles d'entrée
B
CC est correcte et qu'il n'y a aucune fuite à la terre du générateur PV.
Lorsque les panneaux PV sont exposés à la lumière du soleil, ils four-
nissent une tension continue (CC) à l'onduleur. L'accès aux zones in-
ternes de l'onduleur doit se faire lorsque l'équipement du réseau et du
générateur PV est déconnecté.
ATTENTION –
Attention! Les onduleurs mentionnés dans ce document
A
sont SANS TRANSFORMATEUR D'ISOLEMENT (sans transformateur).
Ce type d'onduleur implique l'utilisation de panneaux PV de type isolé
(CEI 61730 Classe A) et la nécessité de maintenir le potentiel du généra-
teur PV flottant par rapport à la terre ; aucun pôle du générateur ne doit
être connecté à la terre.
ATTENTION –
Si plusieurs chaînes sont connectées à la même entrée,
A
elles doivent être du même type et avoir le même nombre de panneaux
en série. ABB recommande également qu'elles aient la même orienta-
tion et inclinaison. Si les chaînes d'entrée sont connectées avec la voie
d'entrée en mode indépendant, tenir compte du fait que la voie 1 (IN1)
supporte 20 A tandis que la voie 2 (IN2) supporte 11,5 A.
• Respectez le courant d'entrée
maximal pour les connec-
teurs à raccordement rapide.
Pour connaître la marque et
le modèle du connecteur de
raccordement rapide utilisé sur
l'onduleur, reportez-vous au
document «Onduleur de ligne
- Annexe du manuel produit»
disponible sur le site www.fi-
mer.com Selon le modèle des
connecteurs installés sur votre
onduleur, il sera nécessaire
d'utiliser le même modèle pour
les connecteurs complémen-
taires (en consultant le site
Web du fabricant ou via FIMER
pour l'homologue conforme).
ATTENTION –
L'utilisation de connecteurs complémentaires non
A
conformes aux modèles de connecteurs à raccordement rapide présents
sur l'onduleur peut causer de graves dommages à l'unité et entraîner l'an-
nulation immédiate de la garantie.
• Branchez l'entrée CC en vérifiant toujours le serrage des connecteurs.
• Les versions de l'onduleur qui sont équipées de deux voies d'entrée indé-
pendantes (c'est-à-dire le double MPPT, Maximum Power Point Tracker)
peuvent être configurées en parallèle (c'est-à-dire en MPPT simple).
8
6
1
4
3
5
2
7
Configuration du mode d'entrée en mode indépendant (configuration
par défaut)
Cette configuration est réglée en usine et implique l'utilisation des deux voies
d'entrée (MPPT) en mode indépendant. Cela signifie que les cavaliers (fournis)
entre les pôles positif et négatif des deux voies d'entrée CC (12) ne doivent
pas être installés, et que le mode voies indépendantes doit être réglé pendant
la phase de mise en service, dans la section dédiée du serveur Web interne
« PARAMÈTRES > RÉGLAGE CÔTÉ CC > MODE ENTREE ».
Configuration du mode d'entrée en parallèle
Cette configuration implique l'utilisation des deux voies d'entrée (MPPT)
connectées en parallèle. Cela signifie que les cavaliers (fournis) entre les pôles
positif et négatif des deux voies d'entrée CC (12) doivent être installés, et que
le mode voies parallèles doit être réglé pendant la phase de mise en service,
dans la section dédiée du serveur Web interne « RÉGLAGES > RÉGLAGE
CÔTÉ CC > MODE ENTRÉE ».
12
9. Câble de ligne et dispositifs de protection
Disjoncteur de protection en charge (interrupteur CA) et dimensionne-
ment du câble de ligne
Pour protéger la ligne de raccordement CA de l'onduleur, nous recommandons
l'installation d'un dispositif de protection contre les surintensités et les fuites à
la terre, ayant les caractéristiques suivantes:
Type
Tension nominale
Courant nominal
Caractéristique de protection ma-
gnétique
Nombre de pôles
Type de protection différentielle
Sensibilité différentielle
FIMER déclare que les onduleurs haute fréquence ABB sans transformateur
ne sont pas conçus pour injecter des courants continus de défaut à la terre et
que, par conséquent, le différentiel installé en aval de l'onduleur, type B selon
CEI 60755/A 2, n'est pas nécessaire.
Caractéristiques et dimensionnement du câble de ligne
Le câble doit être tripolaire. La section du
conducteur de ligne CA doit être dimen-
sionnée afin d'éviter des déconnexions
indésirables de l'onduleur du réseau de
distribution en raison des impédances éle-
vées de la ligne qui relie l'onduleur au point
d'alimentation électrique.
Section du conducteur
Longueur maximale du conducteur de ligne
de ligne
4 mm
2
6 mm
2
10 mm
2
16 mm
2
Les valeurs sont calculées en fonction de la puissance nominale:
1. une perte de puissance le long de la ligne ne dépassant pas 1 %.
2. câble en cuivre utilisé, avec isolation en caoutchouc HEPR et placé à l'air
libre.
-IN1 -IN1 +IN1 +IN1
-IN2 -IN2
+IN2 +IN2
DC INPUTS
UNO-DM-6.0-TL-PLUS
Disjoncteur avec protection thermique
magnétique différentielle
230 Vac
40.0 A
B/C
2
A/AC
300 mA
x
18 mm
N
L
Max 16 mm²
Ø13÷21mm
(m)
8 m
12 m
20 m
30 m
x:
4
