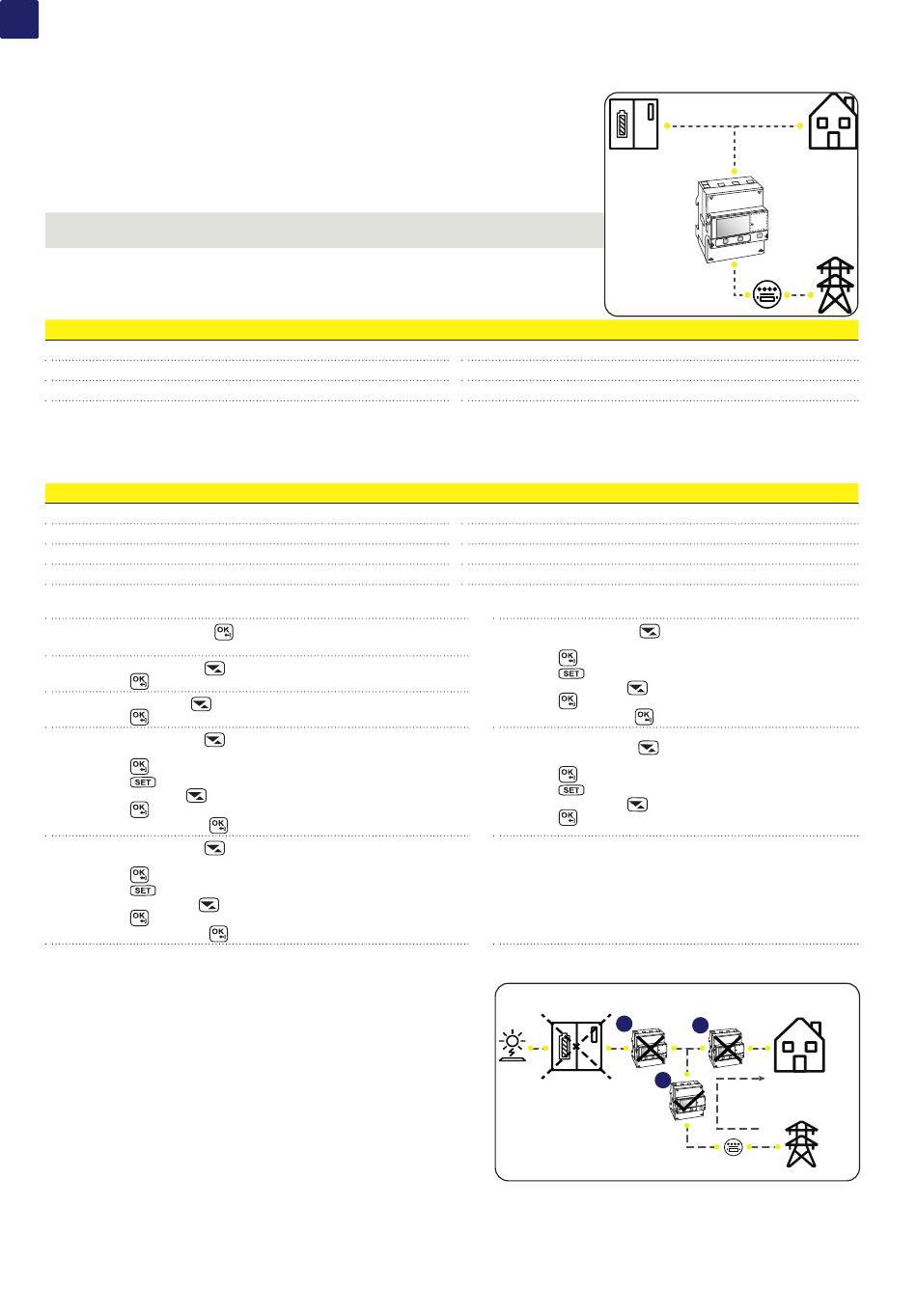

8.3 Raccordement et configuration du compteur énergétique REACT-MTR-3PH (triphasé)
Le compteur (55) est un appareil monté sur rail DIN (4 modules) qui doit être installé à un
endroit où l'alimentation électrique est triphasée.
• Déconnectez l'interrupteur-sectionneur CA en amont du compteur.
• Dénudez l'isolant du câble sur la longueur indiquée sur le compteur (13 mm).
• Raccordez les câbles de la ligne triphasée conformément à la disposition imprimée sur le
compteur (L1, L2, L3 et N) au bornier de raccordement triphasé (56) (59) et serrez les vis
(couple de serrage de 2,0 Nm).
VEUILLEZ LIRE LE MANUEL –
E
est connecté ; cette information sera nécessaire lors de la mise en service du système.
• Raccordez les câbles des lignes série A (37), B (36) et C (37) au bornier (57) à l'arrière du
compteur (55) en respectant la correspondance entre les signaux de la ligne série et serrez
les vis (couple de 0,25 Nm) :
•
Bornier de la ligne série du compteur ABB B23, B24 (60)
A (37)
B (36)
C (35)
• L'autre extrémité du câble doit être ensuite raccordée au connecteur METER du système REACT2-UNO (14).
• Installez l'appareil sur le rail DIN et veillez à y déclencher le système de fixation.
• Au terme de l'installation mécanique du compteur, il est nécessaire de configurer le compteur pour le rendre compatible avec le système
REACT2. Définissez les paramètres du compteur comment indiqué dans le tableau :
Paramètre
Adresse
Protocole
Vitesse de transmission
Parité
Les réglages s'effectuent à l'aide du clavier et de l'écran du compteur :
1. Appuyez deux secondes sur
compteur.
2. Appuyez plusieurs fois sur
- Appuyez sur
pour confirmer.
3. Appuyez plusieurs fois sur
- Appuyez sur
pour confirmer.
4. Appuyez plusieurs fois sur
(Protocole).
- Appuyez sur
pour accéder au menu.
- Appuyez sur
pour modifier la valeur.
- Appuyez plusieurs fois sur
- Appuyez sur
pour confirmer la modification.
- Appuyez deux secondes sur
5. Appuyez plusieurs fois sur
(Vitesse de transmission).
- Appuyez sur
pour accéder au menu.
- Appuyez sur
pour modifier la valeur.
- Appuyez plusieurs fois sur
- Appuyez sur
pour confirmer la modification.
- Appuyez deux secondes sur
Vérifie la position correcte du compteur
1 - Couper le commutateur CC de REACT 2
Désactivez le commutateur REACT 2 DC.
La consommation de la maison doit être supérieure à 50 W.
L'interface utilisateur du serveur Web doit indiquer la puissance provenant
du réseau (valeur négative, par exemple: - 1250 W).
- Si l'alimentation est affichée, ABB Meter peut être en position (B) ou (C) (si
le signe de l'alimentation est négatif, passez à l'étape 2 pour pouvoir régler
l'orientation de l'indicateur).
- Si aucune puissance n'est affichée (0 W). Le compteur est en position
(A). Veuillez installer le lecteur au bon endroit avec une orientation correcte.
18
Veuillez noter la phase à laquelle le système REACT2
pour accéder au menu de configuration du
jusqu'à ce que l'écran affiche « Set » (Régler).
jusqu'à ce que l'écran affiche « RS-485 ».
jusqu'à ce que l'écran affiche « Protocol »
jusqu'à ce que l'écran affiche « Modbus ».
pour revenir au menu RS485.
jusqu'à ce que l'écran affiche « Baud rate »
et sélectionnez « 19 200 ».
pour revenir au menu RS485.
Borne à vis sur le connecteur de contre-pièce
1 (-T/R)
3 (+T/R)
4 (RTN)
Réglage
1
MODBUS
19200
PAIRE
6. Appuyez plusieurs fois sur
« Address » (Adresse).
Appuyez sur
pour accéder au menu.
Appuyez sur
pour modifier la valeur.
Appuyez plusieurs fois sur
Appuyez sur
pour confirmer la modification.
Appuyez deux secondes sur
7. Appuyez plusieurs fois sur
« Modbus ».
Appuyez sur
pour accéder au menu.
Appuyez sur
pour modifier la valeur.
Appuyez plusieurs fois sur
Appuyez sur
pour confirmer la modification.
DC switch in
OFF position
A
Inverter is ON
Power
flow
jusqu'à ce que l'écran affiche
et sélectionnez 1.
pour revenir au menu RS485.
jusqu'à ce que l'écran affiche
et sélectionnez « Even » (Paire).
House consumption
Loads are ON
B
C
Power
flow
House consumption
Loads are OFF
