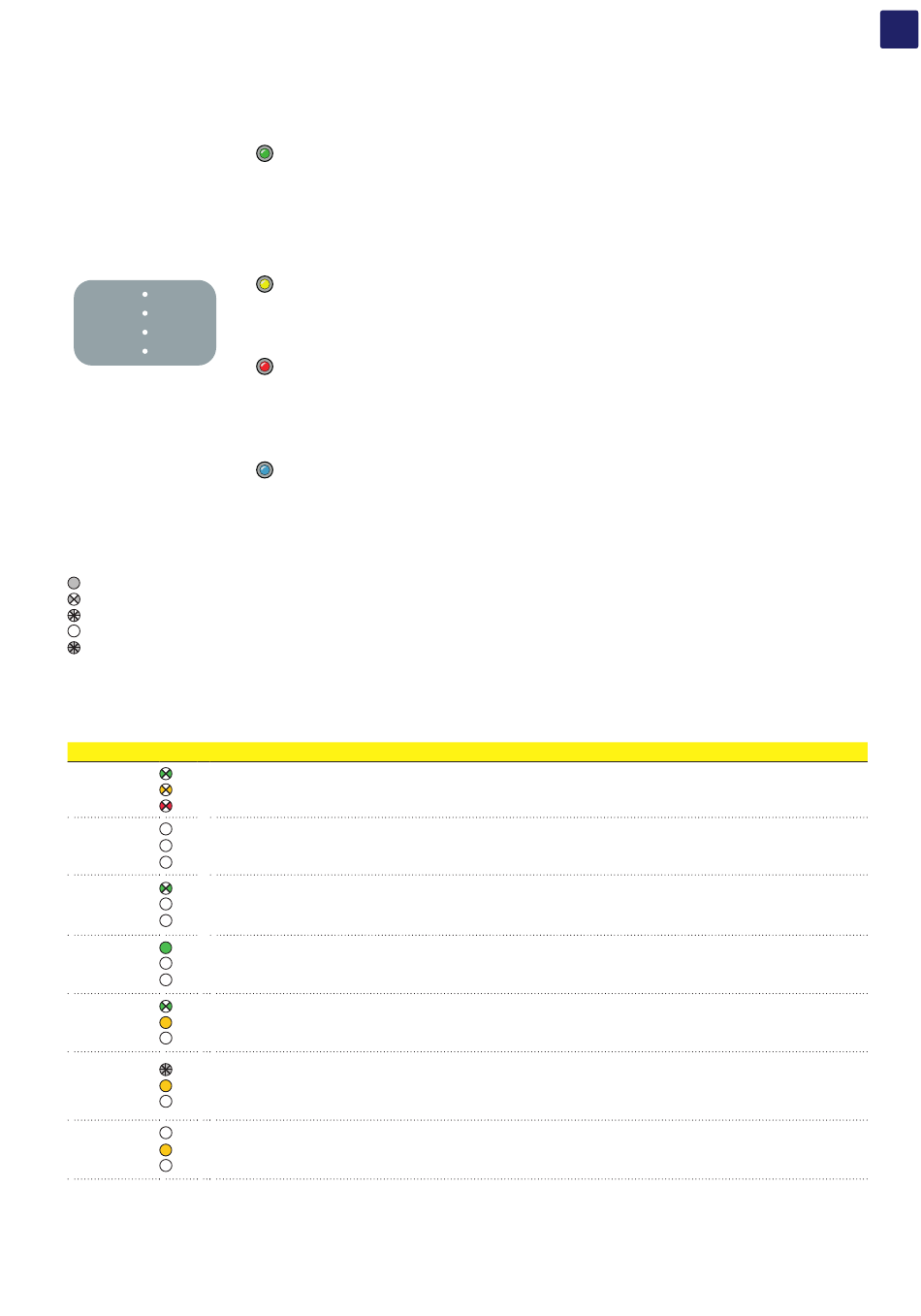

12. Description du panneau LED
P
O
W
E
R
A
L
A
R
M
G
I F
W
L
A
N
/
L
A
N
Toutes les combinaisons possibles d'activation des LED sont indiquées dans le tableau suivant. En particulier, chaque LED
pourrait se comporter de l'une des manières suivantes :
= LED allumée
= LED clignotant lentement (2 secondes allumées / 2 secondes éteintes)
= LED clignotant rapidement (0,2 secondes allumé / 0,2 secondes éteint)
= LED éteinte
= L'une des conditions décrites ci-dessus
Le tableau suivant présente toutes les combinaisons d'activation possibles des LED « Power », « Alarm » et « GFI » sur le
panneau de LED (08) en fonction de l'état de fonctionnement de l'onduleur.
Statut de LED
État de fonctionnement
vert :
Programmation du micrologiciel
jaune :
Le micrologiciel de l'onduleur est en cours de programmation (ne jamais éteindre l'onduleur pendant
rouge :
cette phase).
vert :
Mode nuit (l'onduleur s'éteint automatiquement)
jaune :
L'onduleur est en mode d'arrêt nocturne (tension d'entrée inférieure à 70 % de la tension de démarrage
rouge :
réglée et réseau CA absent).
vert :
Initialisation de l'onduleur / Attente du soleil
jaune :
Il s'agit d'un état transitoire dû à la vérification des conditions de fonctionnement. Pendant cette
rouge :
phase, l'onduleur vérifie que les conditions de raccordement au réseau sont remplies.
vert :
L'onduleur est connecté et alimente le réseau
jaune :
Fonctionnement normal. Pendant cette étape, l'onduleur suit et analyse automatiquement le point
rouge :
de puissance maximale (MPP) du générateur photovoltaïque.
Réseau manquant
vert :
jaune :
Indique l'absence de tension du réseau. Cette condition ne permet pas à l'onduleur de se connecter
rouge :
au réseau.
Indication d'avertissement : (codes de message W) ou Erreur : (Codes e-messages)
vert :
Indique que le système de contrôle de l'onduleur a détecté un avertissement (W) ou une erreur (E).
jaune :
Il est possible d'identifier le type de problème généré dans la section dédiée de l'interface utilisateur
rouge :
Web intégrée (section « Inverter Log »).
vert :
Déclenchement de protection de la température
jaune :
Indique que le voyage relatif aux températures internes (température insuffisante ou excessive) peut
rouge :
avoir été activé.
POWER
Indique que l'onduleur fonctionne correctement.
Lorsque l'unité est mise en service, pendant que le réseau est vérifié, cette LED clignote.
Si une tension de réseau valide est détectée, la LED reste allumée en permanence, tant
qu'il y a suffisamment de lumière du soleil pour activer l'appareil. Sinon, la LED continuera
à clignoter jusqu'à ce que la lumière du soleil soit suffisante pour l'activation.
ALARM
Indique que l'onduleur a détecté une anomalie. Ce type de problème est mis en évidence
dans l'interface utilisateur Web et l'installateur FIMER pour application onduleurs solaires
GFI
La LED « GFI » (défaut à la terre) indique que l'onduleur a détecté un défaut à la terre
dans le générateur photovoltaïque côté CC. Lorsque ce défaut est détecté, l'onduleur se
déconnecte immédiatement du réseau.
WLAN/LAN
Indique l'état des lignes de communication sans fil ou Ethernet.
FR
43
