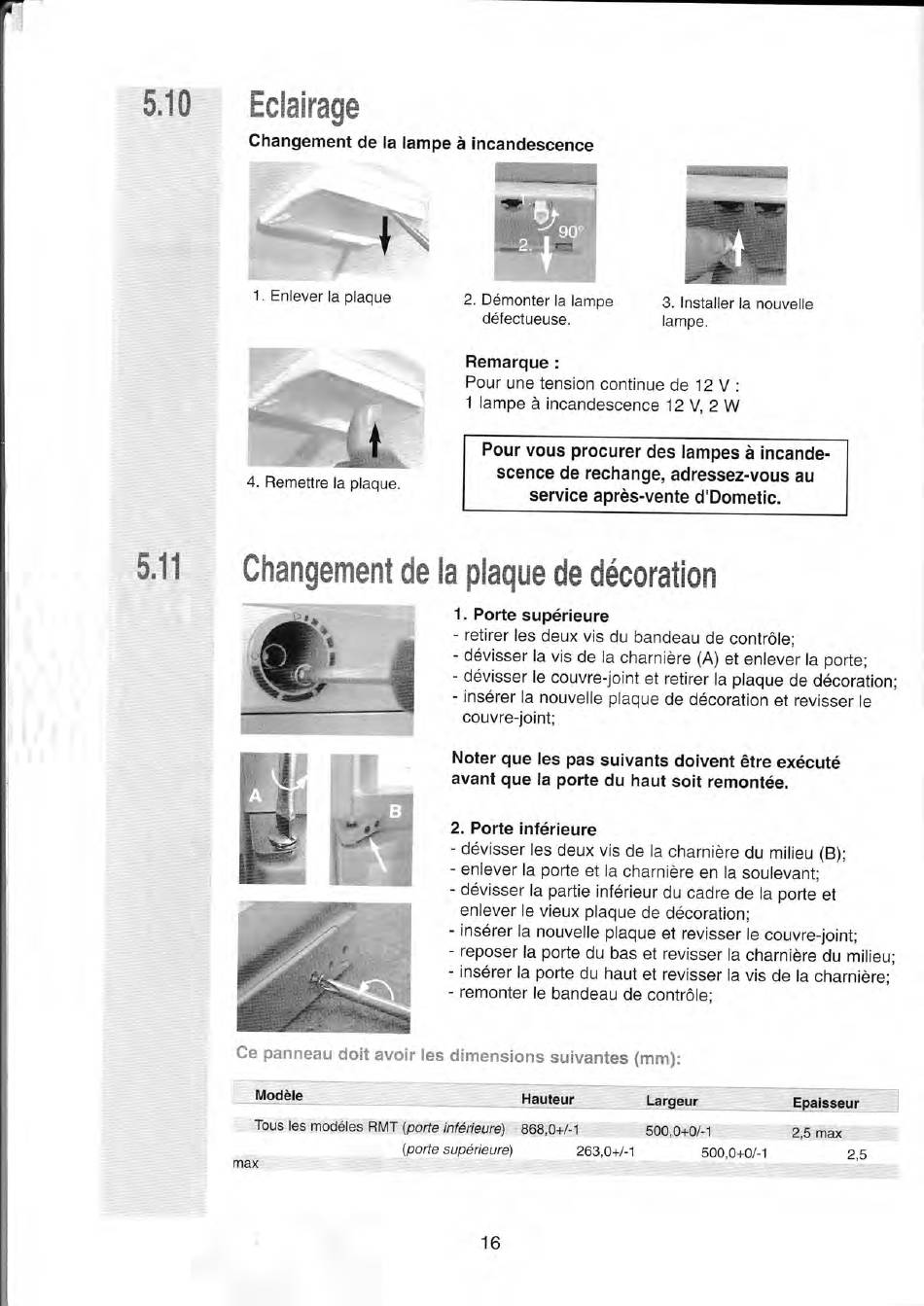

5.10

Eclairage

Changement de la lampe
1. Enlever la plaque
4. Remettre la plaque.
5.11
nt Changeme
-ifit
Cepanneau doit avoirles dimensions suivantes (mm):
Modéle
Tousles modélesRMT(porteinférieure) 868,0+/-1
max
incandescence
90C
2. Démonter la lampe
défectueuse.
Remarque :
Pour une tension continue de 12 V :
I lampe incandescence 12 V, 2 W
Pour vous procurer des lampes incande-
scence de rechange, adressez-vous au
service aprés-vente d'Dometic.
deIaplaque d edécoration
1. Porte supérieure
- retirer les deux vis du bandeau de contröle;
- dévisserla vis de la charniére(A) et enleverla porte;
- dévisser lecouvre-joint et retirerla plaquede décoration;
- insérer la nouvelle plaque de décoration et revisser le
couvre-joint;
Noter que les pas suivants doivent étre exécuté
avant que Ia porte du haut soit remontée.
2. Porte inférieure
- dévisser lesdeuxvis de la charniére du milieu(B);
- enlever la porte et la charniéreen la soulevant;
- dévisserla partieinférieurdu cadrede la porteet
enlever le Vieuxplaque de décoration;
- insérerla nouvelle plaqueet revisser lecouvre-joint;
- reposerla portedu bas et revisserla charniéredu milieu;
- insérerla portedu hautet revisserla vis de la charniére;
- remonter le bandeau de contröle;
Hauteur
(porte supérieure)
16
3. Installer la nouvelle
lampe.
Largeur
500,0+0/-1
263,0+/-1
500,0+0/-1
Epaisseur
2,5 max
2,5
