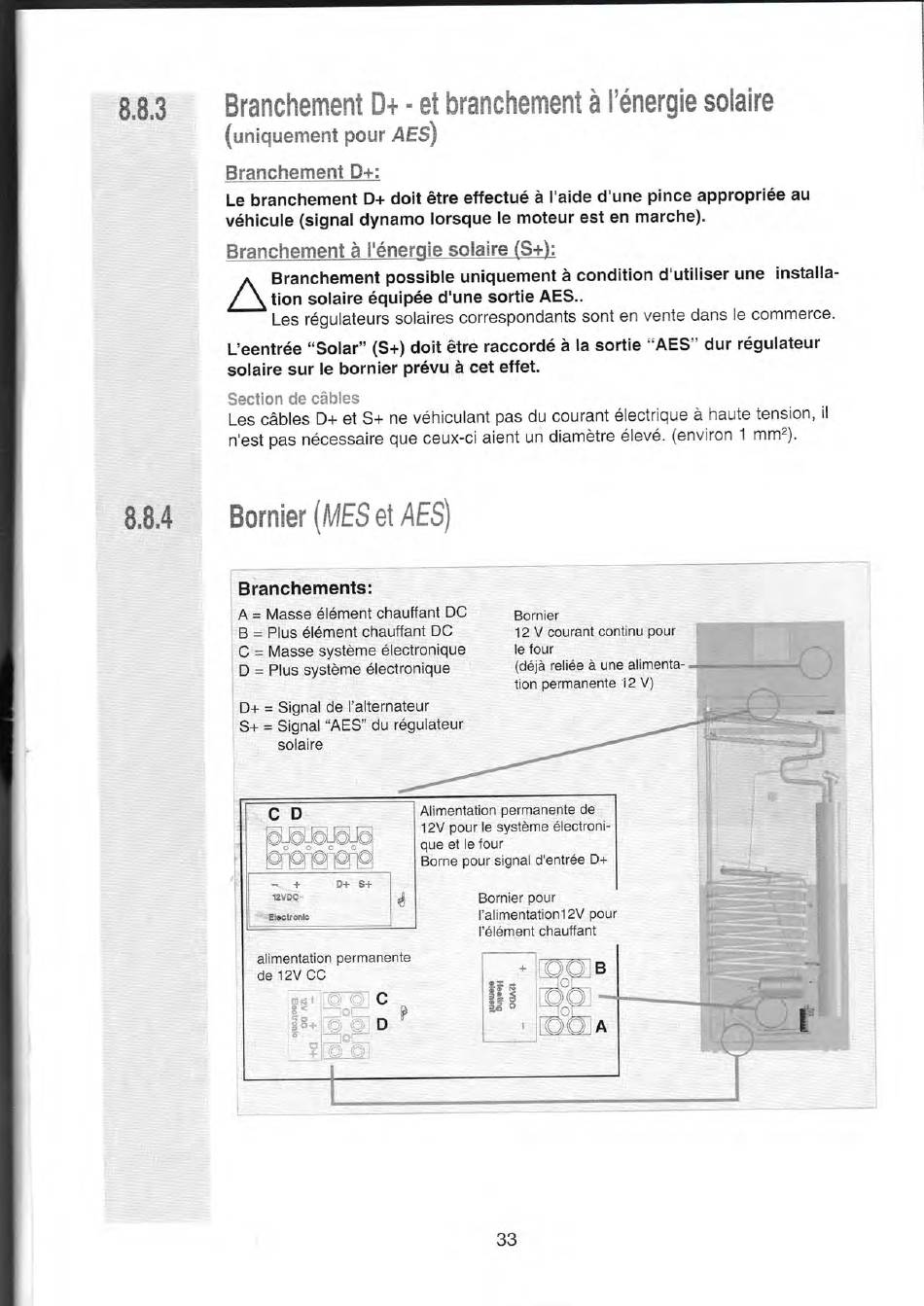

Branchement D+ etbranchement å l'énergie solaire
818.3
(uniquement pour AES)
Branchement
Le branchement D+ doit étre effectué ä l'aide d'une pince appropriée au
véhicule(signaldynamolorsquele moteurest en marche).
Branchement ä liénergie solaire (S+):
Branchement p ossibleuniquement condition dlutiliser une installa-
tion solaire équipée diune sortie AES..
Lesrégulateurs s olaires correspondants sontenventedansle commerce.
L'eentrée "Solar" (S+) doit étre raccordé å la sortie "AES" dur régulateur
solaire sur le bornier prévu ä cet effet.
Section de cåbles
LescåblesD+ et S+ ne véhiculantpasdu courantélectrique hautetension,il
Nestpasnécessaire queceux-ci aientundiamötre é levé. ( environ 1 mm2).
r Bornie
8,8.4
Branchements:
A = Masse élément chauffant DC
B = Plus élément chauffant DC
C = Masse systéme électronique
D = Plus systöme électronique
D+ = Signal de l'alternateur
S+ = Signal "AES" du régulateur
solaire
12VD@-
alimentation permanente
de 12V CC
D+:
(MESAES)
Alimentation permanente de
12V pour le systéme électroni-
o
que et le four
Borne pour signal d'entrée D+
Bornier pour
l'alimentation12V
l'élément
c
Bornier
12 V courant continu pour
le four
(déjä reliée ä une alimenta-
tion permanente •i2 V)
pour
chauffant
O
33
