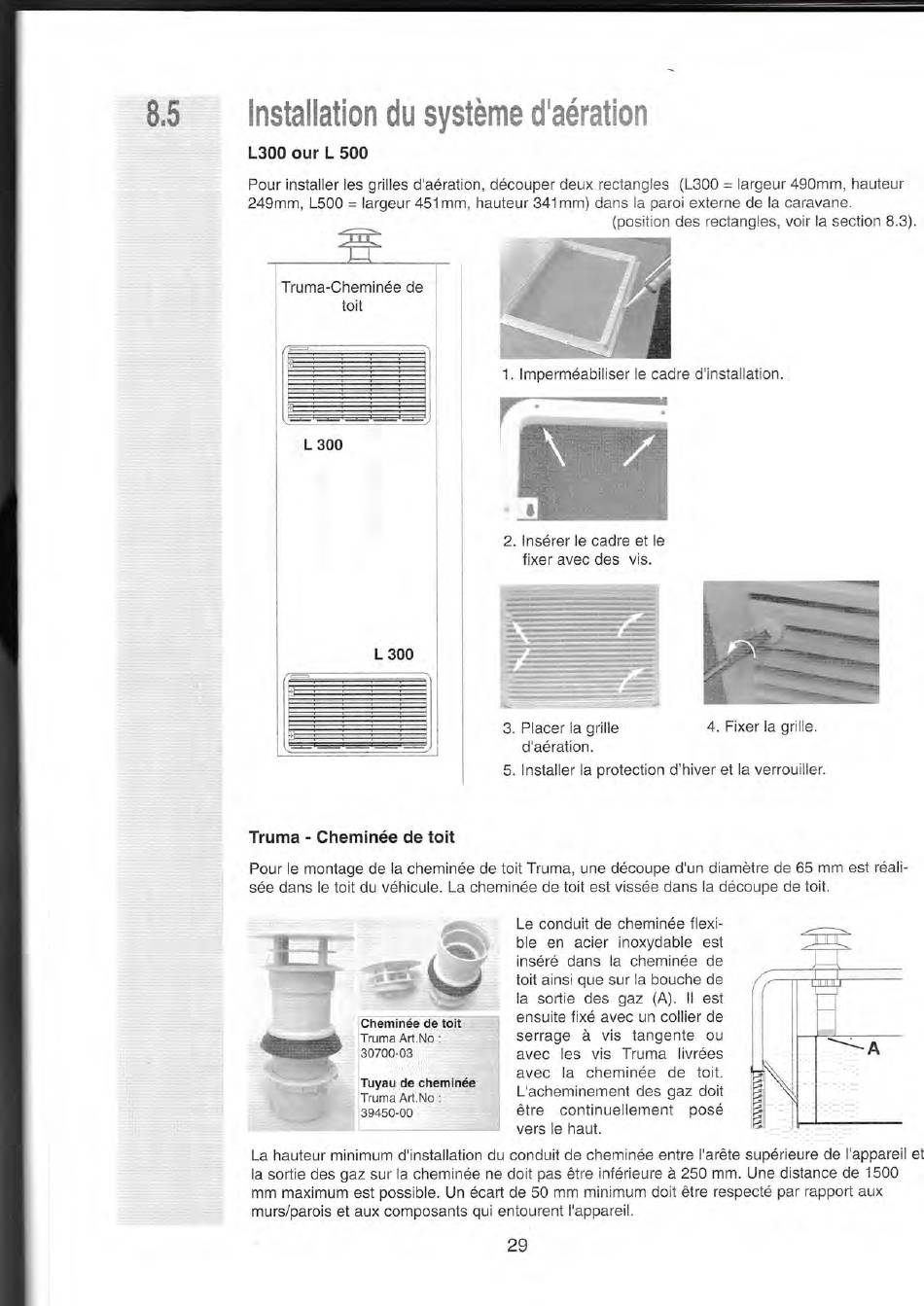

Installation dusystéme d laération
8.5
L300 our
Pour installer les grilles daération, découper deux rectangles (L300 = largeur 490mm, hauteur
249mm, L500 = largeur 451 mm, hauteur 341mm) dans la paroi externe de la caravane.
Truma-Cheminée
L 300
Truma - Cheminée
Pour le montage de la cheminée de toit Truma, une découpe d'un diamétre de 65 mm est réali-
sée dans le toit du véhicule. La cheminée de toit est vissée dans la découpe de toit.
La hauteur minimum d'installation
la sortie des gaz sur la cheminée ne doit pas étre inférieure ä 250 mm. Une distance de 1500
mm maximum est possible. Un écart de 50 mm minimum doit étre respecté par rapport aux
murs/parois et aux composants qui entourent liappareil.
L 500
de
toit
L 300
de toit
Cheminée de toit
Truma Art.No :
30700-03
Tuyau de cheminée
Truma Art.No •
39450-00
du conduit de cheminée entre l'aréte supérieure de l'appareil et
(position des rectangles, voir la section 8.3).
1. Imperméabiliser le cadre d'installation.
2. Insérer le cadre et le
fixer avec des vis.
3. Placer la grille
d'aération.
5. Installer la protection d'hiver et la verrouiller.
Le conduit de cheminée
ble en acier inoxydable
inséré dans Ia cheminée
toit ainsi que sur la bouche de
la sortie des gaz (A). II est
ensuite fixé avec un collier
serrage å vis tangente
avec les vis Truma
avec la cheminée de
Cacheminement des gaz doit
étre continuellement
vers le haut.
29
4. Fixer la grille.
flexi-
est
de
de
ou
livrées
toit.
posé
