Section 1 : Montage et configuration
22311
ARBRE DE TRANSMISSION INTÉRIEUR
ARBRE INTÉRIEUR
CARTER DE
PROTECTION INTÉRIEUR
COLLIER
DE TIRAGE
PROTECTEUR
DE JOINT UNIVERSEL
ARBRE DE TRANSMISSION EXTÉRIEUR
ARBRE EXTÉRIEUR
EXTRÉMITÉ
CARTER DE PROTECTION EXTÉRIEUR
DU TRACTEUR

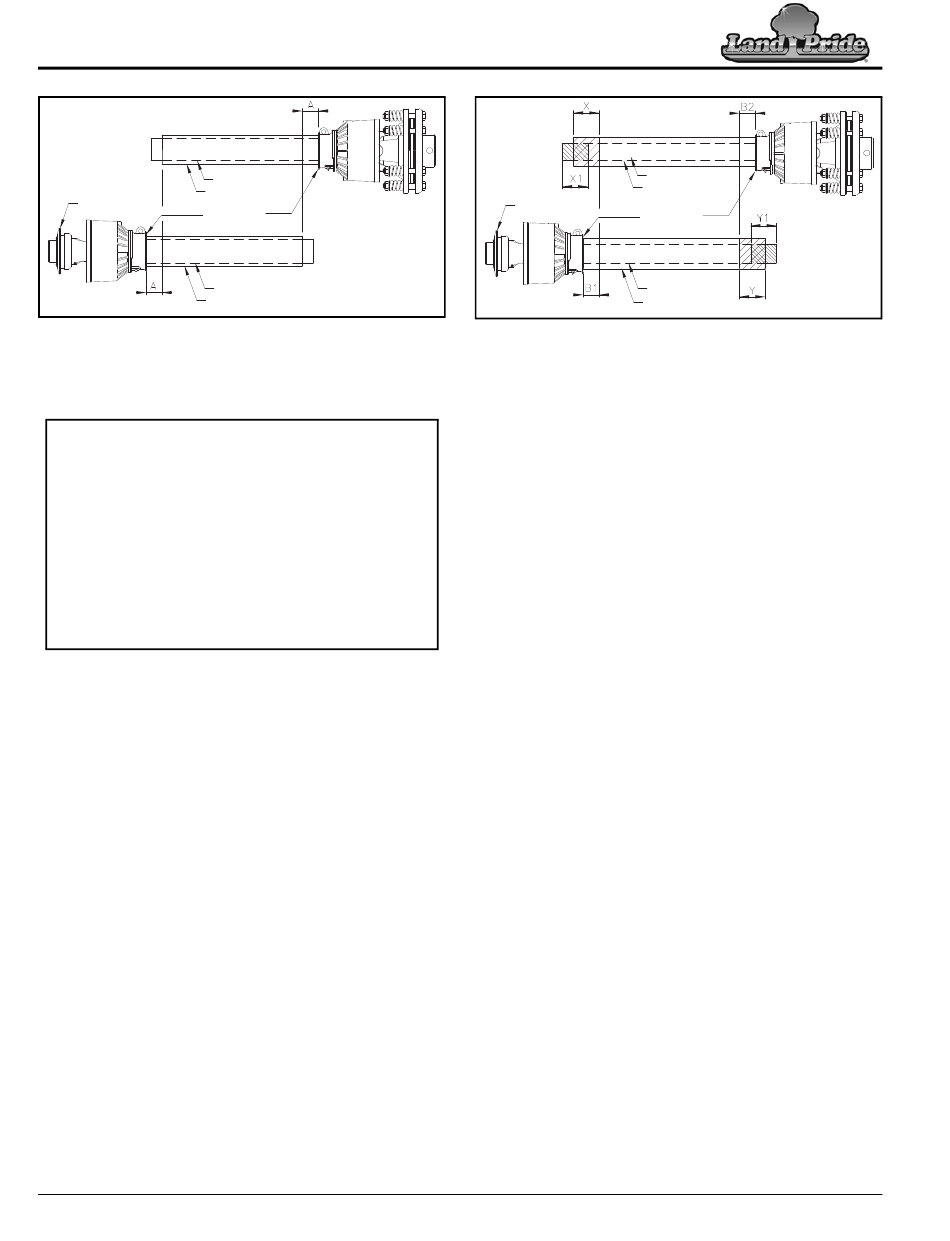

Vérification de la longueur minimale de l'arbre de transmission
Figure 1-19
Vérification de la longueur rétractable
de l'arbre de transmission
IMPORTANT : Un arbre de transmission trop long peut s'af-
faisser et causer des dommages structurels au tracteur et à
l'outil. Toujours vérifier la longueur minimale de l'arbre de
transmission au moment de l'installation initiale, en attelant
à un tracteur différent et en alternant entre l'utilisation d'un
dispositif d'attelage éclair et d'un attelage à 3 points de sé-
rie. Il se peut que plus d'un arbre de transmission soit né-
cessaire pour convenir à toutes les applications.
IMPORTANT : L'arbre de prise de force et l'arbre d'entrée
de boîte de transmission doivent être alignés et de niveau
l'un par rapport à l'autre lors de la vérification de la longueur
minimale de l'arbre de transmission. Un arbre de transmis-
sion trop long peut endommager le tracteur et l'outil.
1. Une fois que l'arbre de transmission est raccordé à l'outil à
3 points, retirer l'arbre de transmission extérieur (extrémité
côté tracteur) de l'arbre de transmission intérieur afin de sé-
parer les deux profils.
2. Stationner le tracteur et l'outil sur une surface de niveau.
3. Soulever l'outil jusqu'à ce que l'arbre d'entrée de boîte de
transmission soit de niveau et aligné avec l'arbre de prise de
force du tracteur.
4. Caler solidement la débroussailleuse à cette hauteur pour
éviter que l'appareil ne s'abaisse.
5. Avec l'outil reposant sur les blocs de maintien, arrêter le
tracteur selon la façon décrite dans la rubrique « Procédure
d'arrêt du tracteur » à la page 13.
Consulter la Figure 1-19 :
6. Fixer l'arbre de transmission extérieur sur l'arbre de prise de
force du tracteur. Se référer aux étapes 6 et 7 à la rubrique
« Raccordement de l'arbre de transmission (attelage
semi-porté) » à la page 27.
7. Placer les arbres de transmission intérieur et extérieur en
parallèle comme illustré et mesurer la distance « A ».
•
Si la mesure « A » est inférieure à 2,5 cm (1 po), passer
directement à l'étape 10.
•
Si la mesure « A » est supérieure ou égale à 2,5 cm
(1 po), passer à l'étape 8 ci-dessous.
8. Retirer l'arbre de transmission extérieur de l'arbre de prise
de force du tracteur.
9. Continuer à la rubrique « Montage des moitiés intérieure
et extérieure de l'arbre de transmission » sur cette page.
28
Débroussailleuses rotatives RCF3696, RCFM3696, RCF3610 et RCFM3610 326-600M-FRC
22311
22311
EXTRÉMITÉ DE L'OUTIL
COLLIER
DE TIRAGE
EXTRÉMITÉ
DU TRACTEUR
Consulter la Figure 1-20 :
10. Raccourcir l'arbre de transmission comme suit :
a. Mesurer 2,5 cm (1 po) (dimension « B1 ») à partir du
carter de protection de l'arbre de transmission extérieur
et tracer une marque à cet endroit sur le carter de pro-
tection de l'arbre de transmission intérieur.
b. Mesurer 2,5 cm (1 po) (dimension « B2 ») à partir du
carter de protection de l'arbre de transmission intérieur
et tracer une marque à cet endroit sur le carter de pro-
tection de l'arbre de transmission extérieur.
11. Retirer l'arbre de transmission extérieur de l'arbre de prise
de force du tracteur et l'arbre de transmission intérieur de
l'arbre de boîte de transmission de l'outil.
12. Couper l'extrémité sans fourche de l'arbre de transmission
intérieur comme suit :
a. Mesurer de l'extrémité du carter de protection intérieur à
la marque tracée (dimension « X ») et noter.
b. Couper le carter de protection interne au niveau de la
marque. Soustraire la même quantité de l'arbre intérieur
(dimension « X1 »).
13. Couper l'extrémité sans fourche de l'arbre de transmission
extérieur comme suit :
a. Mesurer de l'extrémité du carter de protection extérieur
à la marque tracée (dimension « Y ») et noter.
b. Couper le carter de protection externe au niveau de la
marque. Couper la même quantité de l'arbre extérieur
(dimension « Y1 »).
14. Retirer les bavures et les débris.
15. Continuer à la rubrique « Montage des moitiés intérieure
et extérieure de l'arbre de transmission » ci-dessous.
Montage des moitiés intérieure et extérieure
de l'arbre de transmission
Consulter la Figure 1-20 :
1. Appliquer la graisse à multiples usages à l'intérieur de
l'arbre extérieur et remonter les moitiés de l'arbre de
transmission.
2. S'il a été retiré, installer de nouveau l'arbre de transmission
sur l'arbre d'entrée de boîte de transmission de l'outil. Se ré-
férer aux rubriques :
•
« Installation de l'arbre de transmission (attelage
à 3 points) » à la page 16
•
« Installation de l'arbre de transmission (attelage
semi-porté) » à la page 23
3. Continuer le raccordement de l'arbre de transmission.
Se référer aux rubriques :
•
« Raccordement de l'arbre de transmission (attelage
à trois points) » à la page 21
•
« Raccordement de l'arbre de transmission (attelage
semi-porté) » à la page 27.
ARBRE DE TRANSMISSION INTÉRIEUR
ARBRE INTÉRIEUR
CARTER DE
PROTECTION INTÉRIEUR
PROTECTEUR
DE JOINT UNIVERSEL
ARBRE DE TRANSMISSION EXTÉRIEUR
ARBRE EXTÉRIEUR
CARTER DE
PROTECTION EXTÉRIEUR
Raccourcissement de l'arbre de transmission
Figure 1-20
EXTRÉMITÉ DE L'OUTIL
