Vérification De La Longueur Rétractable De L'arbre De Transmission - Land Pride Rcf2784 Manuel D'utilisateur

Section 1 : Montage et configuration
33049
Arbre de transmission intérieur
Carter de protection intérieur
Collier de tirage
Écran de protection universel
Arbre de transmission extérieur
Extrémité côté
Carter de protection extérieur
tracteur
Vérification du raccourcissement de la longueur
minimale de l'arbre de transmission

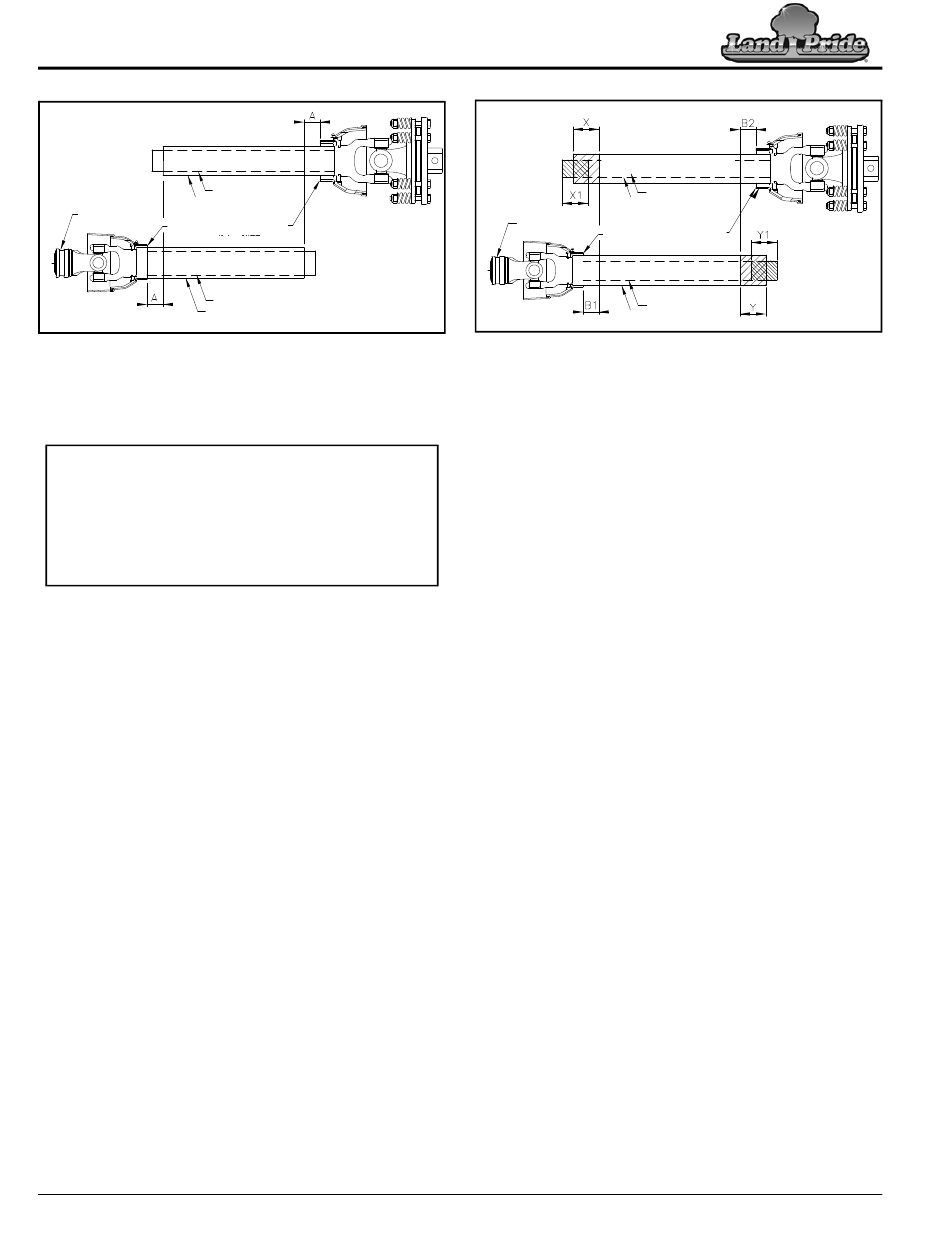

Figure 1-8
Vérification de la longueur rétractable de l'arbre
de transmission
IMPORTANT : Un arbre de transmission trop long peut s'af-
faisser et causer des dommages structurels au tracteur et
à l'outil. Toujours vérifier la longueur minimale de l'arbre de
transmission au moment de l'installation initiale, en attelant
à un tracteur différent et en alternant entre l'utilisation d'un
dispositif d'attelage éclair et d'un attelage à 3 points de sé-
rie. Il se peut que plus d'un arbre de transmission soit né-
cessaire pour convenir à toutes les applications.
1. Une fois que l'arbre de transmission est raccordé à l'outil,
retirer l'arbre de transmission extérieur (extrémité côté trac-
teur) de l'arbre de transmission intérieur afin de séparer les
deux profils.
2. Stationner le tracteur et la débroussailleuse sur une surface
de niveau.
3. Soulever la débroussailleuse jusqu'à ce que l'arbre d'entrée
de boîte de transmission soit de niveau et aligné avec l'arbre
de prise de force du tracteur.
4. Bloquer solidement la débroussailleuse à cette hauteur
avec des blocs de maintien solides en matériau autre que le
béton pour éviter qu'elle ne s'abaisse.
5. Avec la débroussailleuse reposant sur les blocs de main-
tien, arrêter le tracteur en suivant les instructions à la ru-
brique « Procédure d'arrêt du tracteur » à la page 17.
Consulter la Figure 1-8 :
6. Fixer l'arbre de transmission extérieur sur l'arbre de prise de
force du tracteur. Se référer à la rubrique « Raccordement
de l'arbre de transmission » à la page 19, étapes 4 à 7.
7. Placer les arbres de transmission intérieur et extérieur en
parallèle comme illustré et mesurer la distance « A ».
•
Si la mesure « A » est inférieure à 2,5 cm (1 po), passer
à l'étape 8.
•
Si la mesure « A » est supérieure ou égale à 2,5 cm
(1 po), passer directement à la rubrique « Vérification de
la longueur maximale de l'arbre de transmission » à
la page 21.
20
Débroussailleuses rotatives RCF2784 326-364M-FRC
Arbre intérieur
Extrémité côté outil
Arbre extérieur
33049
Arbre de transmission intérieur
Arbre intérieur
Carter de protection intérieur
Collier de tirage
Écran de protection universel
Arbre de transmission extérieur
Arbre extérieur
Extrémité côté
Carter de protection extérieur
tracteur
Raccourcissement de la longueur de l'arbre de transmission
Figure 1-9
Consulter la Figure 1-9 :
8. Raccourcir l'arbre de transmission comme suit :
a. Mesurer 2,5 cm (1 po) (dimension « B1 ») à partir du
carter de protection de l'arbre de transmission extérieur
et tracer une marque à cet endroit sur le carter de pro-
tection de l'arbre de transmission intérieur.
b. Mesurer 2,5 cm (1 po) (dimension « B2 ») à partir du
carter de protection de l'arbre de transmission intérieur
et tracer une marque à cet endroit sur le carter de pro-
tection de l'arbre de transmission extérieur.
9. Retirer l'arbre de transmission extérieur de l'arbre de prise
de force du tracteur et l'arbre de transmission intérieur de
l'arbre de boîte de transmission de l'outil.
10. Couper l'extrémité sans fourche de l'arbre de transmission
intérieur comme suit :
a. Mesurer de l'extrémité du carter de protection intérieur à
la marque tracée (dimension « X ») et noter.
b. Couper le carter de protection interne au niveau de la
marque. Soustraire la même quantité de l'arbre intérieur
(dimension « X1 »).
11. Couper l'extrémité sans fourche de l'arbre de transmission
extérieur comme suit :
a. Mesurer de l'extrémité du carter de protection extérieur
à la marque tracée (dimension « Y ») et noter.
b. Couper le carter de protection externe au niveau de la
marque. Couper la même quantité de l'arbre extérieur
(dimension « Y1 »).
12. Retirer les bavures et les débris.
13. Continuer à la rubrique « Vérification de la longueur
maximale de l'arbre de transmission » à la page 21.
