Section 2 : Réglages
Mise de niveau et hauteur de coupe
de la débroussailleuse tractée
Deux réglages essentiels doivent être effectués avant l'utilisation
véritable sur le terrain :
1.

Mise de niveau du plateau de coupe

2. Réglage de la hauteur de coupe
Le bon réglage de chacun de ces articles garantira une plus
grande efficacité, l'amélioration des performances de coupe
et une plus grande durée utile de la lame. Un ruban à mesurer
flexible, un niveau à bulle ou un niveau de menuisier, un en-
semble de clés et des gants de protection seront nécessaires :
!
AVERTISSEMENT
Afin de prévenir des blessures graves ou la mort :
Toujours se référer à la rubrique « Procédure d'arrêt du tracteur »
fournie dans le présent manuel avant de descendre du tracteur.
Mise de niveau du plateau de coupe
Ce réglage doit être effectué lorsque la débroussailleuse est at-
telée au tracteur qui sera utilisé pour les opérations sur le terrain
ou à un tracteur dont la barre de traction est de la même hauteur
et longueur. Régler les tiges de nivellement de la façon décrite
ci-dessous.
REMARQUE : La pointe de la lame avant ne devrait pas
être plus basse que la pointe de la lame arrière. Si les lames
avant et arrière sont à la même hauteur ou que la lame ar-
rière est plus basse que la lame avant, la débroussailleuse
s'expose à un flot en continu de matières sous le plateau de
coupe ce qui entraînerait une perte de puissance, l'usure
supplémentaire des lames et l'obligation d'aiguiser fré-
quemment les lames.
Régler la pointe de
la lame avant à la
hauteur de coupe
30
Débroussailleuses rotatives RCF2784 326-364M-FRC
Pointe de lame avant

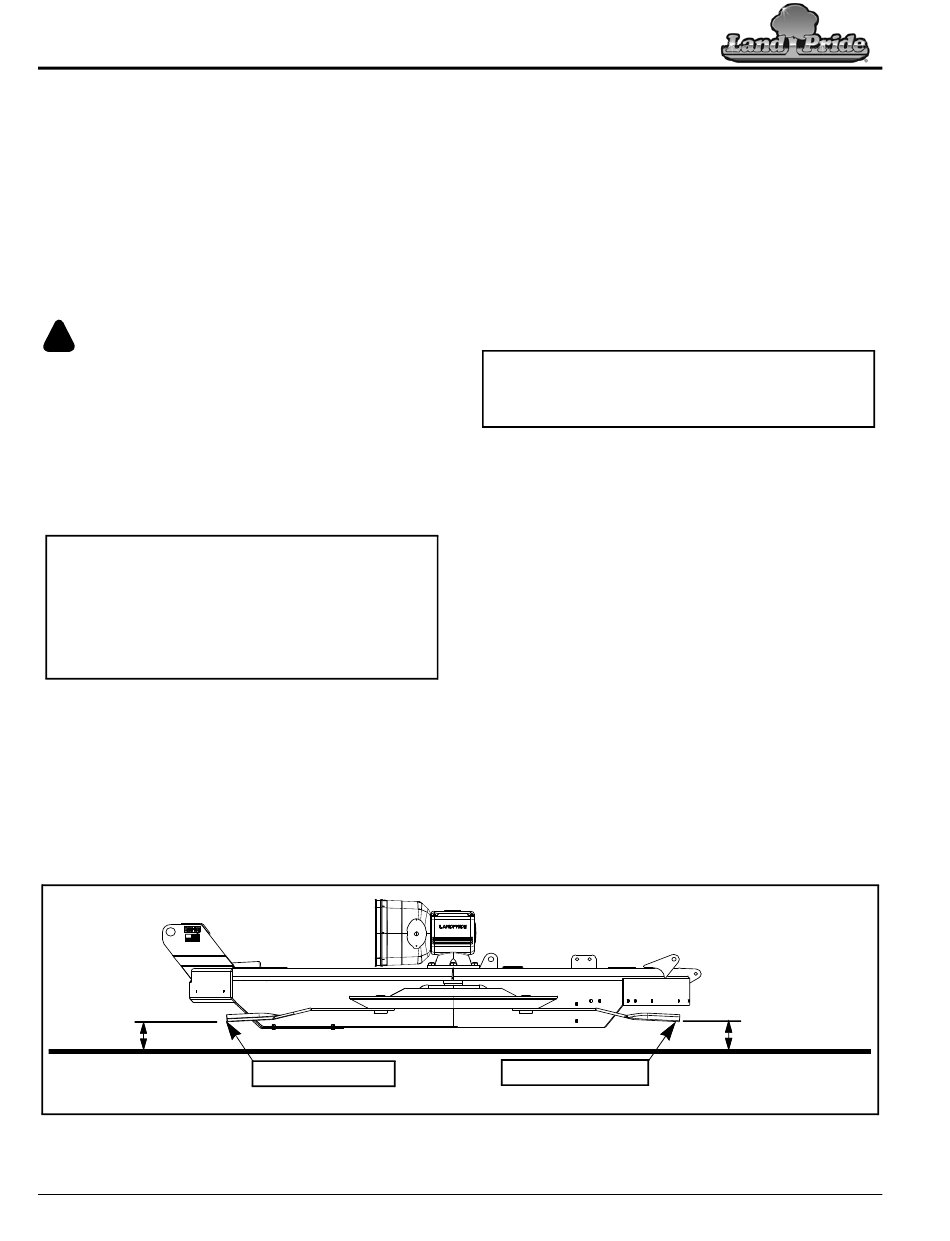

Mise de niveau du plateau de coupe tracté et hauteur de coupe
Figure 2-6
Mise de niveau du plateau de coupe de l'avant
vers l'arrière
Consulter la Figure 2-6 :
1. Fixer la débroussailleuse au tracteur qui tirera la débrous-
sailleuse et stationner le tracteur et la débroussailleuse sur
une surface de niveau.
2. Muni de gants, tourner soigneusement les lames et la char-
rue forestière jusqu'à ce que les pointes de la lame se re-
trouvent à la position indiquée.
3. À l'aide du levier de commande du tracteur, régler la hauteur
du plateau de coupe de manière à ce que la pointe de la
lame avant soit de 8 à 10 cm (3 à 4 po) au-dessus du sol.
Consulter la Figure 2-7 à la page 31 :
REMARQUE : Allonger les tiges de nivellement (n
afin d'abaisser la partie avant de la débroussailleuse et rac-
courcir les tiges de nivellement (n
tie avant de la débroussailleuse.
4. Mesurer les distances entre les pointes des lames avant
et arrière et le sol. Le plateau de coupe est correctement de
niveau lorsque la pointe de la lame arrière est légèrement
plus haute que celle de la lame avant, mais d'au plus 2,5 cm
(1 po).
Si la pointe de la lame arrière est trop basse :
a. Desserrer le contre-écrou (n
b. Dévisser l'écrou du raccord hexagonal (n
sens horaire (tel qu'indiqué par la flèche) pour lever l'ar-
rière de la débroussailleuse.
c. Resserrer le contre-écrou (n
o
cord (n 5) lorsque la hauteur de la pointe de la lame ar-
rière est acceptable.
Si la pointe de la lame arrière est trop haute :
a. Desserrer le contre-écrou (n
plus.
b. Serrer l'écrou du raccord hexagonal (n
antihoraire (le sens opposé est indiqué par la flèche)
pour abaisser l'arrière de la débroussailleuse jusqu'à ce
que la hauteur de la pointe de la lame arrière soit
acceptable.
c. Resserrer le contre-écrou (n
raccord (n o 5).
Pointe de lame arrière
os 1 et 2)
os 1 et 2) pour lever la par-
o 4) de plusieurs tours.
o
5) dans le
o
4) contre l'écrou du rac-
o 4) de plusieurs tours ou
o
5) dans le sens
o 4) contre l'écrou du
33039
Régler la pointe de la lame
arrière de manière à ce qu'elle
soit légèrement plus haute
que la hauteur de coupe
